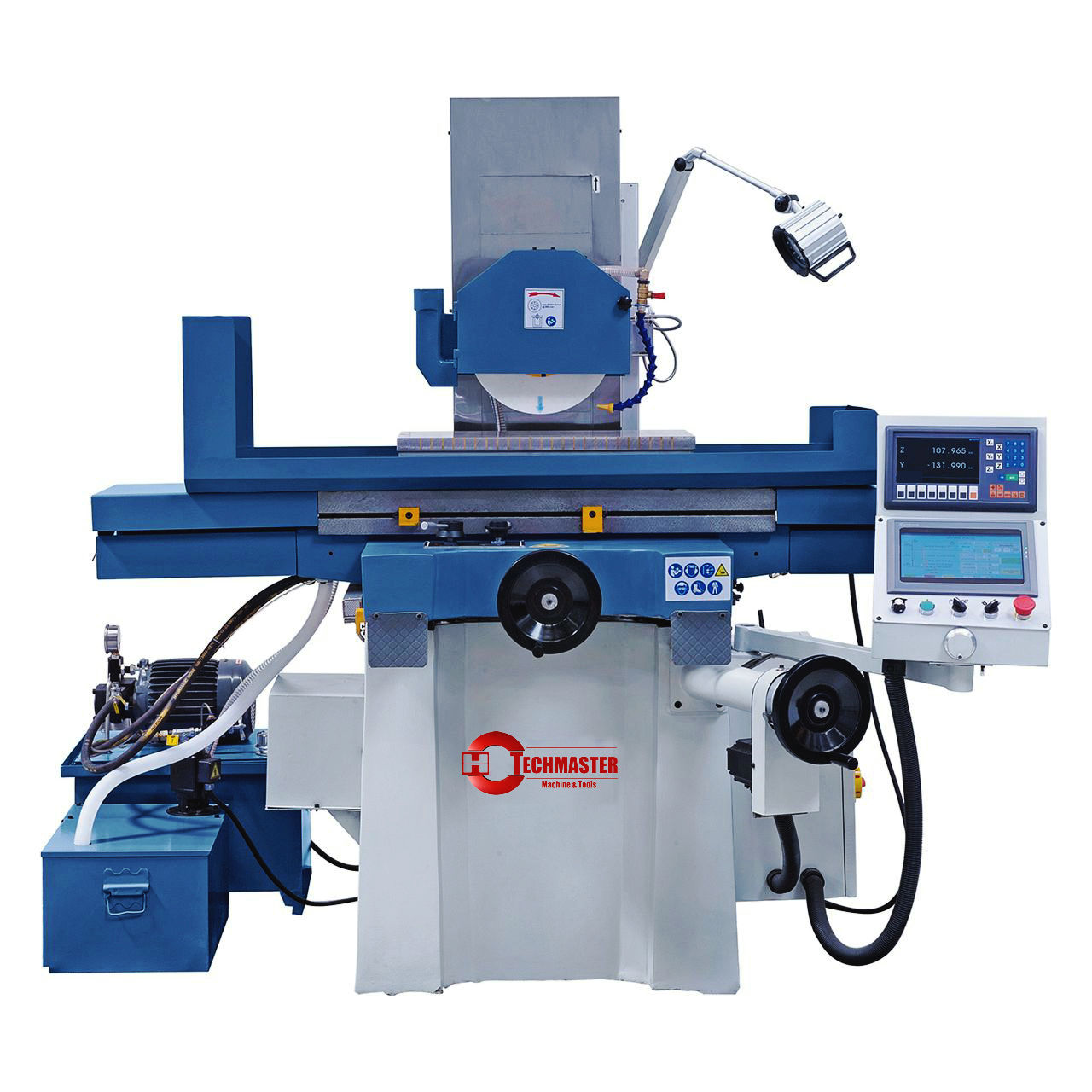

FSM3060AHD
| Quantité: | |
|---|---|
Guide de comptoir à revêtement en plastique dans l'axe X et Y assure un faible effet
Guide de table longitudinale en V, guide de table double V double V
Spinde présente des roulements axiaux et radiaux, sans autorisation
Une structure solidement construite et bien supportée assure une stabilité élevée
Alimentation verticale automatique à commande numérique avec servomoteur
Le système hydraulique de pointe garantit une piste de table douce même à une charge de travail élevée
Infeed via une alimentation rapide à la hauteur de la pièce, réglable à la finition et au déclenchement, ascenseur automatique à la fin du programme
Mouvement longitudinal et transversal réglable via les arrêts de fin
Spécifications techniques
Dimensions du tableau 300 x 700 mm
Quantité / largeur en T 1/14 mm
Plaque de serrage de l'aimant électrique 300 x 600 mm
Max. Voyage, longitudinal 640 mm
Max. Voyage, croix 320 mm
Max. broche de distance / tableau 520 mm
Max. Poids de la pièce * 200 kg
Roue de broyage 300 x 30 x 75 mm
Vitesse de table, hydraulique 2 - 18 m / min
Ajustement croisé
Réglage automatique, croix 0,5 - 10 mm / trait
Alimentation rapide, croix 990 mm / min
Réglage par rotation du volant 4 mm / rév.
Division d'échelle sur le roue à main 0,02 mm
Réglage vertical
Réglage automatique, vertical 0,01 / 0,1 mm
Alimentation rapide, vertical 360 mm / min
Réglage par rotation du roue de la main 2 mm / rév.
Division d'échelle sur le roue à main 0,01 mm
MOTEUR POWER OF PANDING SPINDLE 4,0 kW
Vitesse de broche 1440 tr / min
MOTEUR PUISSANCE DE POMPE HYDRAULIQUE 1,5 kW
Puissance du moteur de l'alimentation verticale 0,75 kW
Longueur 2000 mm
Profondeur 1650 mm
Hauteur 1850 mm
Poids d'env. 1400 kg
* Avec plaque de serrage aimant
Lecture numérique de 2 axes
Contrôle avec l'opération tactile
Roue de main électronique
Roue de broyage
Bride
Lumière de la machine LED
Plaque de serrage de l'aimant électrique
Stand d'équilibrage
Balancier
Couvertures de protection
Dispositif de démagnétisation
Appareil de liquide de refroidissement
Habiller le diamant
Faire les pieds
Lubrification centrale
Outils
