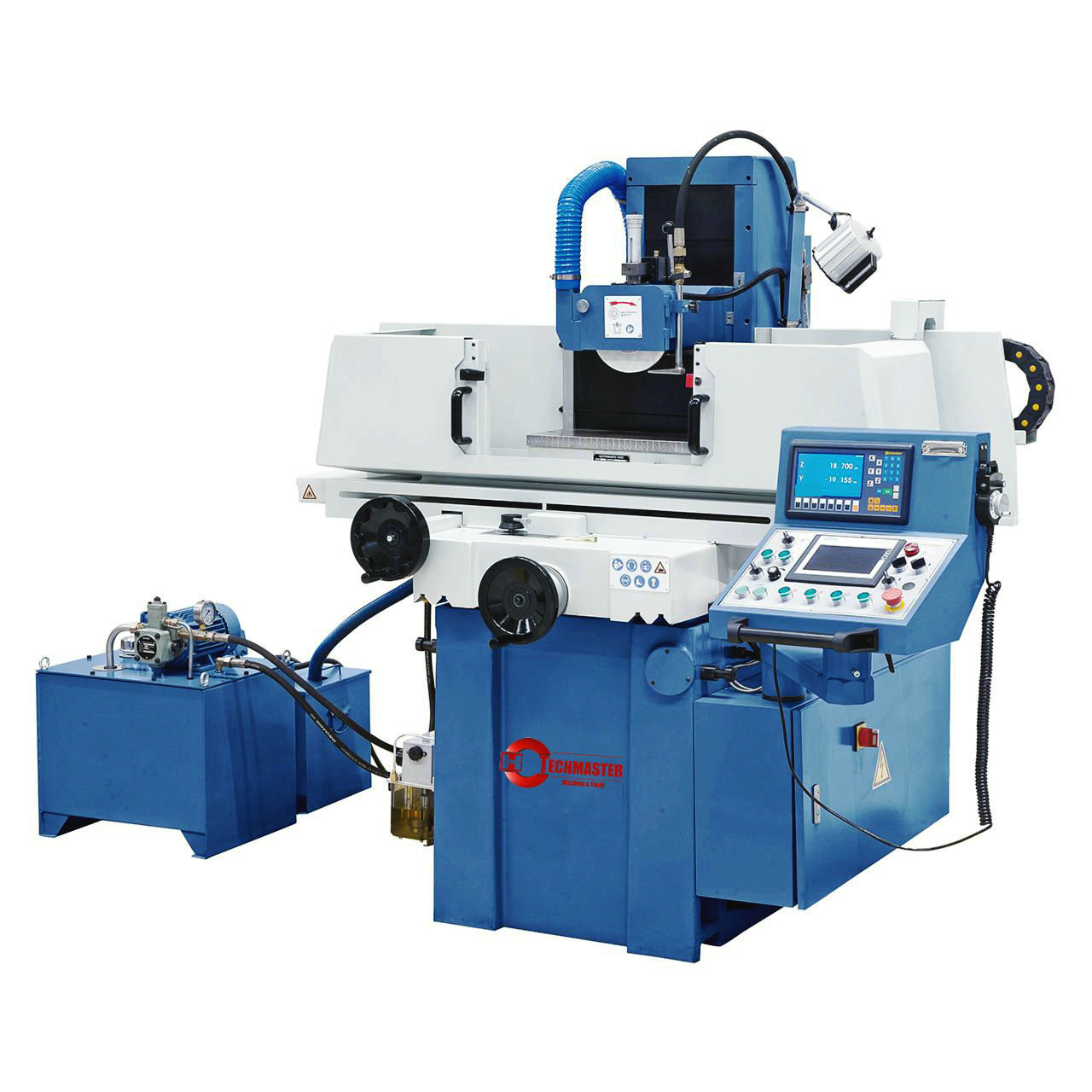

La machine de broyage de surface hydraulique BSG 2040 PLC dispose d'une large gamme d'équipements standard, par exemple. Feed vertical automatisé par ordinateur, commode parallèle avec réglage de micromètre, plaque de serrage magnétique avec dispositif de démagnétisation et lecture numérique à 2 axes.
Y compris Siemens PLC-Control pour la programmation des cycles de ponçage simples via l'écran tactile
Le système hydraulique de pointe garantit une piste de table douce même à une charge de travail élevée
Unité hydraulique séparée avec échangeur de chaleur pour omettre les vibrations et la charge thermique
Une structure solidement construite et bien supportée assure une stabilité élevée
Guide de comptoir à revêtement en plastique dans l'axe X et Y assure un faible effet
Infeed via une alimentation rapide à la hauteur de la pièce, réglable à la finition et au déclenchement, ascenseur automatique à la fin du programme
Spinde présente des roulements axiaux et radiaux, sans autorisation
Alimentation verticale automatique à commande numérique avec servomoteur
Mouvement longitudinal et transversal réglable via les arrêts de fin
Guide de table longitudinale en V, guide de table double V double V
Spécifications techniques
Dimensions du tableau 200 x 500 mm
Quantité / largeur en T 1/14 mm
Plaque de serrage de l'aimant électrique 200 x 460 mm
Mame
Lecture numérique de 2 axes
Siemens Smart Panel IE V3 avec écran tactile
Roue de main électronique
Roue de broyage
Bride
Lumière de la machine LED
Plaque de serrage magnétique
Stand d'équilibrage
Balancier
Commode parallèle
Couvertures de protection
Dispositif de démagnétisation
Appareil de liquide de refroidissement
Habiller le diamant
Faire les pieds
Lubrification centrale
Outils
x. Voyage, longitudinal 560 mm
Max. Voyage, croix 240 mm
Max. broche de distance / tableau 450 mm
Max. Poids de la pièce * 180 kg
Roue de broyage 200 x 20 x 31,75 mm
Vitesse de table, hydraulique 7 - 25 m / min
Ajustement croisé
Réglage automatique, croix 0,5 - 8 mm / trait
Alimentation rapide, croix 990 mm / min
Réglage par rotation du volant 4 mm / rév.
Division d'échelle sur le roue à main 0,02 mm
Réglage vertical
Réglage automatique, vertical 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Alimentation rapide, verticale 480 mm / min
Réglage par rotation du roue de la main 2 mm / rév.
Division d'échelle sur le roue à main 0,005 mm
MOTEUR POWER OF PANDING SPINDLE 2,2 KW
Vitesse de broche 2850 tr / min
MOTEUR PUISSANCE DE POMPE HYDRAULIQUE 0,75 kW
Puissance du moteur de l'alimentation verticale 0,5 kW
Longueur 2160 mm
Profondeur 1650 mm
Hauteur 1840 mm
Poids d'env. 1640 kg
* Avec plaque de serrage aimant
