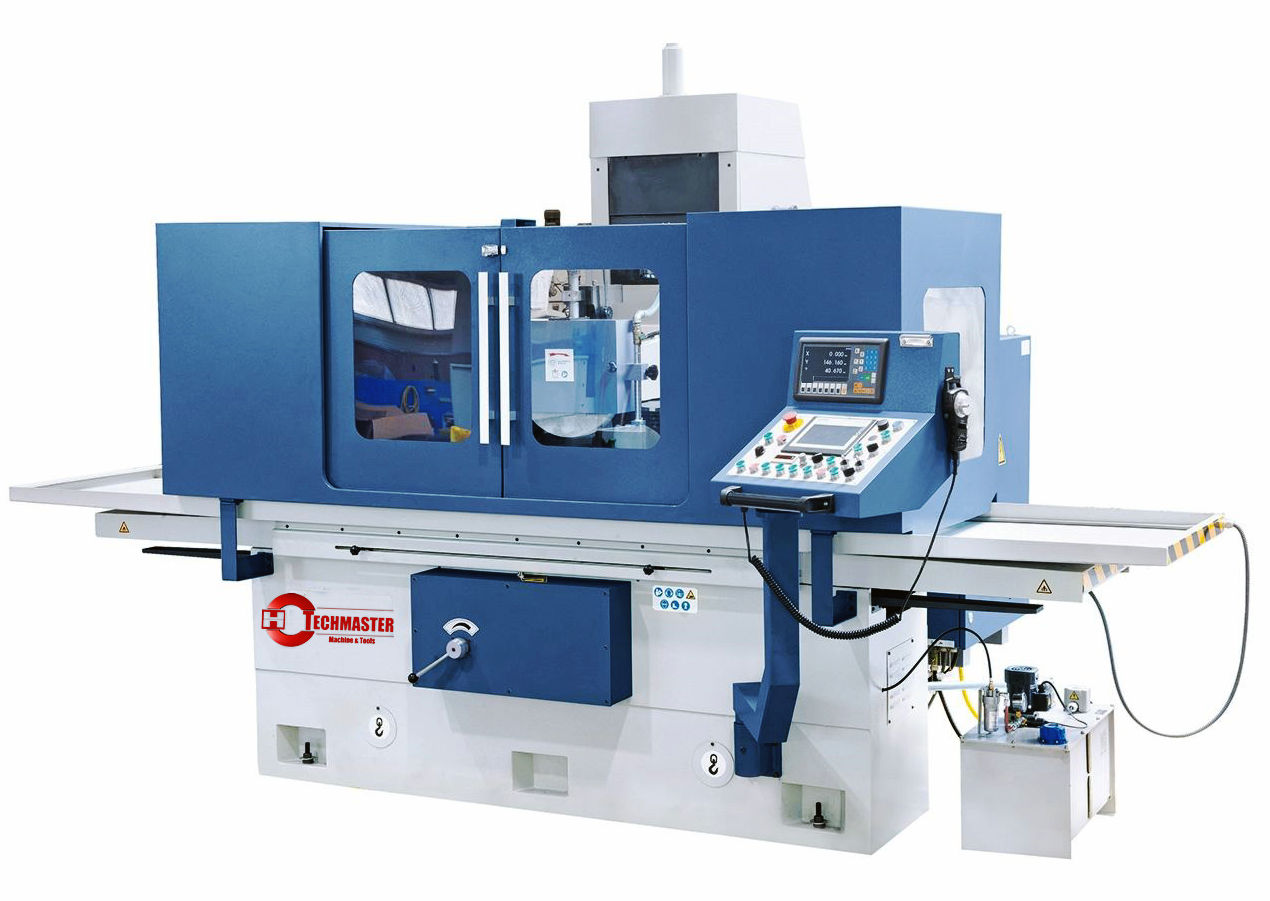

Les séries BSG sont des machines de broyage de surface solidement construites, avec des aliments verticaux automatiques. Toutes les pièces principales, comme le support, la base et le tablier sont en fonte grise de haute qualité. La large gamme d'accessoires rend ces modèles très rentables pour la fabrication d'outils et de matrices.
Guide de comptoir à revêtement en plastique dans l'axe X et Y assure un faible effet
Guide de table longitudinale en V, guide de table double V double V
Spinde présente des roulements axiaux et radiaux, sans autorisation
Le système hydraulique spécial garantit un réglage doux de la table même à pleine charge
Une structure solidement construite et bien supportée assure une stabilité élevée
Alimentation verticale automatique à commande numérique avec servomoteur
Infeed via une alimentation rapide à la hauteur de la pièce, réglable à la finition et au déclenchement, ascenseur automatique à la fin du programme
Dimensions du tableau 600 x 1200 mm
Quantité / largeur en T 3/18 mm
Plaque de serrage de l'aimant électrique 600 x 1200 mm
Max. Voyage, longitudinal 1520 mm
Max. Voyage, croix 660 mm
Max. broche de distance / tableau 600 mm
Max. Poids de la pièce * 970 kg
Roue de meulage 350 x 50 x 127 mm
Vitesse de table, hydraulique 5 à 25 mm / min
Ajustement croisé
Réglage automatique, croix 0,5 - 30 mm / trait
Alimentation rapide, croix 50 - 600 m / min
Réglage vertical
Réglage automatique, vertical 0,005 / 0,01 / 0,015 / 0,02 / 0,03 / 0,04 mm
Alimentation rapide, verticale 0 - 300 mm / min
MOTEUR POWER OF PANDING SPINDLE 7,5 kW
Vitesse de broche 1440 tr / min
MOTEUR PUISSANCE DE POMPE HYDRAULIQUE 5,5 kW
Charge connectée totale 18 kW
Longueur 4800 mm
Profondeur 2750 mm
Hauteur 2420 mm
Poids d'env. 6500 kg
* Avec plaque de serrage aimant
Lecture numérique de 2 axes
Siemens Smart Panel IE V3 avec écran tactile
Roue de main électronique
Roue de broyage
Bride
Lumière de travail LED
Plaque de serrage magnétique
Stand d'équilibrage
Balancier
Couvertures de protection
Commode parallèle
Dispositif de démagnétisation
Appareil de liquide de refroidissement
Habiller le diamant
Faire les pieds
Lubrification centrale
Refroidisseur d'huile hydraulique
Outils
