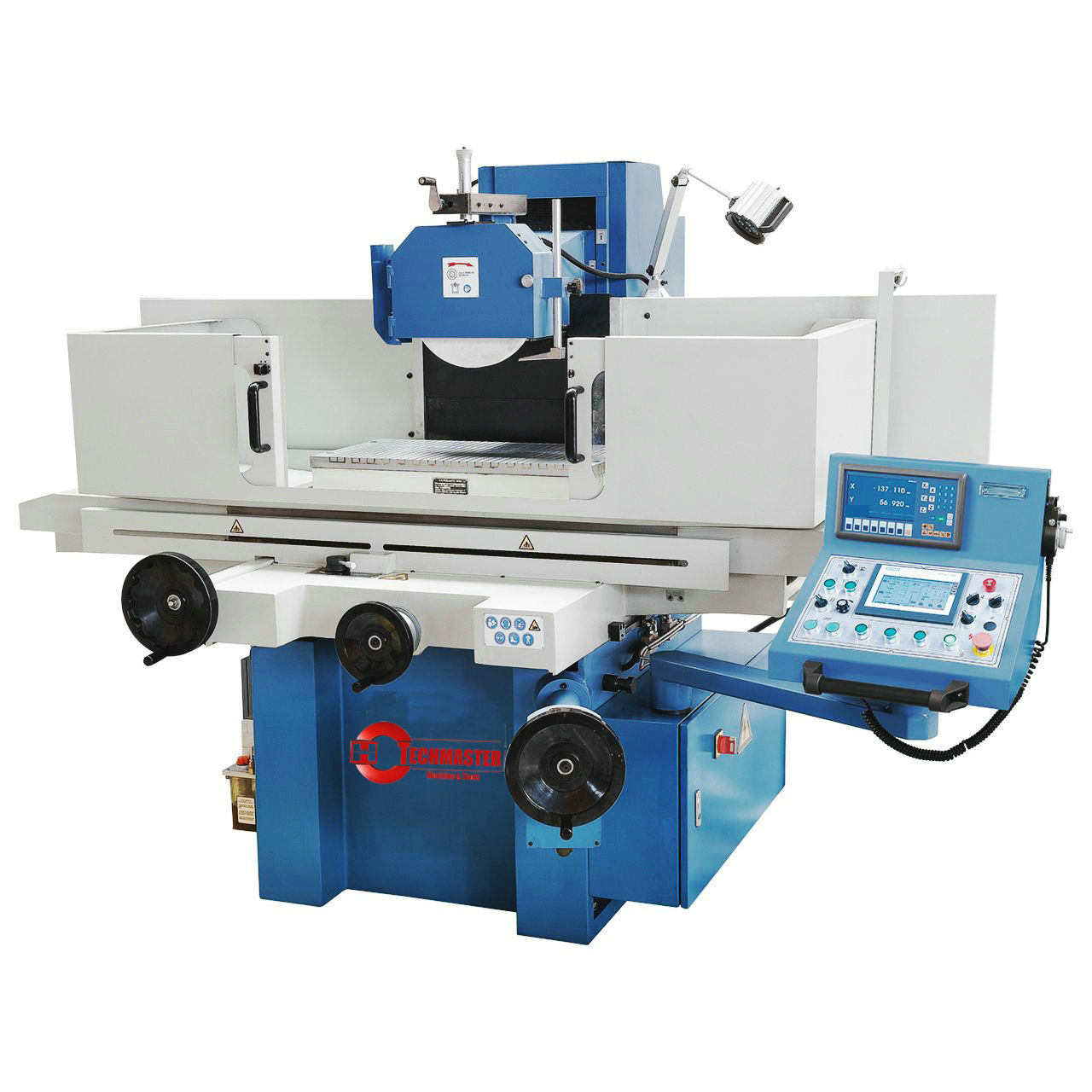

Le BSG 40100 PLC est un modèle approprié pour le traitement des pièces jusqu'à 600 kg et une surface de broyage jusqu'à 1130 x 450 mm. La vaste gamme d'équipements standard garantit des performances optimales, par exemple. Feed vertical automatisé par ordinateur, commode parallèle avec réglage de micromètre, plaque de serrage magnétique avec dispositif de démagnétisation et lecture numérique à 2 axes.
L'unité hydraulique séparée avec échangeur de chaleur élimine les vibrations et la déformation thermique
Les guides de table endurcis et polis sont croix et longitudinaux. Les comptoirs enduits de Durcite-B assurent une rigidité élevée et une faible frottement
Guide de la table longitudinale V-plate, guide de la table croisée double V
Feed automatisé par ordinateur via une hauteur rapide de la pièce à la pièce, un bravouillage réglable et une course de finition de surface, un retour automatique en position de départ à la fin du programme
Les roulements axiaux et radiaux dans la broche de broyage sont libres de dégagement
La base de machine recuite garantit une grande précision
De forts renforts et des murs épais assurent la rigidité
Digital Automatic Vertical Feed Caractéristiques Servro Motor
Les arrêts de fin permettent des voyages longitudinaux et croisés réglables
Le système hydraulique de pointe garantit une piste de table douce même à une charge de travail élevée
Dimensions du tableau 405 x 1020 mm
Quantité / largeur en T 3/14 mm
Lecture numérique de 2 axes
Siemens Smart Panel IE V3 avec écran tactile
Roue de main électronique
Roue de broyage
Bride
Lumière de la machine LED
Plaque de serrage magnétique
Stand d'équilibrage
Balancier
Commode parallèle
Couvertures de protection
Dispositif de démagnétisation
Appareil de liquide de refroidissement
Habiller le diamant
Faire les pieds
Lubrification centrale
Outils
Plaque de serrage de l'aimant électrique 400 x 1000 mm
Max. Voyage, longitudinal 1130 mm
Max. Voyage, croix 450 mm
Max. broche de distance / tableau 580 mm
Max. Poids de la pièce * 600 kg
Roue de broyage 350 x 40 x 127 mm
Vitesse de table, hydraulique 5 à 25 m / min
Ajustement croisé
Réglage automatique, croix 0,5 - 8 mm / trait
Alimentation rapide, croix 990 mm / min
Réglage par main-d'œuvre Rotation 5 mm / Rév.
Division d'échelle sur le roue à main 0,02 mm
Réglage vertical
Réglage automatique, vertical 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Alimentation rapide, verticale 480 mm / min
Réglage par rotation du volant 2 mm / rév.
Division d'échelle sur le roue à main 0,005 mm
MOTEUR POWER OF PANDING SPINDLE 4,0 kW
Vitesse de broche 1450 tr / min
MOTEUR PUISSANCE DE POMPE HYDRAULIQUE 2,2 kW
Puissance du moteur de l'alimentation verticale 0,5 kW
Longueur 3100 mm
Profondeur 2200 mm
Hauteur 1900 mm
Poids d'env. 3700 kg
* Avec plaque de serrage aimant
