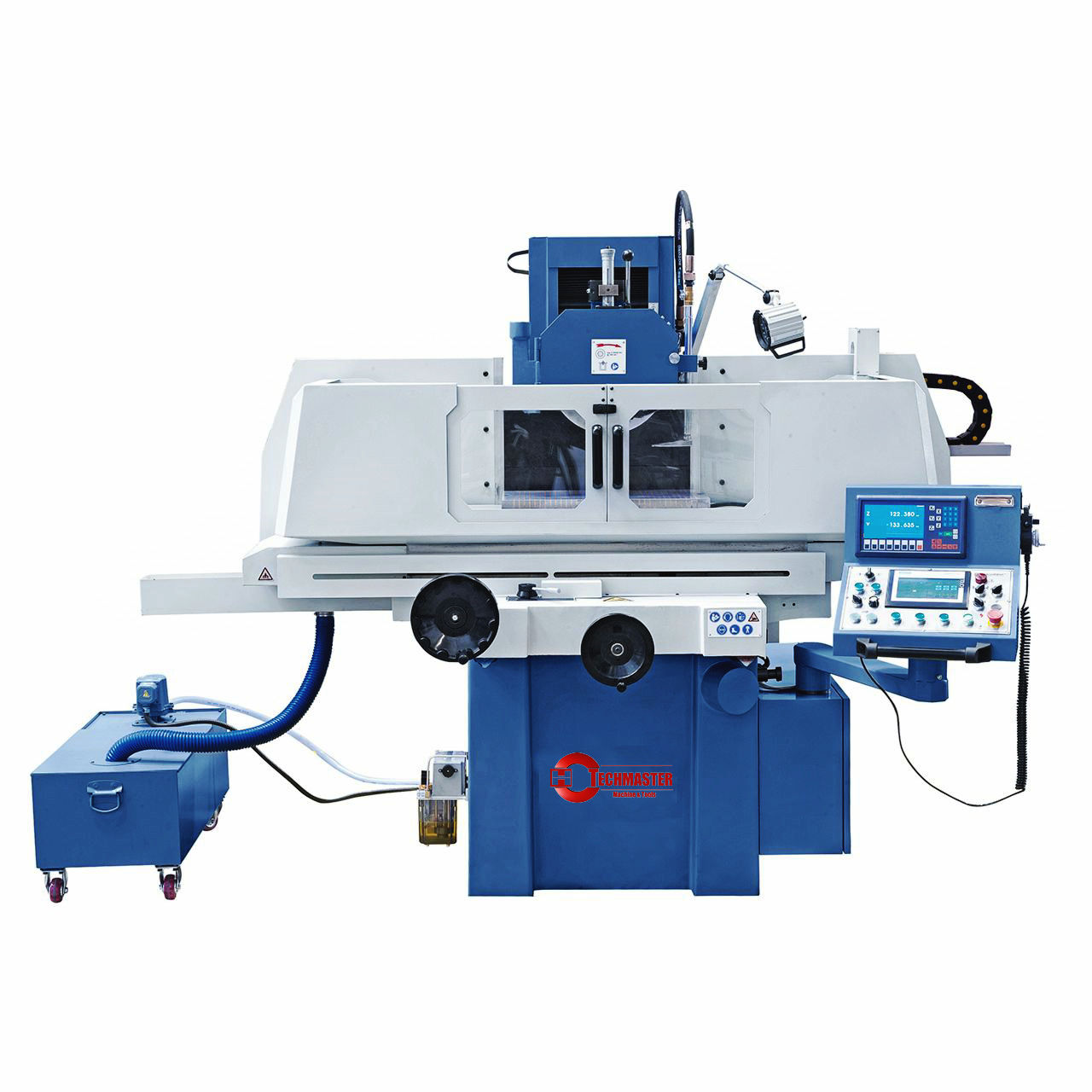

Les séries BSG sont des machines de broyage de surface solidement construites, avec des aliments verticaux automatiques. Toutes les pièces principales, comme le support, la base et le tablier sont en fonte grise de haute qualité. La large gamme d'accessoires rend ces modèles très rentables pour la fabrication d'outils et de matrices.
Guide de comptoir à revêtement en plastique dans l'axe X et Y assure un faible effet
Guide de table longitudinale en V, guide de table double V double V
Spinde présente des roulements axiaux et radiaux, sans autorisation
Le système hydraulique spécial garantit un réglage doux de la table même à pleine charge
Une structure solidement construite et bien supportée assure une stabilité élevée
Alimentation verticale automatique à commande numérique avec servomoteur
Infeed via une alimentation rapide à la hauteur de la pièce, réglable à la finition et au déclenchement, ascenseur automatique à la fin du programme
Dimensions de la table 305 x 635 mm
Quantité / largeur en T 3/14 mm
Plaque de serrage de l'aimant électrique 300 x 600 mm
Max. Voyage, longitudinal 765 mm
Max
Lecture numérique de 2 axes
Siemens Smart Panel IE V3 avec écran tactile
Roue de main électronique
Roue de broyage
Bride
Lumière de la machine LED
Plaque de serrage magnétique
Stand d'équilibrage
Balancier
Commode parallèle
Couvertures de protection
Dispositif de démagnétisation
Appareil de liquide de refroidissement
Habiller le diamant
Faire les pieds
Lubrification centrale
Outils
. Voyage, croix 340 mm
Max. broche de distance / tableau 580 mm
Max. Poids de la pièce * 270 kg
Roue de broyage 350 x 40 x 127 mm
Vitesse de table, hydraulique 5 à 25 m / min
Ajustement croisé
Réglage automatique, croix 0,5 - 8 mm / trait
Alimentation rapide, croix 990 mm / min
Réglage par rotation du volant 5 mm / rév.
Division d'échelle sur le roue à main 0,02 mm
Réglage vertical
Réglage automatique, vertical 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Alimentation rapide, verticale 480 mm / min
Réglage par rotation du roue de la main 2 mm / rév.
Division d'échelle sur le roue à main 0,005 mm
MOTEUR POWER OF PANDING SPINDLE 4,0 kW
Vitesse de broche 1450 tr / min
MOTEUR PUISSANCE DE POMPE HYDRAULIQUE 2,2 kW
Puissance du moteur de l'alimentation verticale 0,5 kW
Longueur 2350 mm
Profondeur 2220 mm
Hauteur 1910 mm
Poids d'env. 2375 kg
* Avec plaque de serrage aimant
