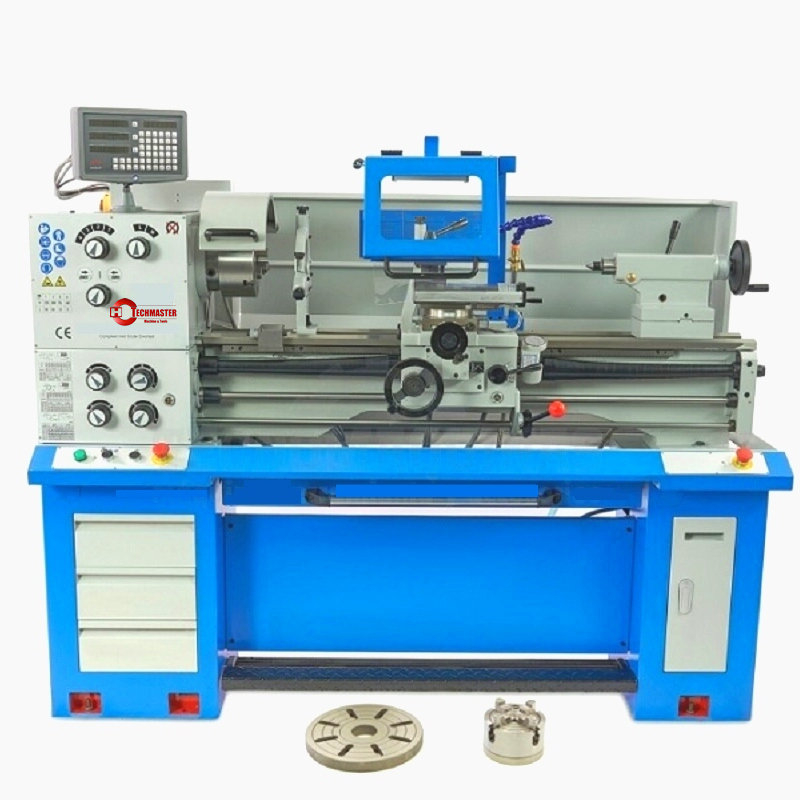

Un tour universel solidement construit, offrant un large éventail d'applications. Les caractéristiques de ce modèle comprennent le grand diamètre de tournant de 360 mm et l'alésage de la broche de 52 mm. Sa construction (conception, performance, flux, etc.) couvre tous les besoins à des fins de formation, ainsi que pour les magasins d'outils et les ateliers de réparation.
Le lit de machine en forme de prisme solide propose des renforts supplémentaires pour maintenir les vibrations à un minimum
L'alésage de la broche de 52 mm à la machine de grands diamètres d'arbre est livré standard
Idéal pour le traitement de l'acier, des matériaux non ferreux et des plastiques
Le pont amovible permet l'usinage des pièces avec un grand diamètre
Extraits de plateau à puce vers l'avant, en gardant les exigences de l'espace au minimum

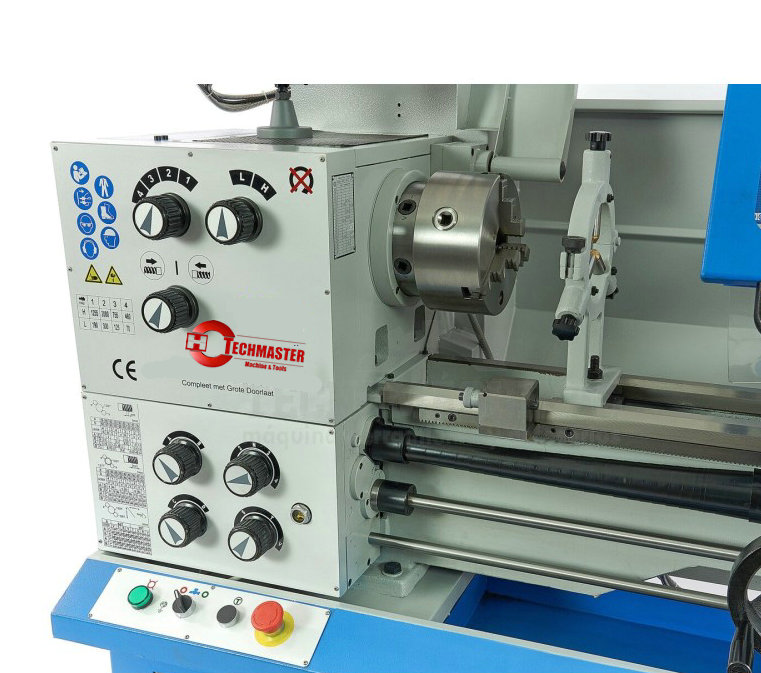

Effacer les paramètres de vitesse et de contrôle des aliments disposés, le fonctionnement en douceur et le contrôle précis
Le frein à pied électro-magnétique réduit les temps d'arrêt
Litière de broche de pointe avec des roulements à billes angulaires de haute qualité
Lit de machine en fonte gris, inductif durci et poli
Concentricité à forte broche (≤ 0,009 mm)
Spinde durcie et polie dans le bain d'huile
Talle, stockage de broches et tous les guides sont réglables
La poubelle peut être ajustée ± 5 mm pour le virage conique
Distance entre les centres | 1000 mm |
Hauteur centrale | 180 mm |
Balancer sur le lit | 360 mm |
Swing sur l'écart * | 502 mm |
Swing sur la diapositive transversale | 220 mm |
Largeur du lit | 185 mm |
Alésage de la broche | 52 mm |
Spinde au nez | DIN 55029, D1-5 |
Plage de vitesse | (8) 70 - 2000 tr / min |
Alimentation longitudinale | (32) 0,052 - 1 392 mm / rév. |
Se croiser | (32) 0,014 - 0,380 mm / rév. |
Fil métrique | (26) 0,4 - 7,0 mm |
Fil de pouce | (34) 4 - 56 threads / 1 ' |
Diamètre de la gousse de poulet | 42 mm |
Voyage de manche | 100 mm |
Conique de manche de poulet | Mt 4 |
Puissance de puissance du moteur S 1 100% | 1,5 kW (400 V) |
Entrée d'alimentation du moteur S 6 40% | 2,2 kW (400 V) |
Dimension de la machine (w x d x h) | 1825 x 750 x 1600 mm |
Poids d'env. | 575 kg |
* Longueur amovible du lit: 205 mm
