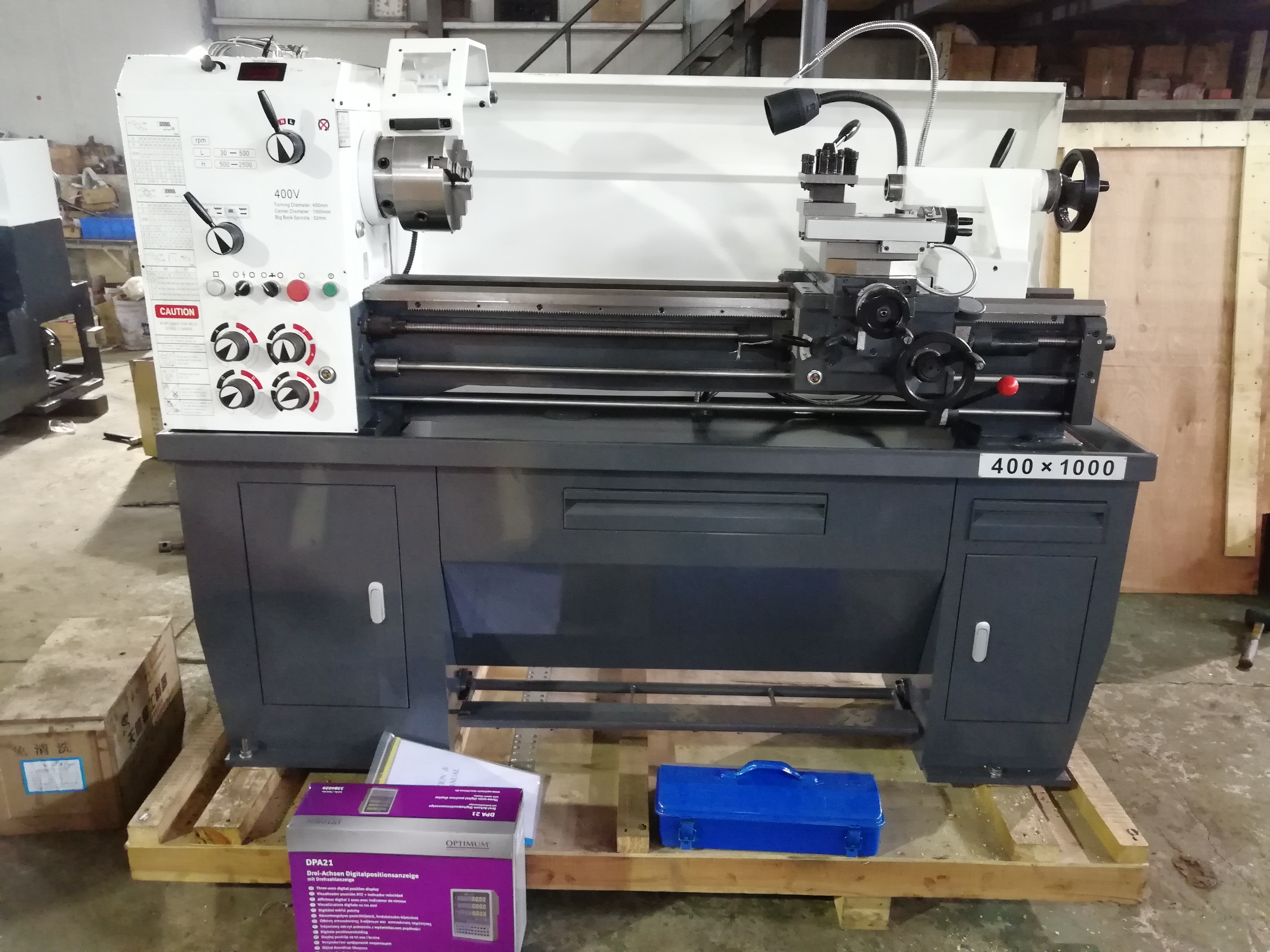

C400V -1000 Lathe de précision à grande vitesse
| Quantité: | |
|---|---|
• Poute debout au sol de précision construite à un standard très élevé
• Grands roulements de broche à rouleaux coniques pour le fonctionnement de précision
• Lit en fonte profondément palmé avec des coulisses durcis au sol, inductions
• Le max.peed atteint 2000r.pm
• Coupe métrique et impériale
• Tangs diamétraux DP / DP, MP / MP
| C400-1000 Pouper de précision à grande vitesse | ||
|---|---|---|
| Nom du projet | Contenu du projet | Paramètre |
| CAPACITÉ | Balancer sur le lit | 400 mm |
| Swing sur la diapositive transversale | 248 mm | |
| Hauteur centrale | 200 mm | |
| Distance entre les centres | 1000 mm | |
| Largeur du lit | 205 mm | |
| Longueur de lit | 1655 mm | |
| Poubelle | Alésage de la broche | 52 mm |
| Nez de fuseau | D1-5 | |
| Fuseau d'alésage effilée dans le nez ， en manche | MT # 6 / MT # 4 | |
| Numéro de vitesses | 8 ou 16 (facultatif) | |
| Plage de vitesses | 70-2000r.pm ou 35-2000r.pm (moteur à 2 vitesses) | |
| Chariot et composé | Largeur de diapositive croisée | 140 mm |
| Voyage de glissement croisé | 208 mm | |
| Largeur de repos composée | 82 mm | |
| Voyage de repos composé | 92 mm | |
| Diamètre de la vis du plomb | 22 mm | |
| Fil à vis de plomb | 2,5 mm | |
| Diamètre de la tige d'alimentation | 15 mm | |
| Outil de coupe max. section | 16 mm x 16 mm | |
| Sujets et flux | Threads Pitch Imperials | 34 NOS.4-56 TPI |
| Pitts métriques de threads | 26 NOS.0.4-7 mm | |
| Pitts diamétraux de fils | 36 NOS.8-112 DP | |
| Pitchs de modules de threads | 23 Nos.0.25-3 MP | |
| Aliments longitudinaux impériaux | 0,002 '- 0,548 ' / Rev. （32NOS） | |
| Métrique des aliments longitudinaux | 0,052-1,392 mm / Rév. （32NO） | |
| Cross Slide Feeds Imperial | 0,0007 '- 0,0187 ' / Rev. （32NOS） | |
| Métrique de la diapositive croisée | 0.014-0.380 mm / Rév. （32NOS） | |
| Étouffage | Diamètre de la plume | 42 mm (1 21/32 ') (n ° 4 MT) |
| Voyage en plume | 114 mm (4 1/2 ') (n ° 4 MT) | |
| Conique de plume | N ° 4 MT | |
| Se remettre | 10 mm （± 3/8 '） | |
| MOTEUR | Pour le moteur principal | 3hp, 3ph |
| Moteur de pompe au liquide de refroidissement | 1/8 ch, 3ph | |
| Poids et mesures | Dimension de la machine (LXWXH) | 1930x800x1305 mm |
| Dimension d'emballage (LXWXH) (1set / cas) | 1940x800x1600 mm | |
| NW (kg) (1set / cas) | 685 kg | |
| GW (kg) (1set / cas) | 815 kg |
