CJ6236YX-CJ6240YZ-CJ6246YX-CJ6250YX-CJ6256YX
TECHMASTER
| Quantité: | |
|---|---|

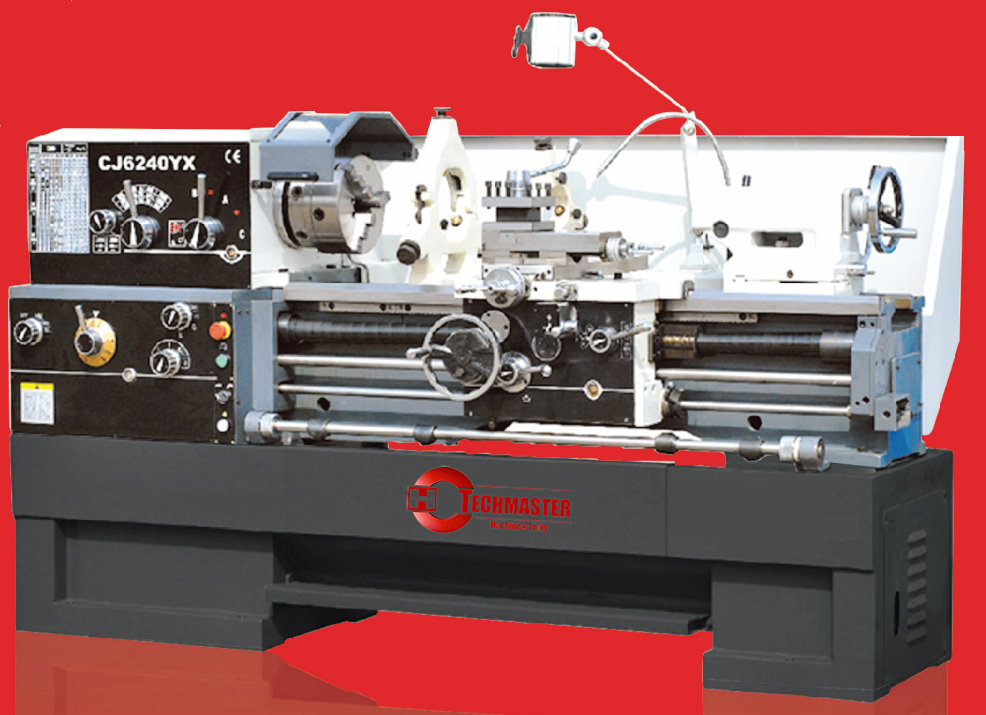

Caractéristique de CJ-Yx Metal Lathe 2 axe DRO
Adoptant une structure entière, la surface du guide durcie par les superfréquences
Toute la construction en fonte fournit une base solide pour l'absorption et la rigidité des vibrations
Être bon en rigidité et en précision
Des voies de tête du sol endurcis et précis pour une précision durable
Ce que nous offrons est une sorte de confiance.
Produits Spécification du tour en métal DRO à 2 axes
Modèle no. | CJ6236YX | CJ6240YX | CJ6246YX | CJ6250YX | CJ6256YX |
Balancer sur le lit | Φ360 mm (14 '') | Φ400 mm (16 '') | Φ460 mm (18 '') | Φ500 mm (20 '') | Φ560 mm (22 '') |
Balancer sur la voiture | Φ220 mm (8 '') | Φ250 mm (10 '') | Φ330 mm (12 '') | Φ340 mm (13 '') | Φ390 mm (15 '') |
Max. Se balancer dans l'écart | Φ600 mm (24 '') | Φ660 mm (26 '') | Φ700 mm (28 '') | Φ740 mm (29 '') | Φ780 mm (31 '') |
Max. Durée de la pièce | 1000/1500 / 2000 mm | ||||
Longueur d'espace efficace | 200 mm | ||||
Largeur du lit | 335 mm | ||||
Alésage de la broche | Φ80 mm (d8) | ||||
Conique de fuseau de l'alésage | MT n ° 7 | ||||
Vitesse du numéro de broche | 12 étapes | ||||
Spindle Range de vitesse | 42-1800 tr / min | ||||
Pitts métriques de threads | 0,5 à 20 mm / 24 | ||||
Pitchs impériaux de fils | 72-1 5/8 TPI / 6 | ||||
Tireaux de filetage | 96-3 1/4 dp / 45 | ||||
Pitchs de modules de threads | 0,25-10 mm / 20 | ||||
Gamme de flux longitudinaux | 0,004-2,46 mm | ||||
Gamme de flux croix | 0,02 mm-1,23 mm | ||||
Diamètre externe de la plume de ceinture | Φ75 mm | ||||
Max. Traverse de la plume arrière | 130 | ||||
Conique de plume | NON. 5 (Morse) | ||||
Max. Voyage de repos composé | 100 mm | ||||
Max. Voyage de glissement croisé | 280 mm | ||||
Max. Taille de la tige d'outil (WXH) | 25x25 mm | ||||
Puissance du moteur principal | 5,5 kW | ||||
Sur toute la taille (lxwxh) | (2510/2990/3490) X1150X1800MM | ||||
Poids net: | 2355/2510 2485/2630 2635/2835/3055 2800/3000/3205kg | ||||
