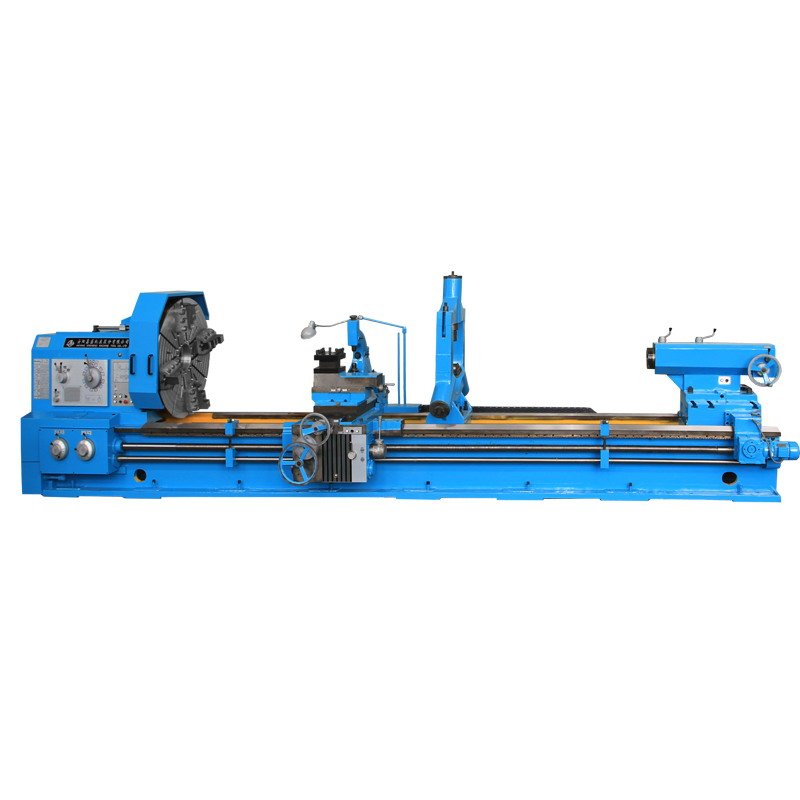

Swing Dia.1250mm-1600 mm (10T) grand diamètre de swing lathe horizontal conventionnel
| Quantité: | |
|---|---|
Description manuelle de la machine ordinaire ordinaire 10t
Cette série de machines-outils est principalement utilisée pour entreprendre toutes sortes de travaux de virage, il peut transformer toutes sortes de parties de l'extrémité, cylindrique, alésage et métrique, filetage de pouce, filetage de module, filetage de diamètre. Peut être utilisé sur la tourelle pour couper le cône seul, mais peut également être utilisé sur le couteau avec l'alimentation verticale avec le long moteur conique. En outre, peut également supporter le forage, la nidification, l'ennui et d'autres processus. La puissance de la machine, la rigidité et peuvent utiliser des outils de coupe en carbure pour la coupe de fil, pour traiter une variété de métaux ferreux et de métaux non ferreux.
CW61125 / 10T est un produit de type de base avec un diamètre de virage maximal de 1250 mm.
CW61140 / 10T est le type de base des produits d'amélioration, le diamètre maximum du lit est de 1400 mm.
CW61160 / 10T est une taille élevée, le diamètre maximum du diamètre du lit de 1600 mm。
| ARTICLE | UNIT | CW61125 | CW61140 | CW61160 |
| Capacités | ||||
| Balancer sur le lit | MM | 1250 | 1400 | 1600 |
| Balancer sur la voiture | MM | 865 | 1010 | 1210 |
| Max.Length of Work Piece | MM | 3000 4000 5000 6000 8000 10000 12000 | ||
| Longueur maximale | MM | 2800 3800 4800 5800 7800 9800 11800 | ||
| Pan de guidage | MM | 970 | ||
| Force de réduction du maximum | N | 45000 | ||
| Poids max de la pièce | kg | 10000 | ||
| BROCHE | ||||
| Dia. de la broche du trou | MM | 130 | ||
| Trou de fuseau de la broche | Métrique140 | |||
| Gamme de vitesses de broche | r / min | En avant: 3.15 ~ 315 ； Inverse: 3,5 ~ 291 | ||
| Non des vitesses de broche | en avant ： 21 ； Inverse: 12 | |||
| ALIMENTATION | ||||
| Longitudinal et croix | 56 | |||
| Éventail du mouvement des aliments | MM | longitudinal: 0,1 ~ 12 ； croix: 0,05 ~ 6 ； Top Siide: 0,025 ~ 3 | ||
| N ° et gamme de fil métrique | 44 ； 1 ~ 120 | |||
| N ° et gamme de filetage | 31; 28 ~ 1/4 | |||
| N ° et plage de thread de module | 45; 0,5 ~ 60 | |||
| N ° et gamme de dia. fil | 38; 1/2 ~ 56dp | |||
| TOURELLE | ||||
| Max.travel de la diapositive transversale | MM | 650 | ||
| Max.travel de la diapositive supérieure | MM | 300 | ||
| Section de la tige d'outil | MM | 45 （260x260） | ||
| Poste d'outil Poste de swing | ° | ± 90 ° | ||
| Rapid du poste d'outil | mm / min | Longitudinal: 3740 ； Cross: 1870 ； Top top: 935 | ||
| Max.travel du poste d'outil | MM | 2900 3900 4900 5900 7900 9900 11900 | ||
| Étouffage | ||||
| Diale de la poule arrière | MM | 220 | ||
| Voyage de la pouette de trempage | MM | 300 | ||
| Trou conicité de la plume de la poulet | Morse 6 | |||
| AUTRES | ||||
| Puissance du moteur principal | kw | 22 | ||
| Longueur | MM | 6020 7020 8020 9020 11020 13020 15020 | ||
| Largeur | MM | 1995 | ||
| Hauteur | MM | 2175 2325 2525 | ||
