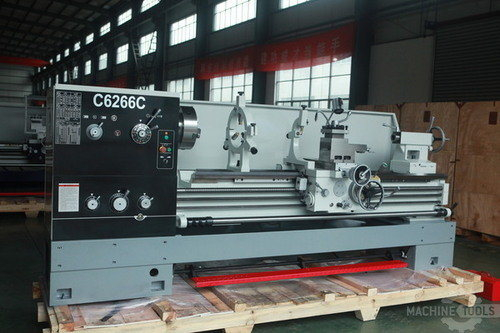

Metal Turn Big Bore 105 mm Lathe;
1000 mm / 1500 mm / 2000 mm / 3000 mm de longueur peuvent être choisis

les caractéristiques du produit:
1. La surface des voies de lit est la fréquence supersonique retenue.
2. La taille de l'alésage de la broche est de 105 mm. Le système de broche est riche en rigidité et en précision.
3. La structure d'alimentation rapide est disponible sur le tablier.
4. L'embrayage en poupée rend le tour plus sûr et plus fiable.

CAPACITÉ
Max.swing sur le lit	Ф660 mm
Max.swing sur le transport	Ф420 mm
Max. se balancer sur l'écart	Ф870 mm
Diamètre de retour	Ф660 mm
Durée efficace de l'écart	230 mm
Distance entre les centres	1000/1500/2000 / 3000 mm
BROCHE
Nez de fuseau	D8
Alésage de la broche	Ф105 mm
Alésage effilé de la broche	Ф113 mm 1:20
Étapes de la vitesse de la broche	12
Gamme de vitesse de broche	36 ~ 1600 tr / min
ALIMENTATION
Gamme de flux longitudinaux	0,063 ~ 2,52 (0,023 ″ ~ 0,937 ″) mm
Gamme de flux croisés	0,027 ~ 1,07 (0,010 ″ ~ 0,404 ″) mm
Voyage rapide
Longitudinal	4500 mm / min
Croix	1900 mm / min
Plage / numéro de thread
Filetages de pas métrique	1 ~ 14 mm / 22
Fils de naissance	28 ~ 2tpi / 26
Filetages du module	0,5 à 7 mm / 18
Dpthreads	56 ~ 4dp / 24
Manche
Alésage de cône	MTNO.5
Max.travel	150 (5 ~ 29/32 ″) mm
Diamètre externe	Ф75 (2 ~ 61/64 ″) mm
AUTRES
Taille de la tige d'outil	25 × 25 mm
Voyage maximal de la diapositive croisée	360 mm
Max.travel de la diapositive supérieure	145 mm
Puissance du moteur principal	7,5 kW

Appareils ou accessoires standard
ARTICLES			REMARQUE
1. Moteur principal			Marque chinoise
2. Roueur de broche			Marque chinoise
3. Composant électrique principal			Marque allemande
4. Pompe de liquide de refroidissement			Marque chinoise
5. REST			Marque chinoise
6. Suivez le repos			Marque chinoise
7. Chuck à 3 mâchoires			325 mm
8. 4-maw chuck			400 mm
9. Plaque de visage			630 mm
10. Post à outils à 4 voies			25x25 mm
11.
12. Lumière de travail
13.Foot Bark
14. Garde éclaboussante (en dessous de 2000 mm: longueur globale; 3000 mm: déplacé)
15. Boîte à outils comprenant:
1) Conducteur à vis plate			6 '
2) Rubier à vis			6 '
3) Clé à fin ouverte			17/19, 19/22
4) Clé à douille hexagonale			6,8,10,12
5) Centre mort conique			Morse n ° 5
6) Centre live			Morse n ° 5
7) Manche de fuseau			113 1:20 / Morse n ° 5
8) Treille de Chuck
9) Clé pour le verrouillage de la came
10) Clé à l'outil
11) Counner des écrous ronds			45-52,170-210
12) Drive des broches de pont de l'espace
13) pistolet à huile
14) La peinture peut
15) Poignée croisée
16) Manuel de l'opérateur
17) Enregistrement de test
18) équipement hélicoïdal			M = 3,75, z = 14
19) Tamps à nivellement
20) Boulons de niveaux
Les descriptions, illustrations et spécifications données ici sont soumises à une modification sans préavis et donc sans aucune obligation.
