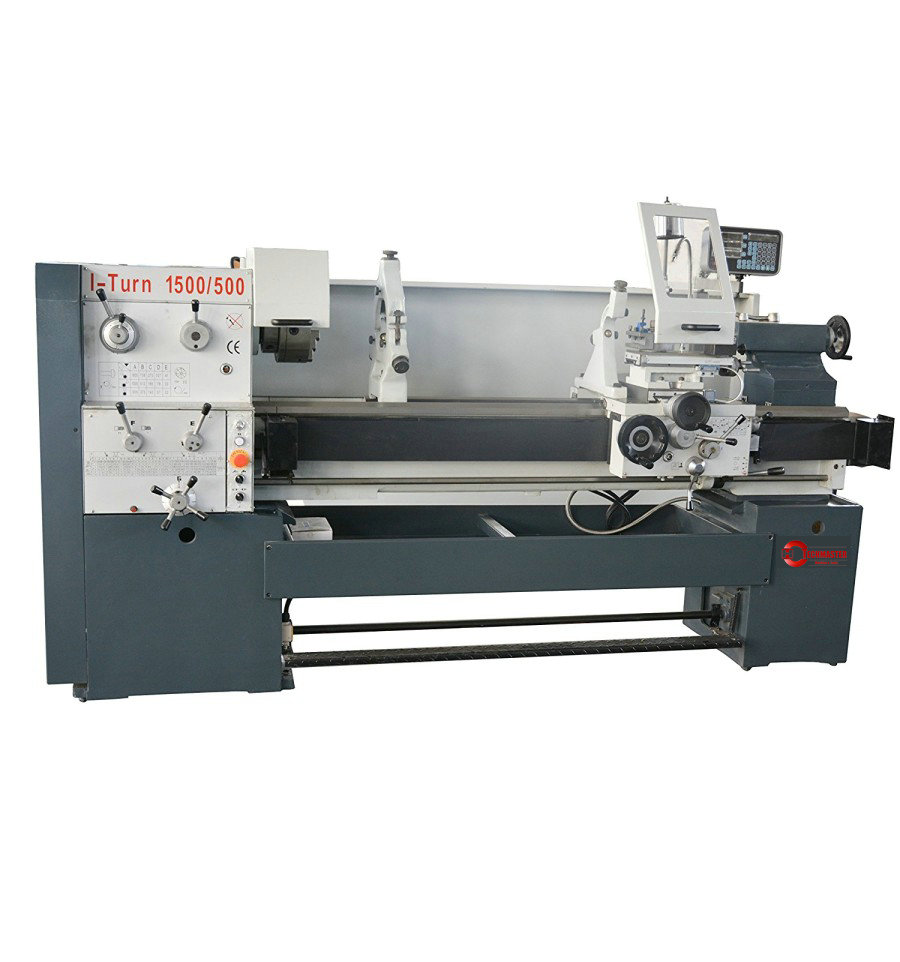

| Technische Daten | |
| Spitzenweite | 1500 |
| Drehdurchmesser über Bett | 500 mm |
| DrehdurchMesser über Support | 325 mm |
| Drehdurchmesser über Brücke | 630 mm |
| Brückenlänge | 320 mm |
| Bettbreite | 330 mm |
| Verfahrweg X-Achse | 330 mm |
| Verfahrweg Z-Achse | 130 mm |
| Schwenkbereich oberschlitten | 360 mm |
| Spindeldrehzahl | (15) 22-1800 / min |
| Spindelbohrung | 65 |
| Spindelaufnahme | Camlock d1-6 |
| Spindelkonus | 5 |
| Vorschub X-Achse | 0,036-2,019 mm / u |
| Vorschub Z-Achse | 0,072-4,038 mm / u |
| GEWINDESCHNEIDEN, METRISCH | 0,5-28 mm |
| Gewindeschneiden, modul | 0,5-3,5 mm |
| Gewindeschneiden, witworth | 1 - 56 TPI |
| Gewindeschneiden, diamétral | 16 - 112 dp |
| Reitstockpinolenkonus | MK 5/65 mm |
| Reitstockkonus | MK 5 |
| Reitstockpinolenhub | 120 mm |
| Reitstockquerverstellung | + -5 |
| Motorleistung / -spannung | 5,5 kW / 400 V, 50/60 Hz |
| Abmessung | 390 x 115 x 180 cm |
| GEWICHT | 1830 kg |
