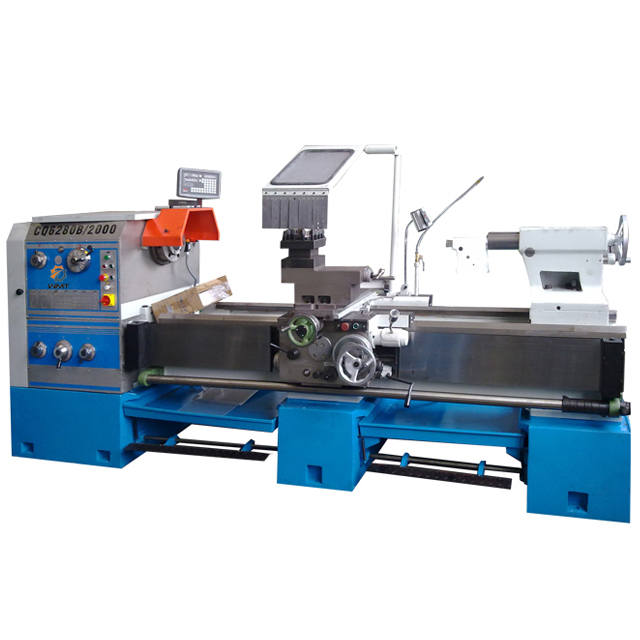

| Spécification | CS6240 | CS6250B | CS6266B | CQ6280B | CS6250C | CS6266C | CQ6280C | ||||||
| Max. balancer sur le lit | Φ400mm | Φ500mm | Φ660 mm | Φ800 mm | Φ500mm | Φ660 mm | Φ800 mm | ||||||
| Max. se balancer dans l'écart | Φ630 mm | Φ710 mm | Φ870 mm | Φ1000 mm | Φ710 mm | Φ870 mm | Φ1000 mm | ||||||
| Max. balancer sur la diapositive | Φ220 mm | Φ300mm | Φ420 mm | Φ560 mm | Φ300mm | Φ420 mm | Φ560 mm | ||||||
| Max. longueur de pièce | 750/1000/1500/2000/3000 mm | 1000/1500 mm | 2000/3000 mm | 1000/1500 mm | 2000/3000 mm | ||||||||
| 2000/3000 mm | 2000/3000 mm | ||||||||||||
| Alésage de la broche | Φ52 mm | Φ82 mm | Φ105 mm | ||||||||||
| Type de broche | CS6240: ISO 702 / III N ° 6 Lock à baïonnette ； Autres: ISO 702 / II n ° 8 COM-LOCK TYPE | ||||||||||||
| Vitesse de broche | 24 Étapes 9-1600 tr / min | 24 mesures | 12 mesures | 12 mesures | |||||||||
| 8-1400 tr / min | 36-1600 tr / min | 30-1400 tr / min | |||||||||||
| Moteur de broche | 7,5 kW | ||||||||||||
| Diamètre de la plume | Φ75 mm | Φ90 mm | |||||||||||
| Max. Voyage de Quill | 150 mm | ||||||||||||
| Conique de plume | MT5 | ||||||||||||
| Outil O.D. taille | 25 × 25 mm | ||||||||||||
| Max. X Voyage | 145 mm | ||||||||||||
| Max. Z Voyage | 320 mm | 310 mm | 320 mm | ||||||||||
| X Plage d'alimentation | 93 types 0,028-6,43 mm / r | 65 types 0,063-2,52 mm / r | |||||||||||
| Z de la plage d'alimentation | 93 types 0,012-2,73 mm / r | 65 types 0,027-1.07 mm / r | |||||||||||
| Fils métriques | 48 types 0,5-224 mm | 22 types 1-14 mm | |||||||||||
| Filetages de pouces | 48 types 72-1 / 4t.pi | 25 types 28-2t.pi | |||||||||||
| Filetages du module | 42 types 0,5-112 πmm | 18 types 0,5-7πmm | |||||||||||
| Pas diamétrique | 42 types 56-1 / 4 t.piπ | 24 types 56-4t.piπ | |||||||||||
| Pompe de refroidissement | 60W | ||||||||||||
| Longueur | 2382/2632/3132/3632/4632 mm | 2632/3132 mm | 3365/4365 mm | 2632/3132 mm | 3365/4365 mm | ||||||||
| 3632/4632 mm | 3632/4632 mm | ||||||||||||
| Largeur | 975 mm | 1050 mm | 1340 mm | 975 mm | 1340 mm | ||||||||
| Hauteur | 1230 mm | 1350 mm | 1430 mm | 1270 mm | 1450 mm | 1490 mm | |||||||
| NW / GW | 1795 / 2050kgs | 2050 / 2100kgs | 2400 / 2600kgs | 3300 / 3700kgs | 2100 / 2300kgs | 2200 / 2400kgs | 3000 / 3200kgs | ||||||
| 2250/2450 / 2850kgs | 2300/2500 / 2900kgs | 2800 / 3000kgs | 2500 / 2900kgs | 2600 / 3000kgs | |||||||||
| Spécification | CS6240 | CS6250B | CS6266B | CQ6280B | CS6250C | CS6266C | CQ6280C | ||||||
| Max. balancer sur le lit | Φ400mm | Φ500mm | Φ660 mm | Φ800 mm | Φ500mm | Φ660 mm | Φ800 mm | ||||||
| Max. se balancer dans l'écart | Φ630 mm | Φ710 mm | Φ870 mm | Φ1000 mm | Φ710 mm | Φ870 mm | Φ1000 mm | ||||||
| Max. balancer sur la diapositive | Φ220 mm | Φ300mm | Φ420 mm | Φ560 mm | Φ300mm | Φ420 mm | Φ560 mm | ||||||
| Max. longueur de pièce | 750/1000/1500/2000/3000 mm | 1000/1500 mm | 2000/3000 mm | 1000/1500 mm | 2000/3000 mm | ||||||||
| 2000/3000 mm | 2000/3000 mm | ||||||||||||
| Alésage de la broche | Φ52 mm | Φ82 mm | Φ105 mm | ||||||||||
| Type de broche | CS6240: ISO 702 / III N ° 6 Lock à baïonnette ； Autres: ISO 702 / II n ° 8 COM-LOCK TYPE | ||||||||||||
| Vitesse de broche | 24 Étapes 9-1600 tr / min | 24 mesures | 12 mesures | 12 mesures | |||||||||
| 8-1400 tr / min | 36-1600 tr / min | 30-1400 tr / min | |||||||||||
| Moteur de broche | 7,5 kW | ||||||||||||
| Diamètre de la plume | Φ75 mm | Φ90 mm | |||||||||||
| Max. Voyage de Quill | 150 mm | ||||||||||||
| Conique de plume | MT5 | ||||||||||||
| Outil O.D. taille | 25 × 25 mm | ||||||||||||
| Max. X Voyage | 145 mm | ||||||||||||
| Max. Z Voyage | 320 mm | 310 mm | 320 mm | ||||||||||
| X Plage d'alimentation | 93 types 0,028-6,43 mm / r | 65 types 0,063-2,52 mm / r | |||||||||||
| Z de la plage d'alimentation | 93 types 0,012-2,73 mm / r | 65 types 0,027-1.07 mm / r | |||||||||||
| Fils métriques | 48 types 0,5-224 mm | 22 types 1-14 mm | |||||||||||
| Filetages de pouces | 48 types 72-1 / 4t.pi | 25 types 28-2t.pi | |||||||||||
| Filetages du module | 42 types 0,5-112 πmm | 18 types 0,5-7πmm | |||||||||||
| Pas diamétrique | 42 types 56-1 / 4 t.piπ | 24 types 56-4t.piπ | |||||||||||
| Pompe de refroidissement | 60W | ||||||||||||
| Longueur | 2382/2632/3132/3632/4632 mm | 2632/3132 mm | 3365/4365 mm | 2632/3132 mm | 3365/4365 mm | ||||||||
| 3632/4632 mm | 3632/4632 mm | ||||||||||||
| Largeur | 975 mm | 1050 mm | 1340 mm | 975 mm | 1340 mm | ||||||||
| Hauteur | 1230 mm | 1350 mm | 1430 mm | 1270 mm | 1450 mm | 1490 mm | |||||||
| NW / GW | 1795 / 2050kgs | 2050 / 2100kgs | 2400 / 2600kgs | 3300 / 3700kgs | 2100 / 2300kgs | 2200 / 2400kgs | 3000 / 3200kgs | ||||||
| 2250/2450 / 2850kgs | 2300/2500 / 2900kgs | 2800 / 3000kgs | 2500 / 2900kgs | 2600 / 3000kgs | |||||||||
