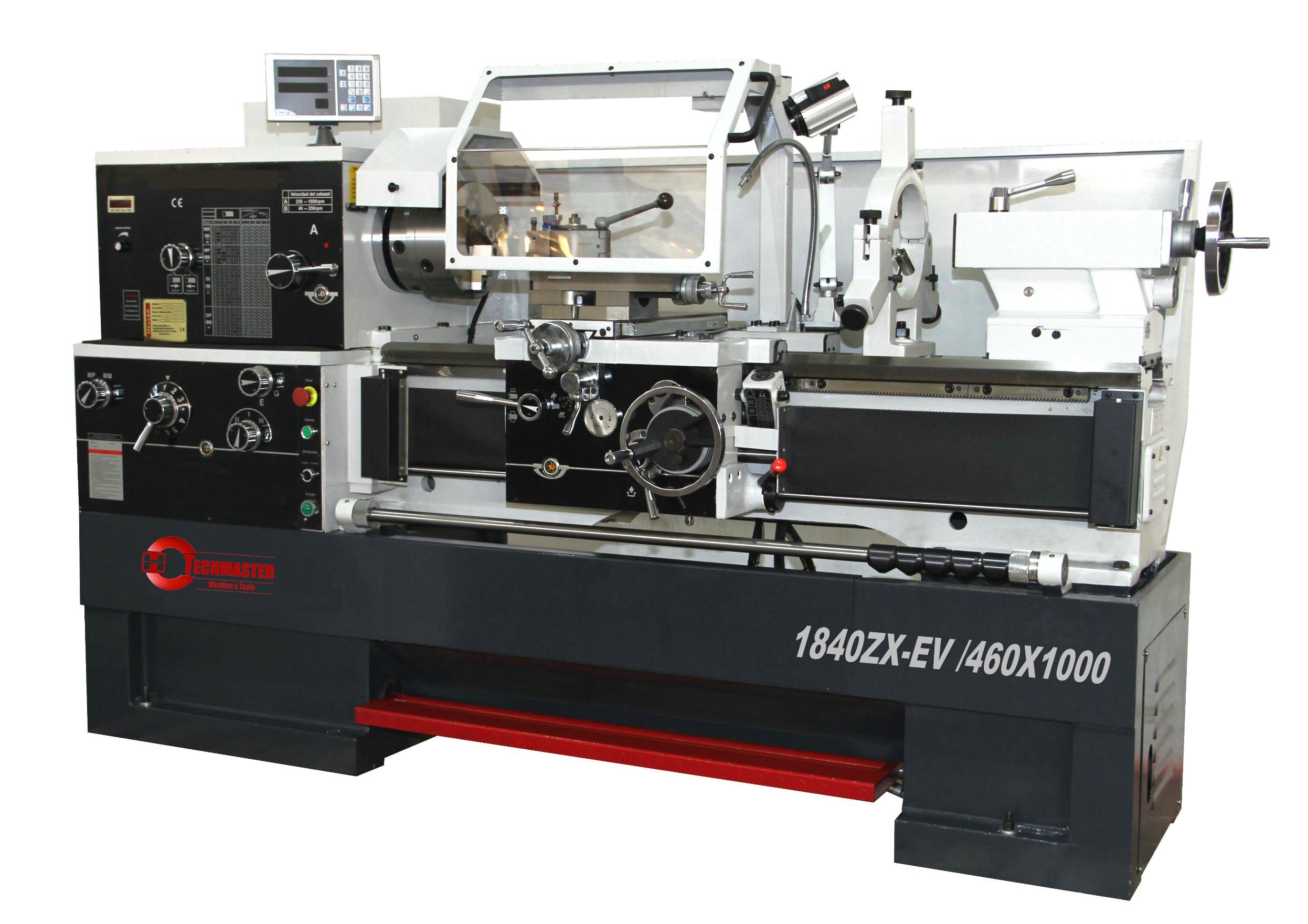

C6240ZX- EVS / C6246ZX -EVS
| Quantité: | |
|---|---|
Caractéristiques des produits du nouveau tour
| NON. | FABRICANT | |
|
|
|
| Modèle de spécification. | | C6236ZX EVS | C6240ZX EVS | C6246ZX EVS | |
| | GH-1440ZX GH-1460ZX | GH-1640ZX GH-1660ZX | GH-1840ZX GH-1860ZX GH-1880ZX | ||
| 1 | Hauteur centrale | MM | 180 | 200 | 230 |
| 2 | Distance centrale | MM | 1000 1500 | 1000 1500 | 1000 1500 2000 |
| 3 | Balancer sur le lit | MM | 360 | 400 | 460 |
| 4 | Balancer sur la voiture | MM | 200 | 250 | 290 |
| 5 | Se balancer sur l'écart | MM | 600 | 660 | 700 |
| 7 | Largeur du lit | MM | 336 | 336 | 336 |
| 8 | Nez de fuseau | | D8 | D8 | D8 |
| 9 | Alésage de la broche | MM | Φ80 | Φ80 | Φ80 |
| 10 | Fuseau de fuseau | | MT7 | MT7 | MT7 |
| 11 | Vitesse de broche | RPM | 40-400 200-2000r / min | 40-400 200-2000r / min | 40-400 200-2000r / min |
| 12 | Étape de vitesse de la broche | MM | 2 (Stepless) | 2 (Stepless) | 2 (Stepless) |
| 13 | Diale De manche de poulet | MM | Ø75 | Ø75 | Ø75 |
| 14 | Conique de manche de poulet | MM | MT4 | MT4 | MT5 |
| 15 | Alimentation longitudinale | MM | 0,04-2,46 mm / r | 0,04-2,46 mm / r | 0,04-2,46 mm / r |
| 16 | Croix | MM | 0,02-1,23 mm / r | 0,02-1,23 mm / r | 0,02-1,23 mm / r |
| 7 | Fils métriques | | 0,5 à 20 mm, 24 types | 0,5 à 20 mm, 24 types | 0,5 à 20 mm, 24 types |
| 18 | Fils impériaux | | 72-1-5 / 8T.PI / 61 | 72-1-5 / 8T.PI / 61 | 72-1-5 / 8T.PI / 61 |
| 19 | DP Range / Non. | | 96-3 1/4 dp / 45 | 96-3 1/4 dp / 45 | 96-3 1/4 dp / 45 |
| 20 | Plage de modules / no. | | 0,25-10 MP / 20 | 0,25-10 MP / 20 | 0,25-10 MP / 20 |
| 21 | Voyage de diapositive supérieure | MM | 100 | 100 | 100 |
| 22 | Voyage de glissement croisé | MM | 280 | 280 | 280 |
| 23 | Taille de la tige d'outil | MM | 25 x 25 | 25 x 25 | 25 x 25 |
| 24 | Moteur principal | kw | 7,5 kW | 7,5 kW | 7,5 kW |
| 25 | Poids de la machine (NW) | kg | 2250 2550 | 2300 2600 | 2350 2650 2900 |
| Note: | 1. Les images de machines juste pour référence, la structure finale est selon les exigences des clients! | ||||
| 2. COUVERTURE DE CHUCK, COUVERTURE DE CRIE | |||||
| 3. Les spécifications ci-dessus données ici sont soumises à une modification sans préavis et donc sans aucune obligation. | |||||
| | | ||||
