DESCRIPTION

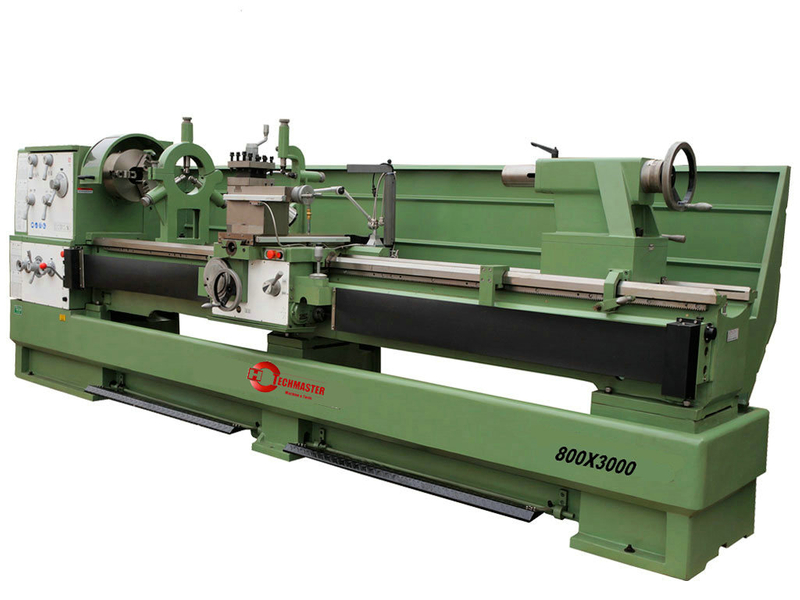

Tableau super professionnel, très robuste et extrêmement précis, c'est un tour dédié aux ateliers mécaniques qui effectuent des œuvres extrêmement précises et importantes. Il est équipé d'une boîte Norton automatique, d'une pompe de refroidissement en eau blanc et d'une lampe pour l'éclairage direct. Le fait de faire fonctionner la progression électronique par une Joistick dans toutes les directions ainsi que le filetage permet d'innombrables processus. Il est fourni dans une configuration standard avec deux lunettes, un mandrin externe à 3 mâchoires et un ensemble de clés de service.
Données techniques | |||
| Dimensions de la voiture | |||
| Dimensions avec sous-sol | 3210 mm (longueur) x 1230 mm (largeur) x 1670 mm (hauteur) | ||
| Taille de l'emballage (tour en espèces) | 4400 mm (longueur) x 1350 mm (largeur) x 1740 mm (hauteur) | ||
| Poids net de la machine | 3000,00 kg | ||
| Poids brut du paquet (tour en espèces) | 3400 kg | ||
| Spécifications de tour | |||
| Diamètre de tournage maximum sur les guides | 800 mm | Diamètre de la barre de passage | 105 mm |
| Diamètre de virage maximal sur la diapositive transversale | 580 mm | ||
| Diamètre de virage maximal en démontant le guide | 1035 mm | ||
| Longueur du rail amovible | 200 mm | ||
| Hauteur des centres | 400 mm | ||
| Diamètre de la broche | 320 mm | ||
| Passage Lunette | 200 mm | ||
| Distance entre les centres (utile) | 3000 mm | ||
| Section d'outils maximum | 30x30 mm | ||
| Numéro de vitesse de la broche | 16 mm | ||
| vitesse de broche | 25-35-50-70-85-110-155-180-215-250-350-480-540-750-1100-1600 | ||
| Largeur des guides | 400 mm | ||
| Traverser les voyages | 420 mm | ||
| Voyage du deuxième longitudinal | 240 mm | ||
| Attaque de mandrin | D1-8 | ||
| Trou de la broche | 105 mm | ||
| étouffage | MT5 | ||
| Diamètre du conduit | 90 mm | ||
| Race de canot | 235 mm | ||
| Threads | |||
| Filetage | 7 / 16-80 TPI (54 types) | ||
| Filetage métrique | 0,45-120 mm (54 types) | ||
| Filation DP | 7 / 8-160 D (42 types) | ||
| Filetage modulaire | 0,25-60 MP (46 types) | ||
| MOTEUR | |||
| Pouvoir | 7,5 kW (10 ch) | ||
| Taper | Triphasé | ||
