C6240ZX EVS / C6246ZX EVS
| Quantité: | |
|---|---|

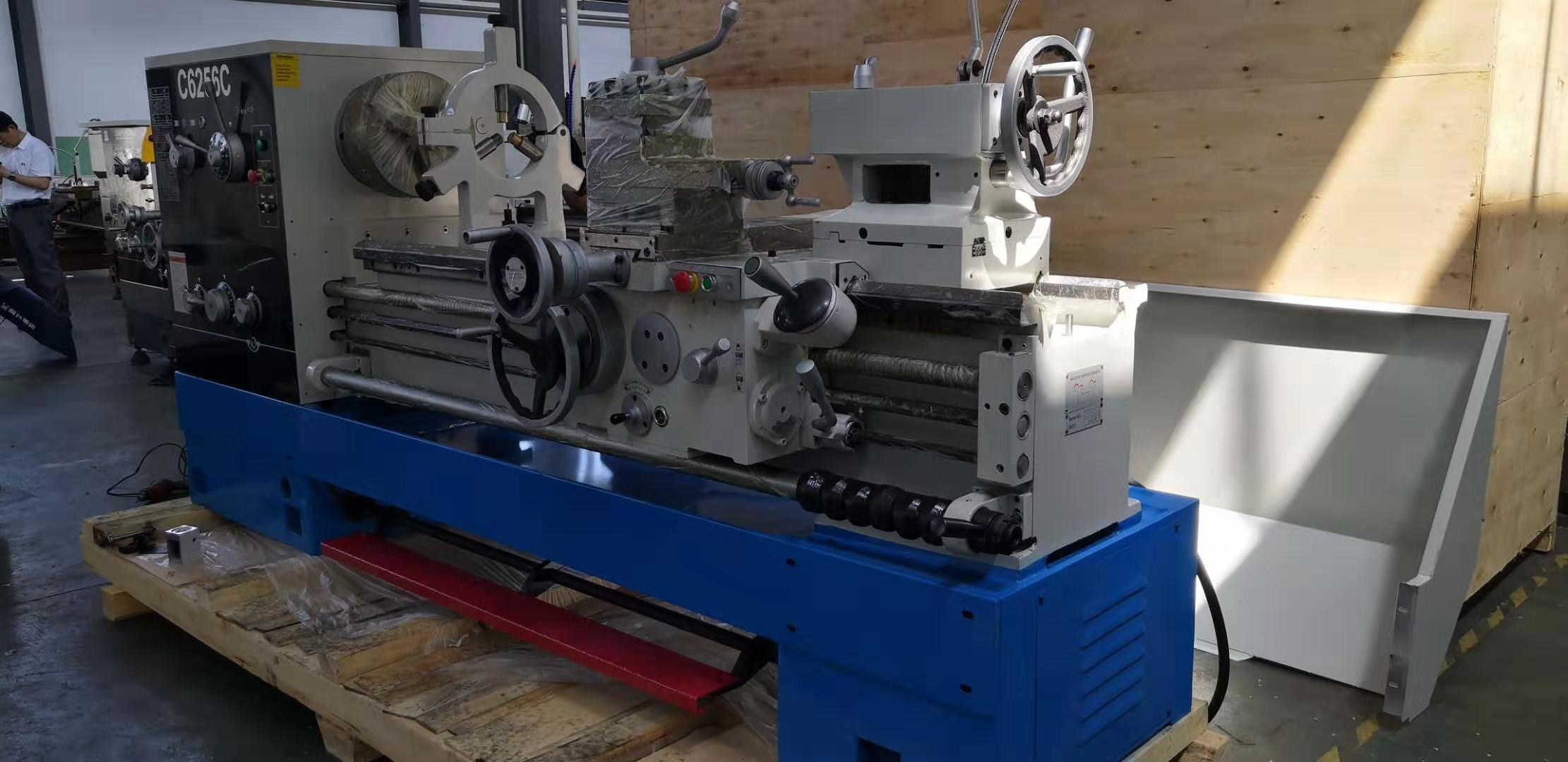

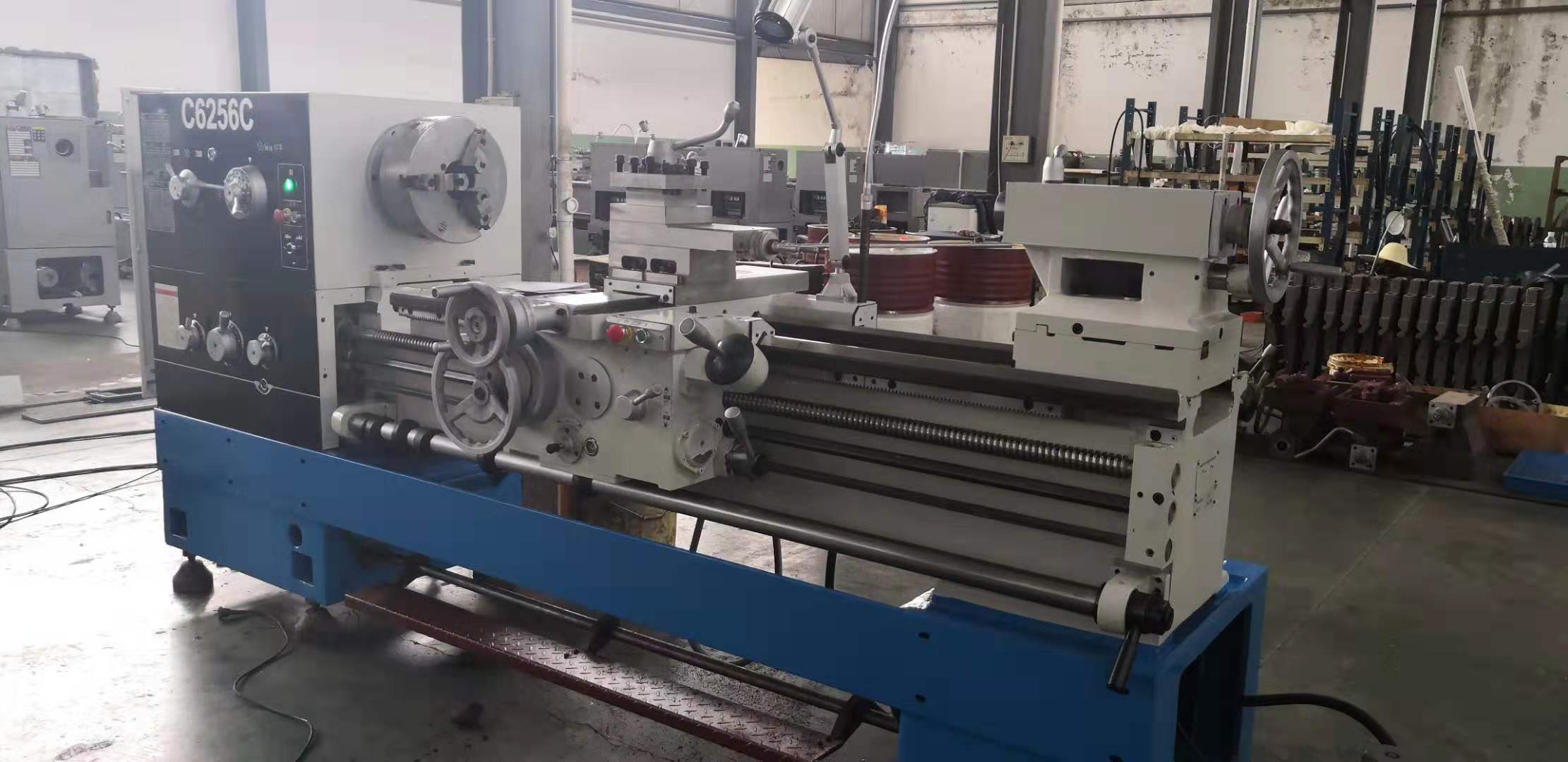

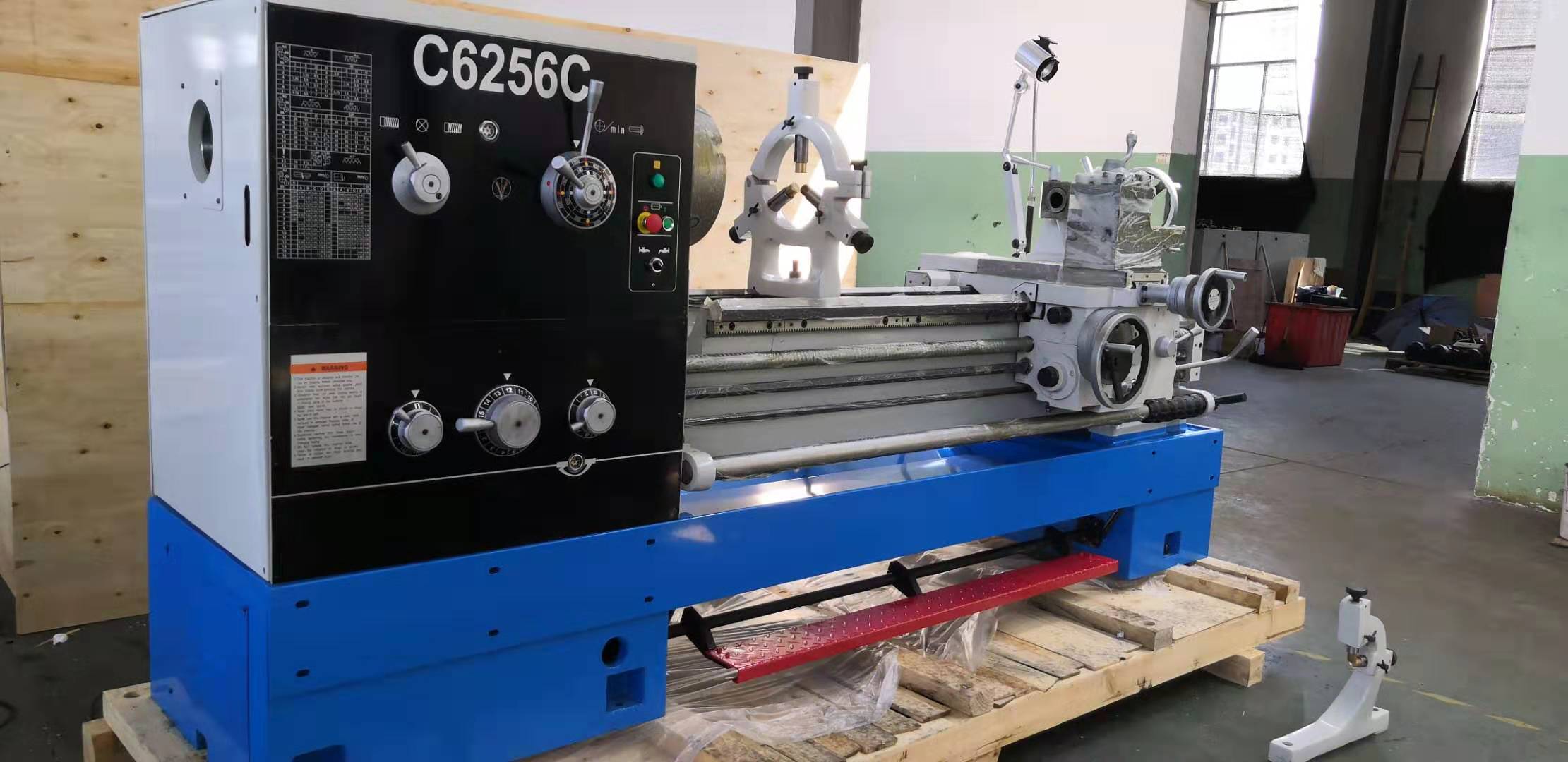

| Émoi | C6256C / C6266C / C6277C |
| USINAGE | |
| Diamètre max.swing sur le lit | Ф560 / 660/770 mm |
| Diamètre max.swing over chariot | Ф360 / 420/575 mm |
| Diamètre max.swing sur l'écart | Ф770 / 870/1050 mm |
| Max. tournée longueur | Ф830 / 1330/1830 / 2830 mm |
| Longueur de travail maximum | 1000/1500/2000 / 3000 mm |
| Durée efficace de l'écart | 230 mm |
| BROCHE | |
| Nez de fuseau | D8 |
| Alésage de la broche | Ф105 mm |
| Conique de l'alésage | Ф113 mm 1:20 |
| Nombre de vitesse | 12 |
| Plage de vitesse | 36-1600 tr / min |
| Coupure de fil | |
| Plage métrique / no. | 1 ~ 14 mm / 22 |
| Range Whitworth / no. | 28 ~ 2t.pi / 26 |
| DP Range / Non. | 56 ~ 4d.p / 24 |
| Plage de modules / no. | 0,5 à 7 mm / 18 |
| ALIMENTATION | |
| Longitudinal | 0,063 ~ 2,52 mm (0,023 '~ 0,937 ') |
| Croix | 0,027 ~ 1,07 mm (0,010 '~ 0,404 ') |
| Vitesse de traversée rapide de longitudinal | 4,5 m / min |
| Vitesse de traversée rapide de la croix | 1,9 m / min |
| Max.traver de la diapositive supérieure | 145 mm |
| Max.traver de la diapositive croisée | 360 mm |
| Max.Size of Tool (WXH) | 25x25 mm |
| Étouffage | |
| Diamètre externe | Ф75 mm |
| Conique de l'alésage | MTNO.5 |
| Max.taverse | 150 mm |
| AUTRE | |
| Puissance du moteur principal | 7,5 kW |
| Dimensions globales (LX WX H) | 2500/3000/3500/4500x1100x1450 mm |
| Poids net | 3000 / 3200/3400/3900kg |
Les descriptions, illustrations et spécifications données ici sont soumises à une modification sans préavis et donc sans aucune obligation. | |
