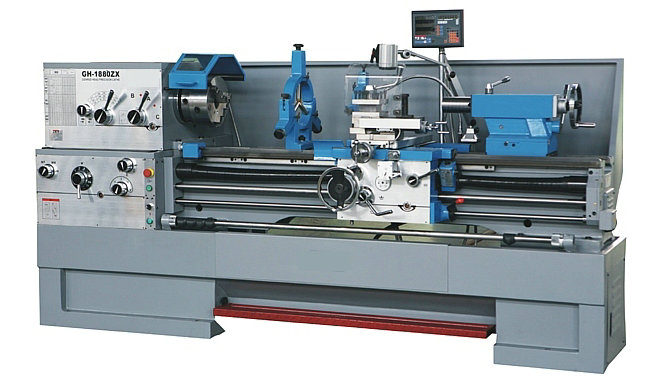

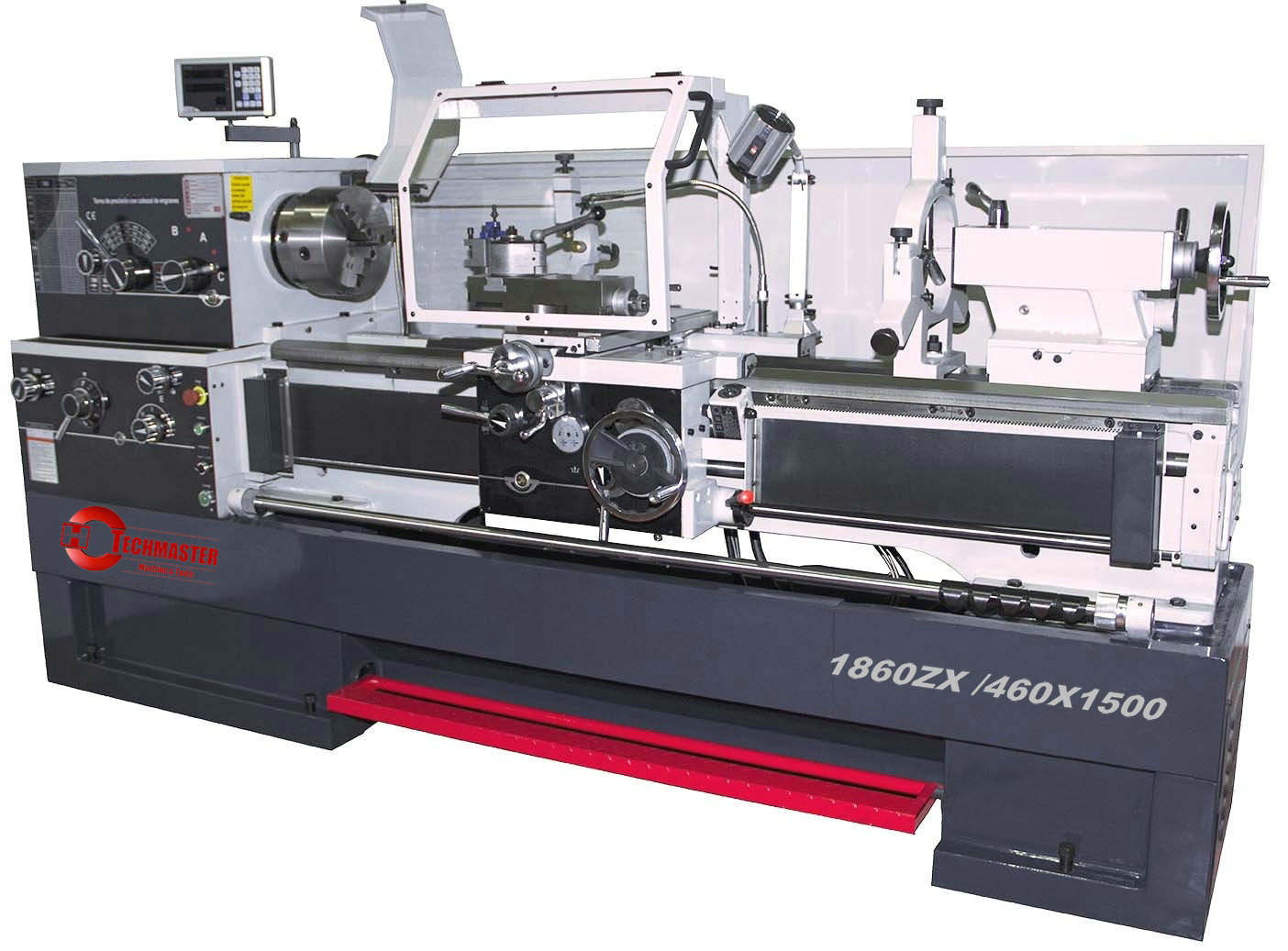

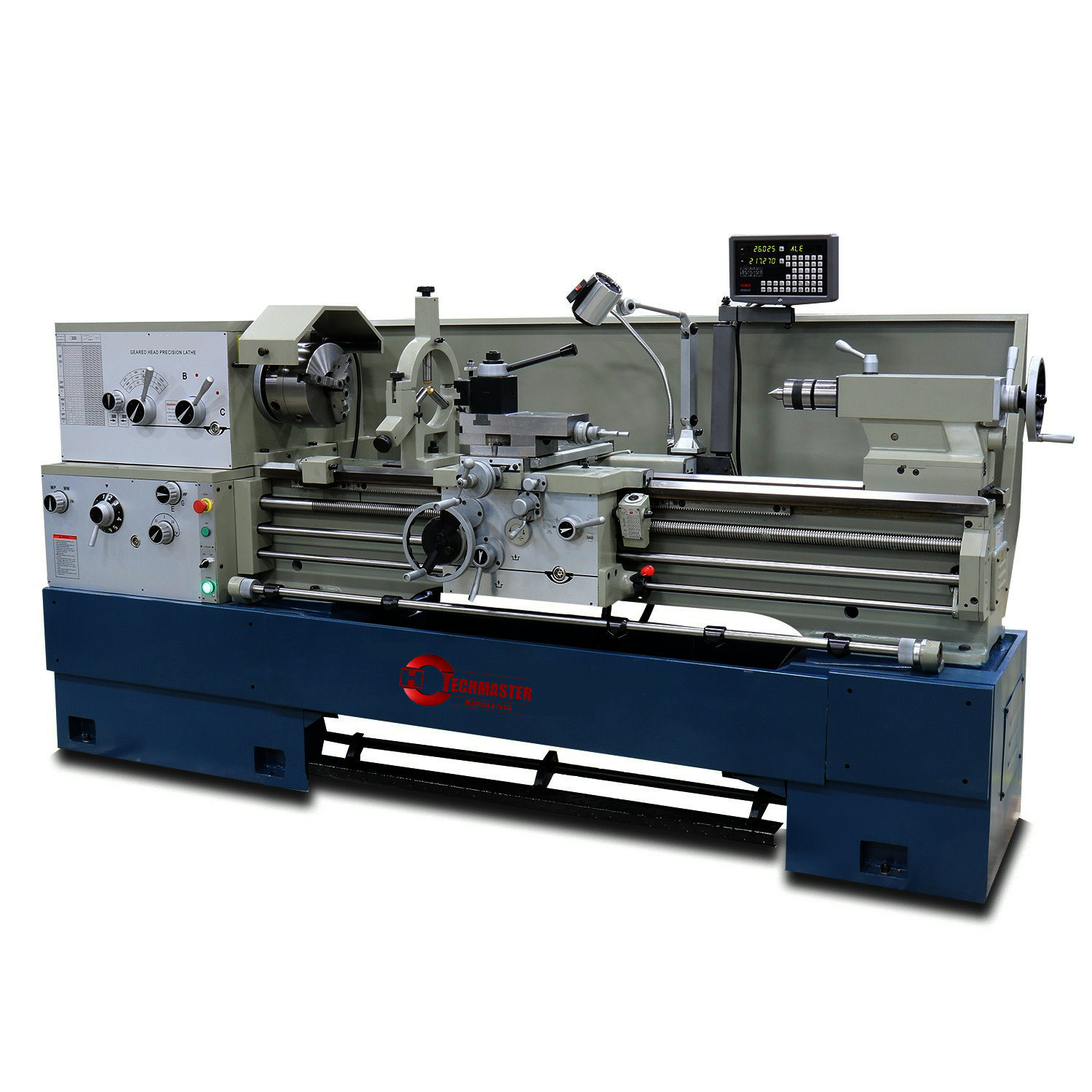

Lat de lit à écran à gros bore C6236ZX-C6240ZX-C6246ZX

Applications de GH1440ZX GH1460ZX GH1640ZX GH1660ZX GH1840ZX GH1860ZX GH1880ZX TRAT

GH1440ZX GH1460ZX GH1640ZX GH1660ZX GH1840ZX GH1860ZX GH1880ZX MANUEL DE PRÉCISION DE VITESSE MACHAUX DE TOURNE LATHE est idéal pour usiner les surfaces internes, externes et cylindriques ainsi que pour d'autres surfaces rotatives. Il convient pour couper divers fils métriques à Whitworth; Et le tournant, le visage, le forage, l'alésage et le broach conventionnels sont également disponibles.



Caractéristiques de GH1440ZX GH1460ZX GH1640ZX GH1660ZX GH1840ZX GH1860ZX GH1880ZX tourne

1. Support de lit intégré en fonte du fer à induction et moulue. La surface des voies de lit de tour de tour est durcie la fréquence supersonique et le sol de précision;

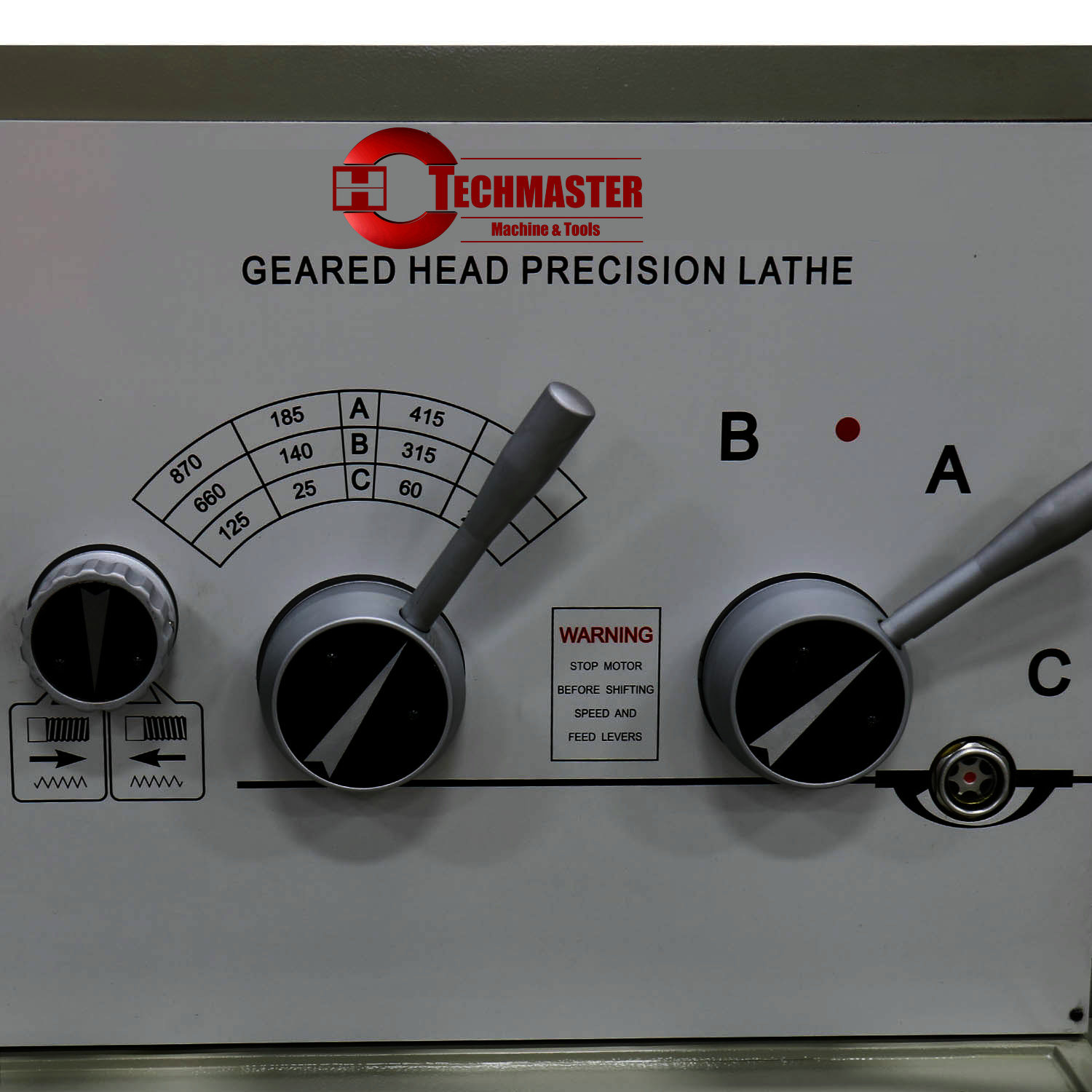

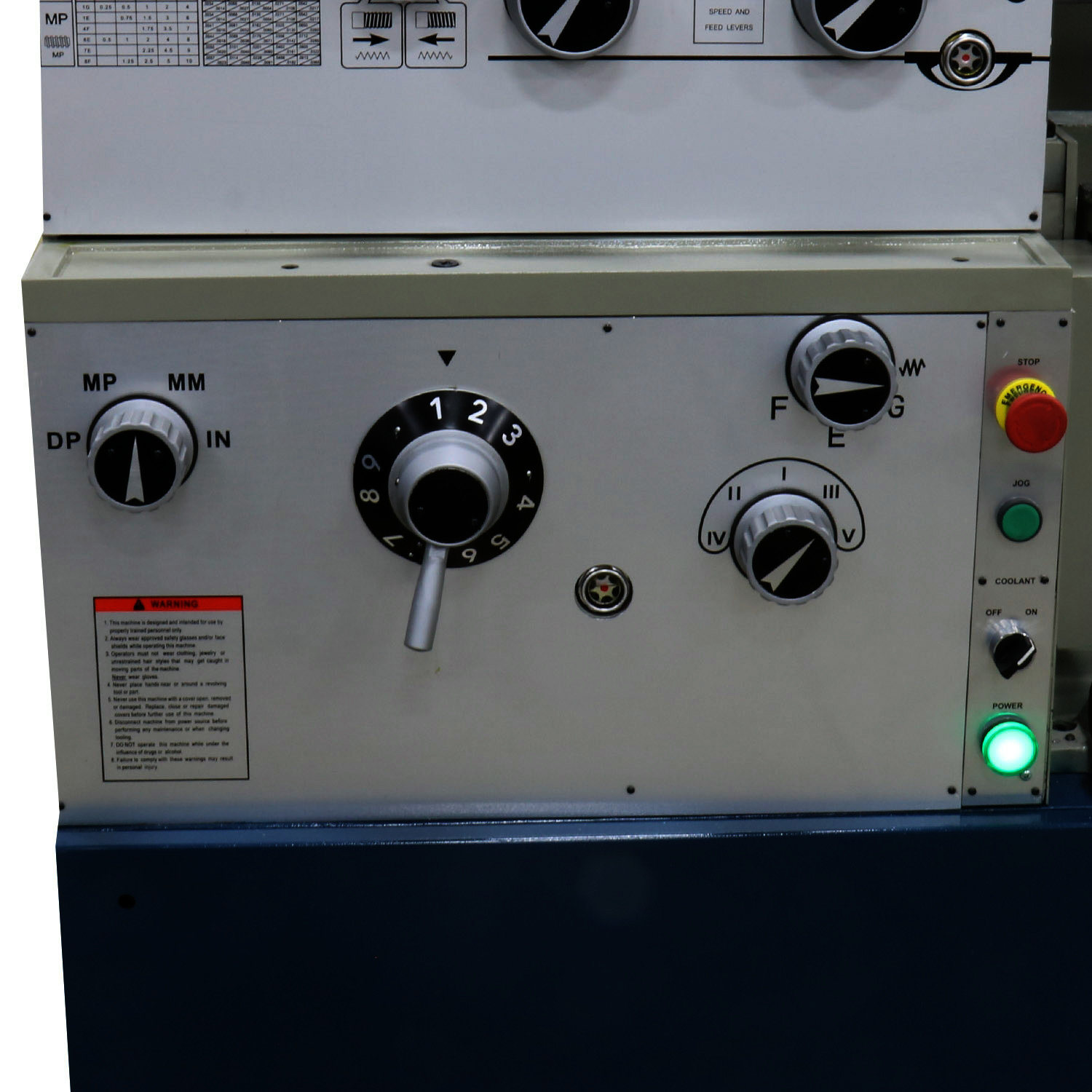

2. Fonds durcis et au sol dans la poupée et la boîte de vitesses. La conception de l'entraînement principal du tour de tournant est optimisée et les engrenages dans la poupée sont du sol de précision. La boîte de vitesses permet de couper un certain nombre de threads sans changer les engrenages. Équipement principal, alimentation et tablier lubrifiée en permanence;

3. Le tour de tour du manuel de précision du bruit de la vitesse est faible et son son est agréable à entendre;

4. La taille de l'alésage de la broche de tour à tour de tour est φ80 mm. Le système de broche est riche en rigidité et en précision;

5. Il n'y a pas de vibration lors du tour avec une profondeur de coupe lourde de 10 mm;

6. Il n'y a pas besoin de changer de vitesse. Le tour de coupe lourd peut tourner environ 200 types de threads métriques, Whitworth, modules et DP, y compris des threads Whitworth spéciaux tels que 7-1 / 2, 9-1 / 2,10-1 / 2, 11, 11-1 / 2, 13, 13-1 / 2,19,27t.pi.

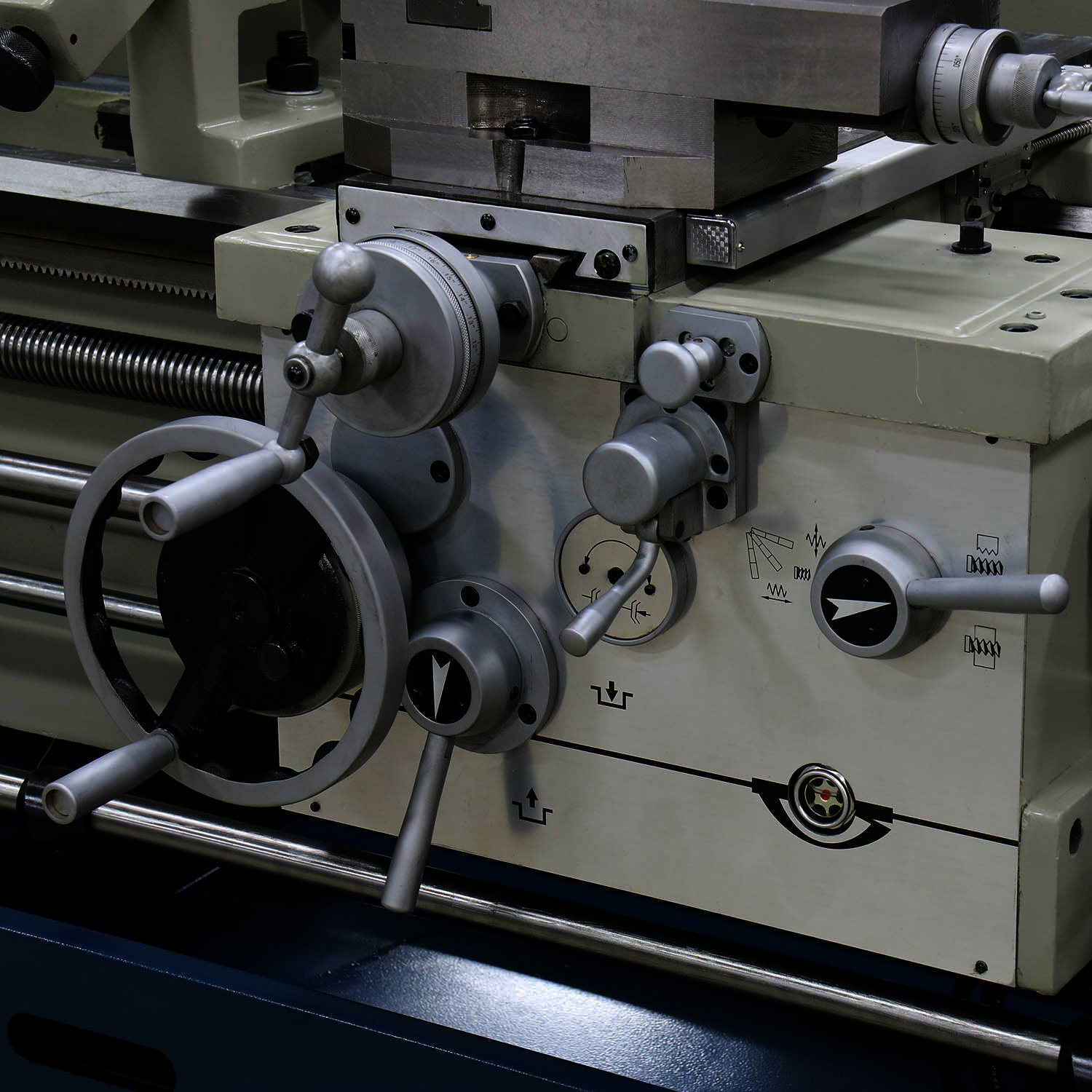

7. Un dispositif d'arrêt automatique est utilisé sur le manuel de précision de la précision ZX pour réaliser l'arrêt automatique pour l'usinage d'une certaine pièce de longueur, qui est sûre et fiable; Guide du chariot turcite-b revêtu. Lubrification centrale pour le transport;

8. Un dispositif de freinage à pédale ou électromagnétique arrête rapidement et efficacement la machine de tour;

9. Contrôle du jogging de broche, opération de droite et de gauche; Guides réglables sans jeu via V-ledges;

10. Réglage transversal de la poubelle pour les coupes coniques. Manche à poulet et roue à main avec échelle de précision réglable;



C6236ZX, C6240ZX, C6246ZX Speed ​​Precision Manual Turning Lathe peut être sélectionnable d'utilisateur disponible:

La vis de plomb métrique, la vis de tête de Whitworth, les boîtes de plaque de glissement de roue gauche ou droite, toutes sortes de tension et de fréquence du moteur principal;

Modèle		C6236ZX		C6240ZX		C6246ZX
		GH1460ZX	GH1440ZX	GH1660ZX	GH1640ZX	GH1880ZX	GH1860ZX		GH1840ZX
Max. durée de la pièce		1500 mm (60 '')	1000 mm (40 '')	1500 mm (60 '')	1000 mm (40 '')	2000 mm (80 ')	1500 mm (60 '')		1000 mm (40 '')
Max. balançoire	Au-dessus du lit	Φ360 mm (14 ')		Φ410mm (16 ')		Φ460 mm (18 ')
	Trop charité	Φ200mm (7-2 / 3 ')		Φ250 mm (10 ')		Φ290 mm (10-4 / 5 ')
	En vigueur	Φ600mm (23-5 / 8 ')		Φ660mm (26 ')		Φ700mm (27-1 / 2 ')
Longueur d'espace efficace		200 mm (8 ')
Largeur du lit		336 mm (13 '')
Capacité de repos régulier		12 mm ~ 178 mm (0,47 '' ~ 7 '')
Capacité de suivi		15 mm ~ 90 mm (0,59 '' ~ 3,54 '')
Broche	Alésage de la broche	Φ80 mm (3- 1/ 8 ')
	Conique de l'alésage	MT-7 (MT-5)
	Port de broche: Camlock	D1-6
	Nombre de vitesse	12 étapes
	Plage de vitesse	42-1800 tr / min		42-1800 tr / min ou 25-1800 tr / min
Coupure de fil		Plage métrique / Non		Gamme Whitworth	DP Range / Non	Plage de modules / Non
		0,5 à 20 mm / 24		72 ~ 1 5/ 8tpi / 61	96 ~ 3 1/ 4dp / 45	0,25 ~ 10MP / 20
Gamme de flux	Longitudinal	0,04 ~ 2,46 mm / r (0,0015 '~ 0,0913 ' / r)
	Croix	0,02 ~ 1,23 mm / r (0,0005 '~ 0,0365 ' / r)
Manche	Diamètre externe	Φ75 mm (3 ')
	Conique de l'alésage	MT-4		MT-4		MT-5
	Max. traverser	130 mm (5 ')
Voyage maximum de repos composé		100 mm (4 ')
Voyage maximal de la diapositive croisée		280 mm (11 ')
Taille de l'outil maximum (W x H)		25x25 mm (1''x1 '')
Puissance du moteur principal (vitesses doubles)		5,5 kW / 7,5 ch
Dimensions globales (L x W x H)		2810 / 2310x1000x1255 mm (111 '' / 91''x39'''x49 '')		3300/2810 / 2310X1000X1275MM (130 '' / 111 '' / 91'''x39''x50 '')		3320/2810 / 2310x1100x1295 mm (131 '' / 111 '' / 91'''x4''x51 '')
Poids net (kg)		2550 kg	2250 kg	2600 kg	2300 kg	2900 kg		2650 kg	2350 kg
Entrée d'alimentation principale (230 V)		8800W / S 6-40%
Sortie principale (230 V)		5600w / s1 100

Accessoires standard de GH1440ZX, GH1460ZX, GH1640ZX, GH1660ZX, GH1840ZX, GH1860ZX, GH1880ZX Manuel de précision du manuel de précision

1. 3-maw φ250 mm (10 ') Chuck;         2. 4-maw φ300mm (12 ') Chuck;

3. Repos régulier: 20-180 mm;                      4. Suivez le repos: 12-90 mm;

5. Plaque de visage;                                                              6. système de liquide de refroidissement;

7. Lumière de travail;                                                             8. Boîte à outils;



Accessoires en option de GH1440ZX, GH1460ZX, GH1640ZX, GH1660ZX, GH1840ZX, GH1860ZX, GH1880ZX MANUEL DE PRÉCISION MANUEL TUTHE LATHE

1. Attachement de tournure à conier;                     2.

3. Poste d'outil de changement rapide;                            4. DRO à 2 axes ou à 3 axes;
