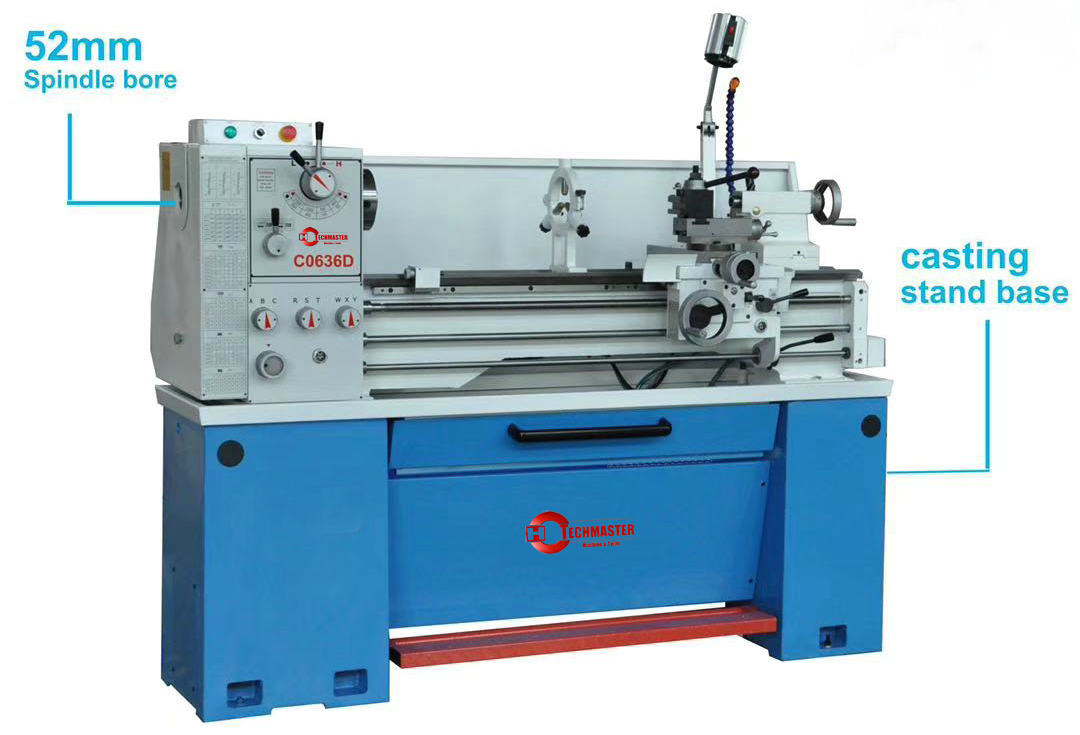

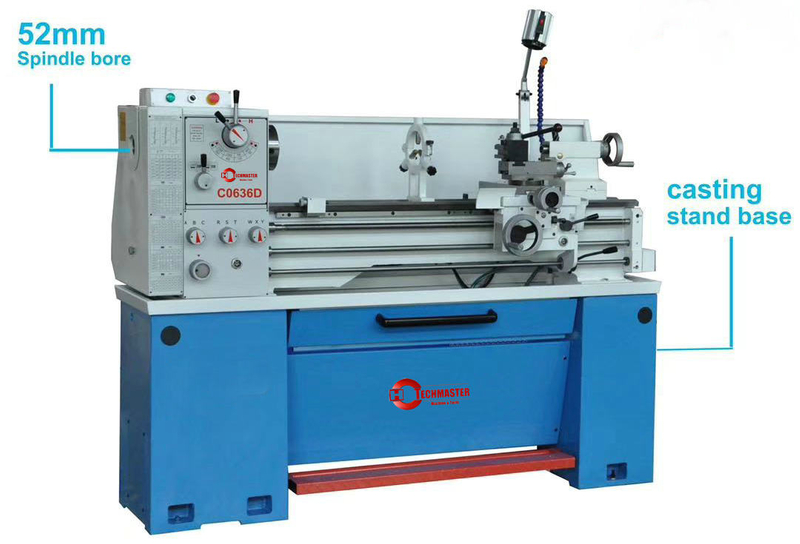

Boîte d'alimentation supérieure de 52 mm.

/ C0636D
◆ Pas de changement de vitesse dans la boîte à outils.
◆ La catégorie de threads complète, non seulement du thread métrique de coupe et du fil impérial, mais aussi du thread diamétral et du fil du module.
◆ Alimentation croisée minimale 0,01 mm / révérend, alimentation longitudinale minimale 0,046 mm / rév.

Spécifications techniques

  Swing sur le lit ..............................................................................................................  360 mm (14 ″)

  Swing Over Support ........................................................................................................  230 mm (9 ″)

Swing sur l'espace ...............................................................................................................  508 mm (20 ″)

Hauteur centrale ............................................................................................................... 182 mm (7.16 ″)

  Distance entre les centres ........................................................................................... 1000 mm (40 ″)

  Largeur du lit ............................................................................................. ....................... 186 mm (7,36 ″)

  Hauteur du lit ............................................................................................................... 308 mm (12.12 ″)

  Sortie du moteur ............................................................................................................................... 1,5KW

  Alésage de la broche ........................................................................................................................ 52 mm (2 ″)

  Système Camlock ......................................................................................................................... D5

  Vitesse de broche ................................................................................................................ 90-2000R.PM

  Voyage de diapositives croisées ........................................................................................................... 160 mm (6,3 ″)

  Voyage de diapositive composé ............................................................................................... 68 mm (2,7 ″)

Diamètre de cire de plomb ....................................................................................................... 22 mm (0,87 ″)

  Diamètre de la tige d'alimentation ....................................................................................................... 19 mm (0,75 ″)

  Coupe aussi (MAX.SECTION) ........................................................................... 16 mmx16 mm (5/8 ″ × 5/8 ″)

  Fil de filetage ..................................................................................................................... 4—112tpi

  Thread métrique .................................................................................................................... 0.1—7 mm

  Fil diamétral ........................................................................................................... 16-112dp

  Fil de module ........................................................................................................... 0.1-1.75MP

  Alimentation longitudinale .............................................................................................  0.00168—0.1175in / R

  Feed croisé .....................................................................................................  0.00046—0.03231In / R

  Diamètre de la plume de la poulet

  Poids (environ). ..................................................................................................................… 720kg
