♥ Présentation du produit

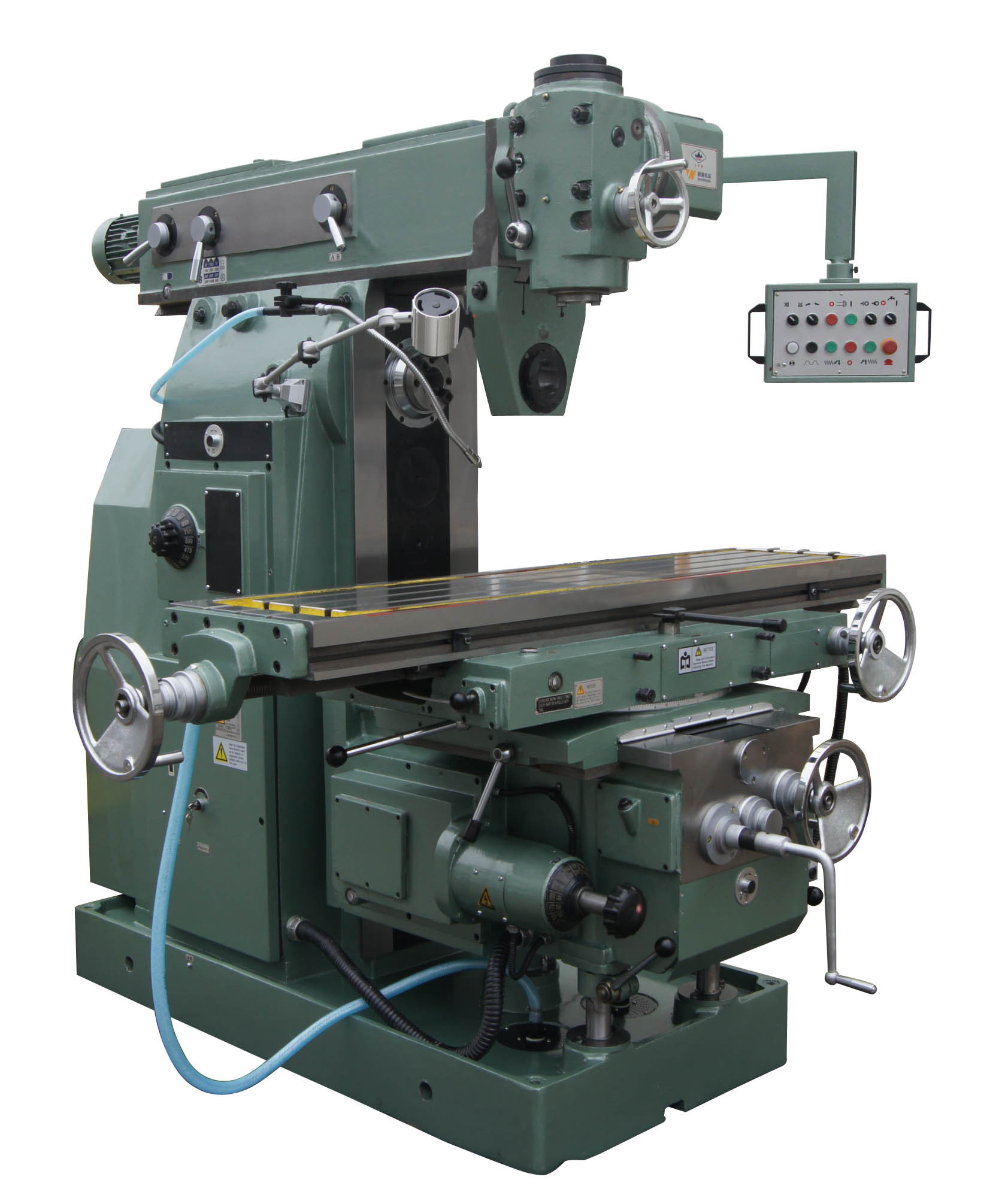

☆ X6242 Universal Tirred Head Milling Machine Installer une tête de tourelle sur le broyage de type genou universel x6142. Le manchon de la tête de tourelle flexible pour correspondre au mouvement de la direction, il peut également être utilisé pour mourir des bevels, des forages, une alésage ou un bourent fin et un trou peu profond incliné.
♥ Caractéristiques de la machine
☆ monté avec un coupeur de fraisage à visage différent, un coupeur de fraisage cylindrique, un coupeur de fraisage latéral, un coupeur d'angle et un fraitement formé, un perceuse, un coupe-bancaire, la machine est adaptée pour traiter la surface plate et inclinée, les fentes, le trou d'angle arbitraire, l'équipement et les pièces de bataille diverses.
☆ équipé d'accessoires en option, tels que la division de la tête et de la table rotative, la machine peut être applicable au traitement polyvalent.
☆ La direction du mouvement est modifiée par l'embrayage mécanique. À l'intérieur de la boîte de vitesses d'alimentation, l'embrayage mécanique au lieu de l'embrayage magnétique pour protéger les pièces de la machine et les composants électriques et prolonger la durée de vie.
☆ Système complet de liquide de refroidissement et de lubrification.
☆ L'équipement DRO est facultatif.
♥ machine p aramètre
CODE | ARTICLE | DÉTAILS | |
1 | Table de travail （Largeur × longueur） | MM | 420 × 1800 |
2 | T quetes | MM | 3 × 18 |
3 | Distance entre les emplacements T | MM | 90 |
4 | Max.Lo charge de la table de travail | kg | 800 |
VOYAGE | |||
5 | X axe (manuel / puissance) | MM | 1200/1180 |
6 | Axe Y (manuel / puissance) | MM | 360/3500 |
7 | Axe Z (manuel / puissance) | MM | 470/450 |
BROCHE | |||
8 | Taper de trou de broche vertical | 7:24, ISO40 # | |
9 | Taper de trou de broche horizontal | 7:24, ISO50 # | |
10 | Diamètre vertical du trou de la broche | Φ20 | |
11 | Diamètre horizontal du trou de la broche | Φ29 | |
12 | Diamètre de roulement avant de la broche verticale | Φ95 | |
13 | Diamètre du roulement avant de la broche horizontale | Φ100 | |
14 | Étapes de vitesse verticale de la broche | 12 | |
15 | Plage de vitesse verticale de la broche | r / min | 52-1400 |
16 | Broche horizontale a rapproché les marches | 18 | |
17 | Spindle horizontale Spped Range | r / min | 30-1500 |
ALIMENTATION | |||
18 | Étapes de vitesse d'alimentation | 18 | |
19 | Plage de vitesse d'alimentation: X longitudinal | mm / min | 22-1100 |
20 | Plage de vitesse d'alimentation: croix y | mm / min | 22-1100 |
21 | Plage de vitesse d'alimentation: z vertical | mm / min | 8.3-410 |
22 | Plage d'alimentation rapide: x longitudinal | mm / min | 2400 |
23 | Plage d'alimentation rapide: croix y | mm / min | 2400 |
24 | Plage d'alimentation rapide: z vertical | mm / min | 900 |
Source d'énergie | |||
25 | Puissance du moteur principal | kw | 11 |
26 | Vitesse tournante du moteur principal | r / min | 960 |
27 | Alimentation moteur | kw | 3 |
28 | Alimentation du moteur | r / min | 1420 |
29 | Puissance de pompe de liquide de refroidissement | kw | 0.12 |
30 | Pompe de liquide de refroidissement | litre / min | 2760 |
31 | Puissance du moteur de la tête de broyeur vertical | kw | 3 |
32 | Vitesse de rotation du moteur de tête de broyeur vertical | r / min | 1420 |
AUTRES | |||
33 | Max. Angle rotatif de la table | ± 45 ° | |
34 | Angle rotatif de tête de broyeur universel | 360 ° | |
35 | Distance de la broche horizontale face à la table de travail | MM | 30-500 |
36 | Distance du centre de broche horizontal au bras | MM | 201 |
37 | Distance de la face de la broche véridique au centre de l'aépidé horizontal | MM | 60-140 |
38 | Voyage vertitule de la broche verticale | MM | 80 |
39 | Dimension machine | MM | 2522 × 2262 × 2210 |
40 | Poids de la machine | kg | 5300 |
