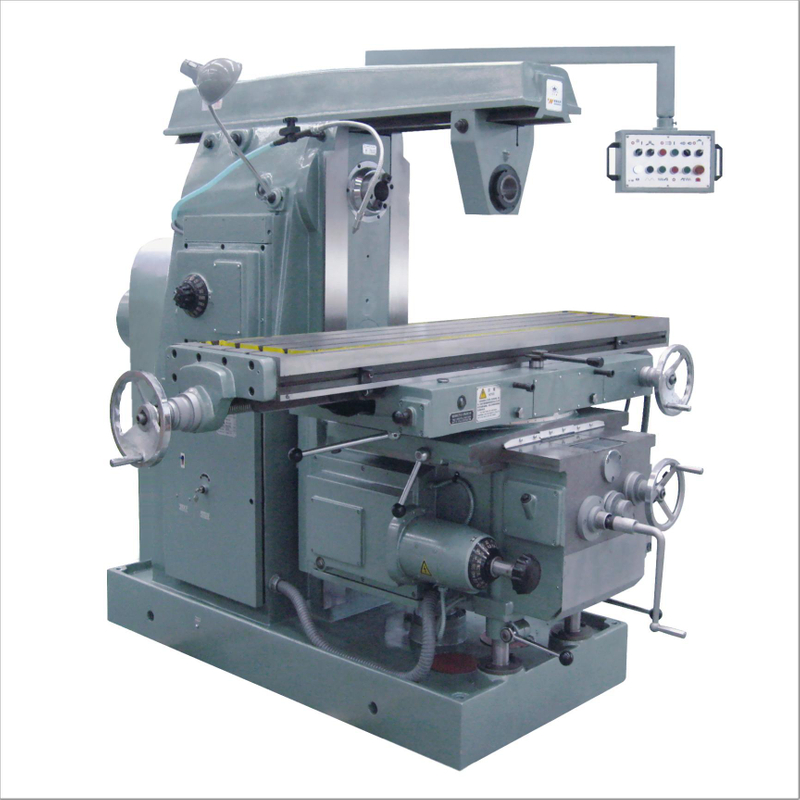

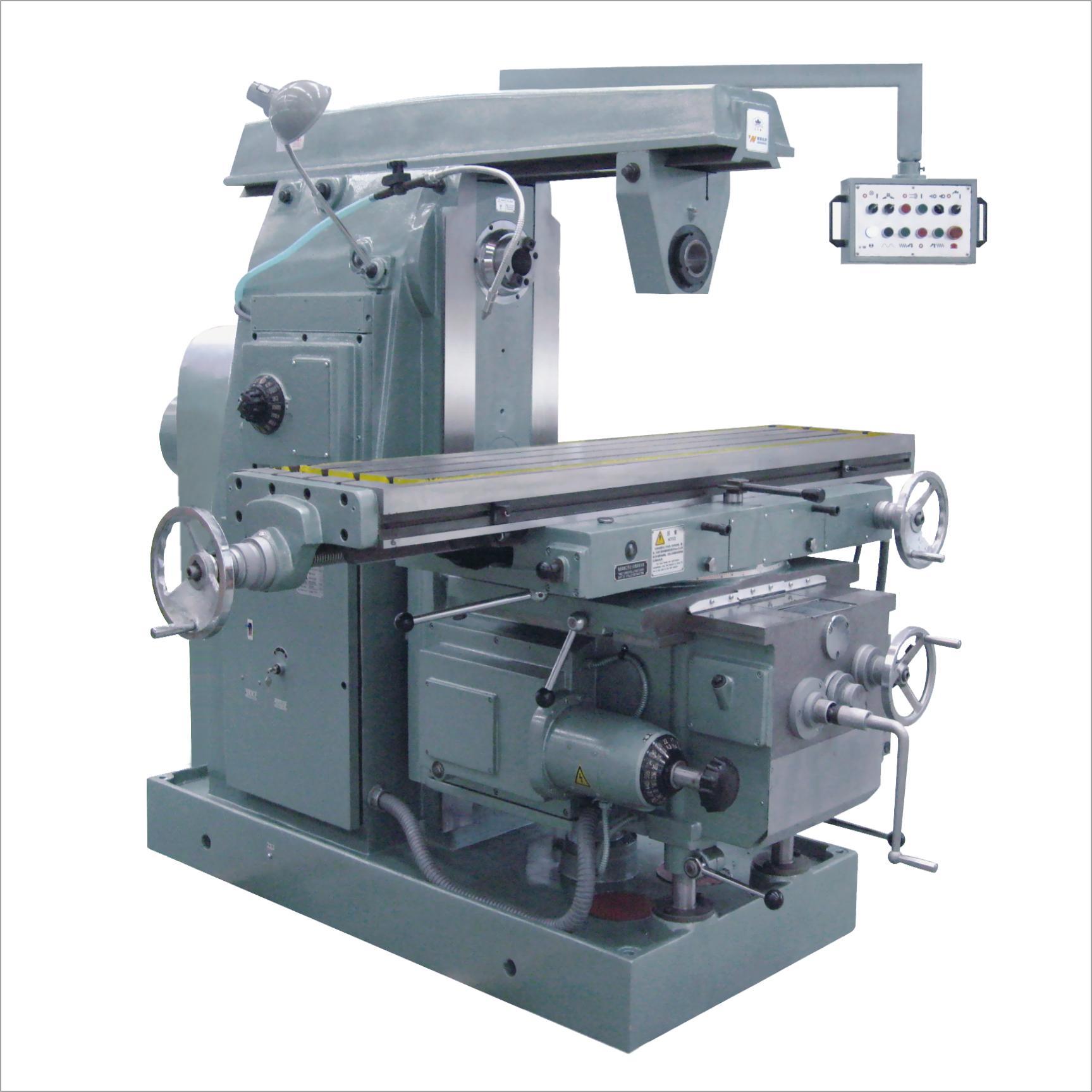

♥ Présentation du produit
☆ monté avec le visage, cylindrique, côté, biseauté et frappeurs formés, la machine est adaptée pour traiter la surface plate et inclinée, les fentes et les engrenages sur divers pièces de travail. Équipé avec des accessoires en option, tels que la tête de broyage vertical et la tête de division, la machine peut être applicable au traitement polyvalent. Il s'agit d'une machine-outil idéale pour l'usinage du processus, de l'entretien, de l'instrument, de la matrice et des moules.
♥ Caractéristiques de la machine
☆ La table de travail peut faire tourner ± 45 ° et s'appliquer à des aliments automatiques et rapides.
☆ Les voies durcies et glissantes assurent une grande précision.
☆ Avec une puissance du moteur élevée et une vitesse de plage large, la machine s'adapte à la coupe à grande vitesse lors de l'utilisation de coupeurs en alliage dur.
☆ Avec la transmission des engrenages dans le corps de la machine et la plate-forme de levage, la machine est suffisamment rigide pour supporter un traitement lourd.
☆ Système complet de liquide de refroidissement et de lubrification.
☆ L'équipement DRO est facultatif.
♥ machine p aramètre
CODE | ARTICLE | DÉTAILS | |
1 | Table de travail （Largeur × longueur） | MM | 420 × 1800 |
2 | T quetes | MM | 3 × 18 |
3 | Distance entre les emplacements T | MM | 90 |
4 | Max.Lo charge de la table de travail | kg | 800 |
VOYAGE | |||
5 | X axe (manuel / puissance) | MM | 1200/1180 |
6 | Axe Y (manuel / puissance) | MM | 360/350 |
7 | Axe Z (manuel / puissance) | MM | 470/450 |
BROCHE | |||
8 | Taper de trou de la broche | 7:24, non: 50 | |
9 | Étapes de vitesse de la broche | 18 | |
10 | Plage de vitesse de la broche | r / min | 30-1500 |
11 | Diamètre de la tonnelle | MM | φ32 φ50 |
ALIMENTATION | |||
12 | Étapes de vitesse d'alimentation | 18 | |
13 | Plage de vitesse d'alimentation: X longitudinal | mm / min | 22-1100 |
14 | Plage de vitesse d'alimentation: croix y | mm / min | 22-1100 |
15 | Plage de vitesse d'alimentation: z vertical | mm / min | 8.3-410 |
16 | Plage d'alimentation rapide: x longitudinal | mm / min | 2400 |
17 | Plage d'alimentation rapide: croix y | mm / min | 2400 |
18 | Plage d'alimentation rapide: z vertical | mm / min | 900 |
Source d'énergie | |||
19 | Puissance du moteur principal | kw | 11 |
20 | Alimentation moteur | kw | 3 |
21 | Tension / fréquence (selon vos besoins) | V / hz | 380/50 |
AUTRES | |||
22 | Max. Angle rotatif de la table | ± 45 ° | |
23 | Distance du centre de broche au bras | MM | 200 |
24 | Distance du tableau du centre au guide vertical | MM | 280-650 |
25 | Distance du centre de la broche à la surface de la table de travail | MM | 30-500 |
26 | Dimension machine | MM | 2522 × 2262 × 2047 |
27 | Dimension de package | MM | 2470 × 2400 × 2530 |
28 | Poids de la machine | kg | 4500 |
