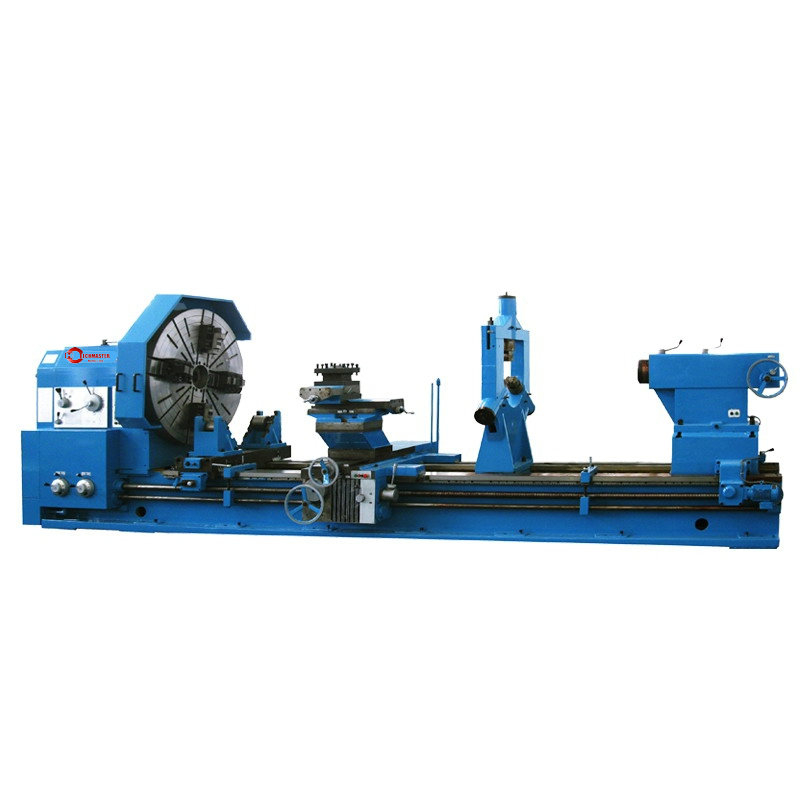

Swing Dia.1250mm-2000 mm (16T) grand diamètre de swing
| Quantité: | |
|---|---|
Description manuelle de la machine ordinaire ordinaire 10t
Cette série de machines-outils est principalement utilisée pour entreprendre toutes sortes de travaux de virage, il peut transformer toutes sortes de parties de l'extrémité, cylindrique, alésage et métrique, filetage de pouce, filetage de module, filetage de diamètre. Peut être utilisé sur la tourelle pour couper le cône seul, mais peut également être utilisé sur le couteau avec l'alimentation verticale avec le long moteur conique. En outre, peut également supporter le forage, la nidification, l'ennui et d'autres processus. La puissance de la machine, la rigidité et peuvent utiliser des outils de coupe en carbure pour la coupe de fil, pour traiter une variété de métaux ferreux et de métaux non ferreux.
C61125 / 16T est un produit de base, le diamètre maximal du diamètre du lit de 1250 mm.
C61160 / 16T est le type de base de produit élevé, le diamètre maximum du diamètre du lit de 1600 mm
C61180 / 16T est le type de base de produit élevé, le diamètre maximum du diamètre du lit de 1800 mm.
C61200 / 16T est le type de base de produit élevé, le diamètre maximum du diamètre du lit de 2000 mm.
| ARTICLE | UNIT | C61125 | C61160 | C61180 | C61200 |
| Capacités | |||||
| Balancer sur le lit | MM | 1250 | 1600 | 1800 | 2000 |
| Balancer sur la voiture | MM | 900 | 1250 | 1450 | 1650 |
| Max.Length of Work Piece | MM | 3000 4000 5000 6000 8000 10000 12000 | |||
| Longueur maximale | MM | 2800 3800 4800 5800 7800 9800 11800 | |||
| Pan de guidage | MM | 1100 | |||
| BROCHE | |||||
| Nez de fuseau | MM | A2-15 | |||
| Alésage de la broche | MM | 100 | |||
| Trou de fuseau de la broche | Métrique140 | ||||
| Gamme de vitesses de broche | r / min | En avant: 3.15 ~ 315 ； Inverse: 3,5 ~ 291 | |||
| Non des vitesses de broche | r / min | En avant ： 21 ； Inverse ： 12 | |||
| ALIMENTATION | |||||
| Non. De longitudinal et croix | 56/56 | ||||
| Feed par révolution | MM | Longitudinal: 0,1 ~ 12 ； transversal: 0,05 ~ 6 ； tourelle up: 0,025 ~ 3 | |||
| N ° et gamme de fil métrique | 44 ； 1 ~ 120 mm | ||||
| N ° et gamme de filetage | 31 ； 28 ~ 1/4 ″ | ||||
| N ° et plage de thread de module | 45; 0,5 ~ 60 mm | ||||
| N ° et gamme de dia. fil | 38; 1/2 ~ 56dp | ||||
| TOURELLE | |||||
| Distance de la ligne médiane et du plan de repos de l'outil | MM | 53 | |||
| Poste d'outil Poste de swing | ° | ± 90 ° | |||
| Max.travel de la diapositive transversale | MM | 740 850 900 900 | |||
| Max.travel de la diapositive supérieure | MM | 360 | |||
| Section de la tige d'outil | MM | 50 （380x380） | |||
| Voyage du poste d'outil (par tournant des cadrans) | MM | 0,05 (0,002 ″) | |||
| Étouffage | |||||
| Diale de la poule arrière | MM | 260 | |||
| Voyage de la pouette de trempage | MM | 300 (12 ″) | |||
| Trou conicité de la plume de la poulet | Métrique80 | ||||
| AUTRES | |||||
| Puissance du moteur principal | kw | 30 | |||
| Longueur | MM | 6120 7120 8120 9120 11120 13120 15120 | |||
| Largeur | MM | 2058 2130 2330 2430 | |||
| Hauteur | MM | 2200 2380 2480 2580 | |||
| Poids max de la pièce | t | 16 | |||
