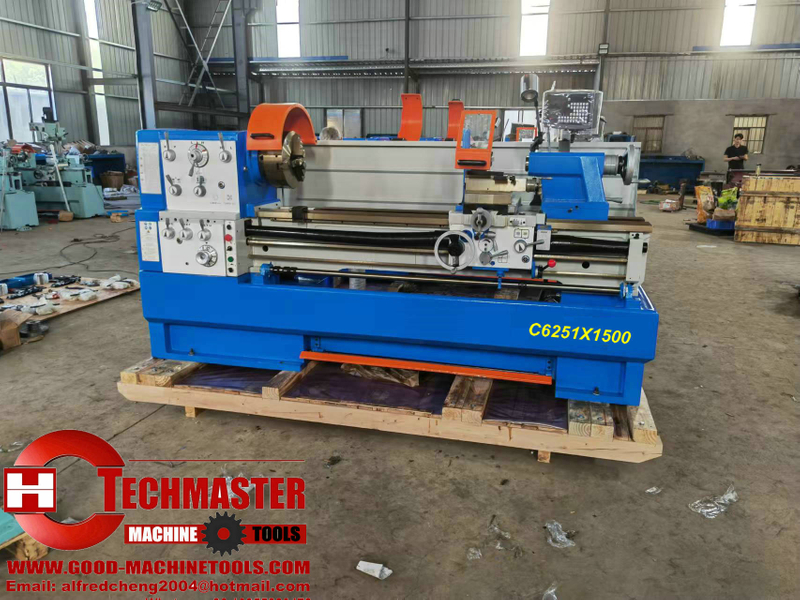

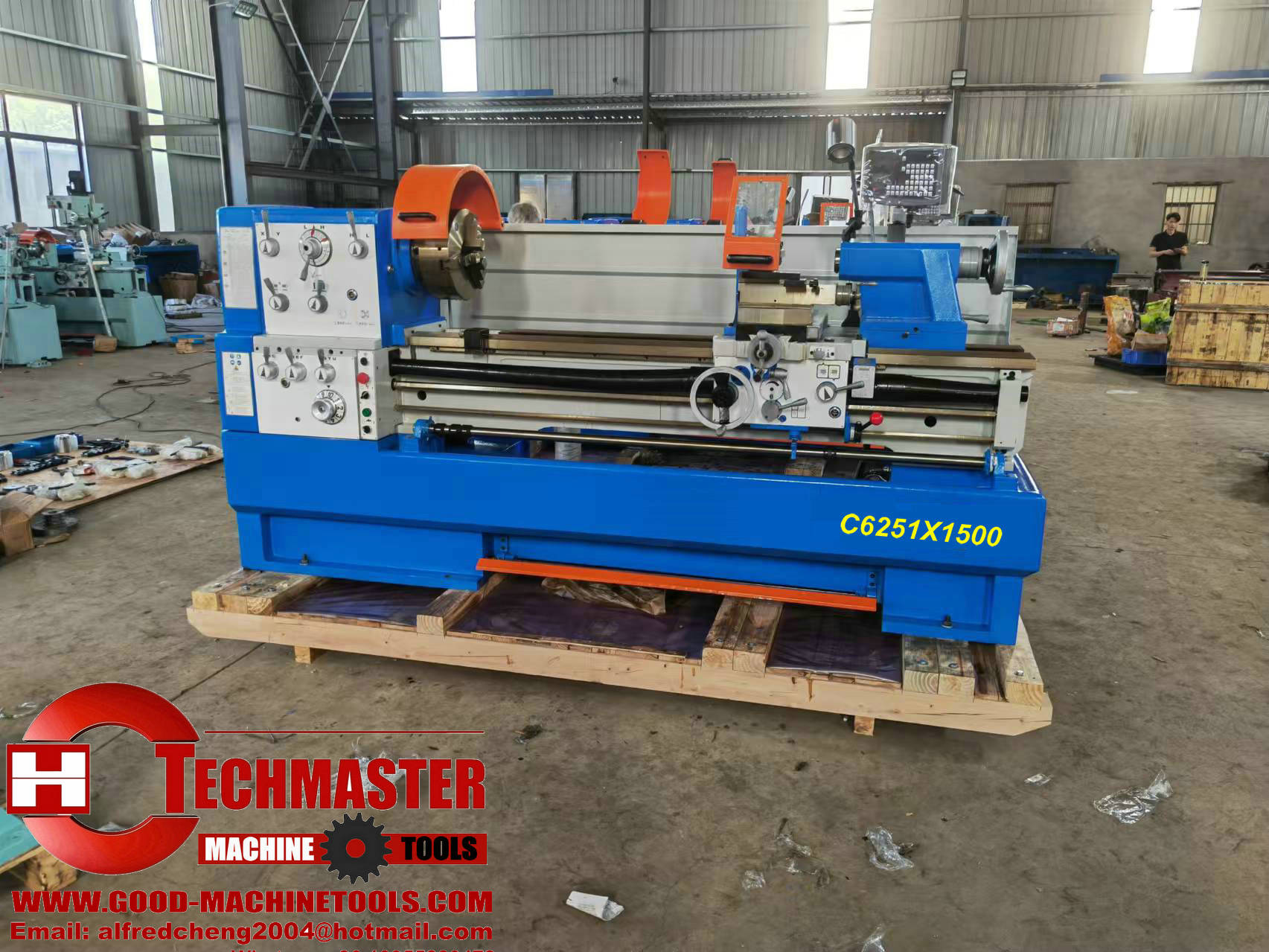

C6251X1000 / 1500 mm / 2000 mm
| Quantité: | |
|---|---|
| Spécification | MODEL |
| C6251 × 1000/1500 mm / 2000 mm | |
| CAPACITÉ | |
| Balancer sur le rouge | 510 mm (20 ') |
| Swing sur la diapositive transversale | 305 mm (11-7 / 8 ') |
| Swing dans le diamètre de l'écart | 735 mm (29 ') |
| Longueur de l'écart valide | 200 mm (8 ') |
| Distance entre les centres | 1000 mm (40 ') |
| Hauteur centrale | 1135 mm |
| Largeur de lit | 350 mm (13-3 / 4 ') |
| Poubelle | |
| Nez de fuseau | D1-8 |
| Alésage de la broche | 80 mm (3-1 / 8 ') |
| Contin de l'alésage de la broche | N ° 7morses |
| Gamme de vitesse de broche | 12changes25-1600r / min |
| Flux et fils | |
| Voyage de repos composé | 130 mm (5-1 / 8 ') |
| Voyage de glissement croisé | 316 mm (12-15 / 16 ') |
| Fil à vis de plomb | 6 mm ou 4t.pi |
| Max. Section de l'outil | 25 × 25 mm (1 × 1 ') |
| Gamme de flux longitudinaux | 35 types 0,059-1,646 mm / rev (0,0022 '- 0,0612 ' / rev) |
| Plage de flux croisés | 35 types 0,020-0.573 mm / révérend (0,00048 '- 0,01354 ' / rev) |
| Pitts métriques de threads | 47 types 0,2-14 mm |
| Pitchs impériaux de fils | 60 types 2-112t.pi |
| Pitts diamétraux de fils | 50 types 4-112d.p. |
| Pitchs de modules de threads | 39 types 0.1-7m.p. |
| Grand | |
| Diamètre de la plume | 75 mm (3 ') |
| Voyage en plume | 180 mm (7 ') |
| Conique de plume | No.5morse |
| Ajustement croisé | ± 13 mm (± 1/2 ') |
| MOTEUR | |
| Puissance du moteur principal | 7,5 kW (10 ch) 3ph |
| Puissance de pompe de liquide de refroidissement | 0,1 kW (1/8 ch), 3ph |
| Dimension et poids | |
| Dimension globale (l × w × h) (cm) | 239 × 115 × 143 |
| Taille d'emballage (L × W × H) (cm) | 245 × 115 × 174 |
| Poids net / poids brut (kg) | 2035/2415 |
3. Accessoires
| ACCESSOIRES | |||
| Accessoires standard | |||
| Partie: Installer sur le tour | |||
| Lampe de travail | |||
| Système de liquide de refroidissement | |||
| Cadran à fil | |||
| Chuck à 3 mâchoires (φ200 mm) | |||
| Arrêt de contact longitudinal | |||
| Repos stable et suivez le repos | |||
| Gardien complet | |||
| Frein à pied et ruban de frein | |||
| Partie: à l'intérieur du paquet avec le tour | |||
| Pistolet à pétrole | |||
| Paddages | |||
| Assiette | |||
| Assiette | |||
| Changer de vitesse | |||
| 4-mâchoires (φ250 mm) | |||
| Centre mort et manche centrale | |||
| Une tâche entière et une boîte à outils | |||
| Manuel d'opération | |||
| Accessoires à usage spécial (Pirce en option) | |||
| Voyage rapide | |||
| Ensemble de frites | |||
| Centre en direct (MT4) | |||
| Fonction de coupe effilée | |||
| 2Axis ou 3Axis Readations numériques (SINO) | |||
| USA TYPE PORTE D'OUTIL TOUJ | |||
| Poste d'outil de changement rapide de type Europe | |||
| Type d'Italie | |||
| CE-Conformité (garde Chuck, garde à outils et gardien de plomb) | |||
| Définir les porte-outils (7pcs ou 9pcs) |
