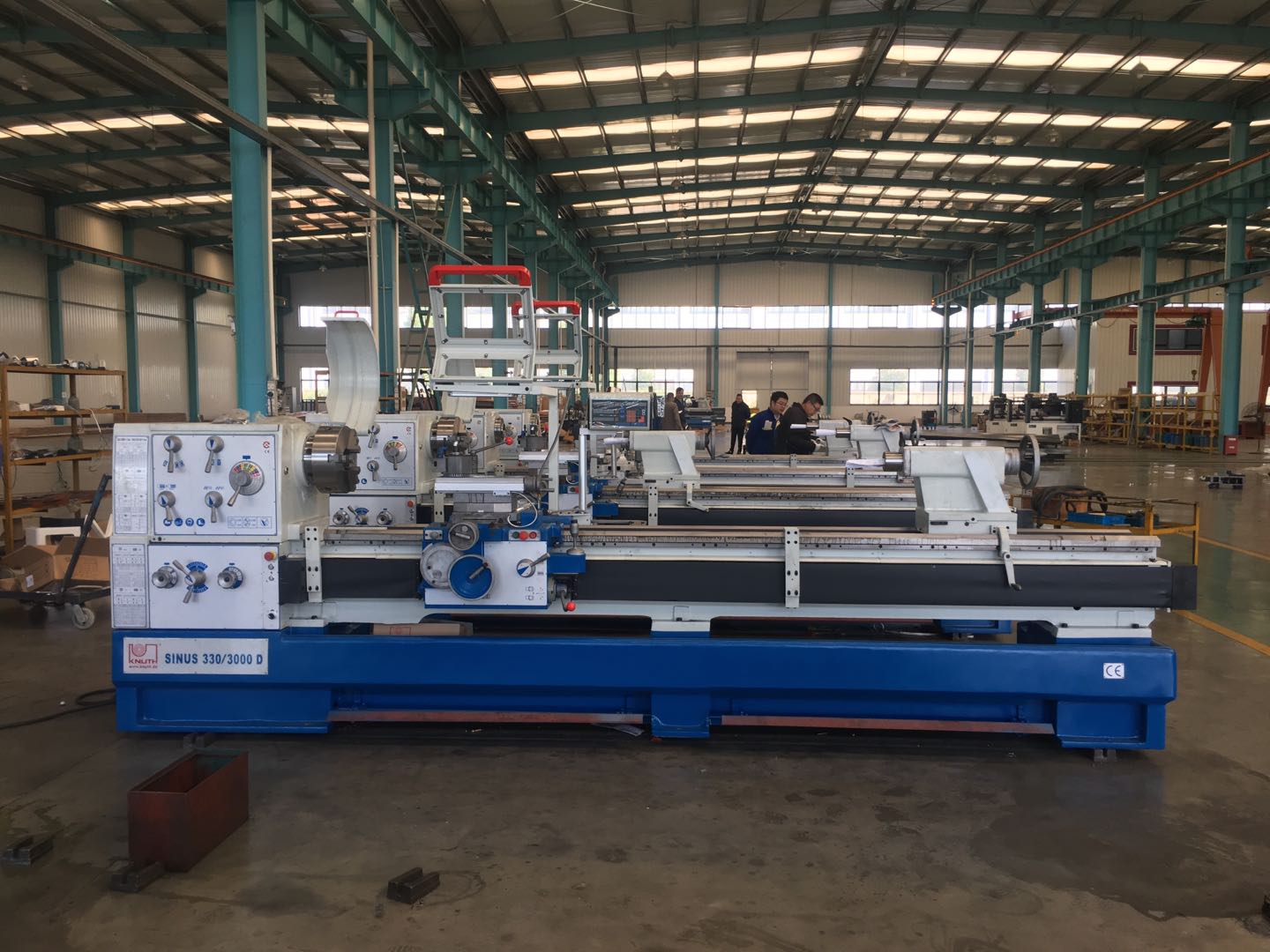

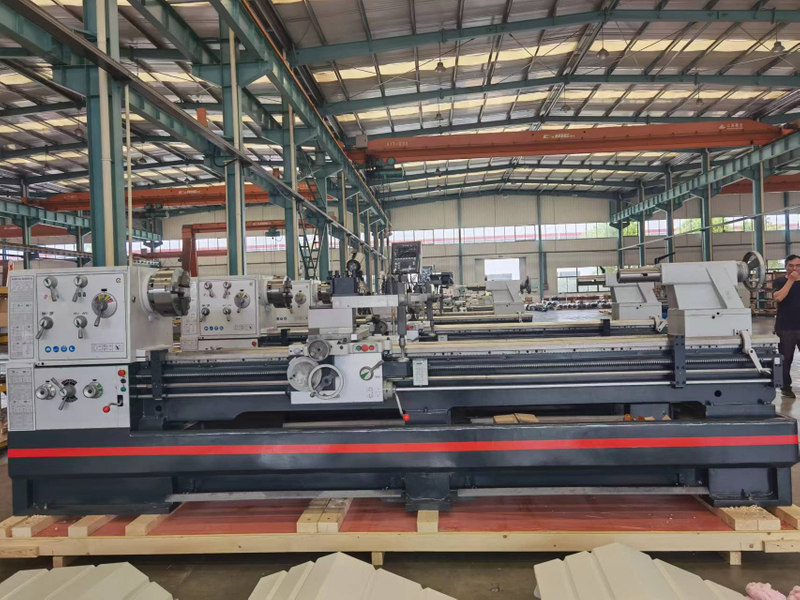

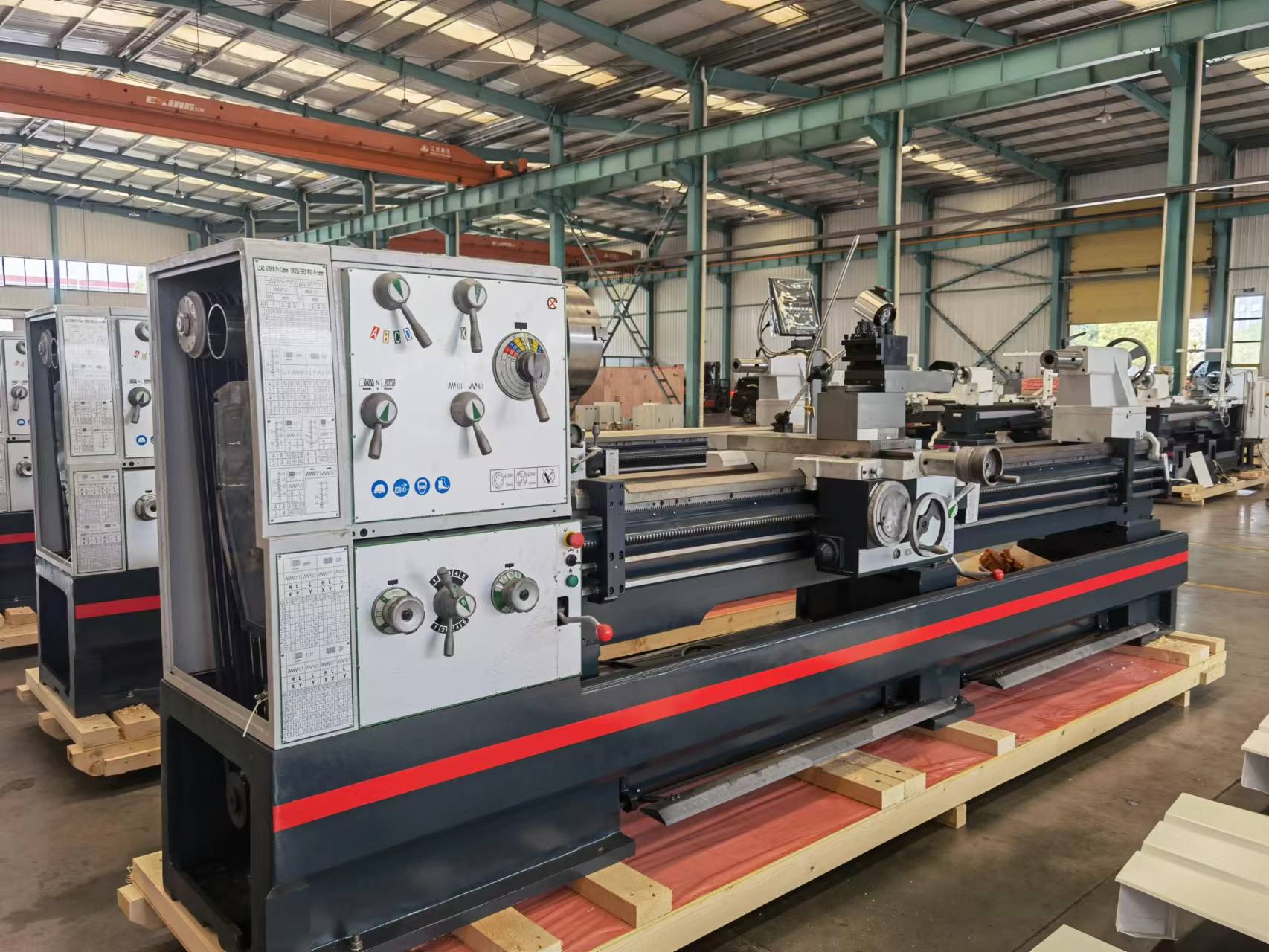

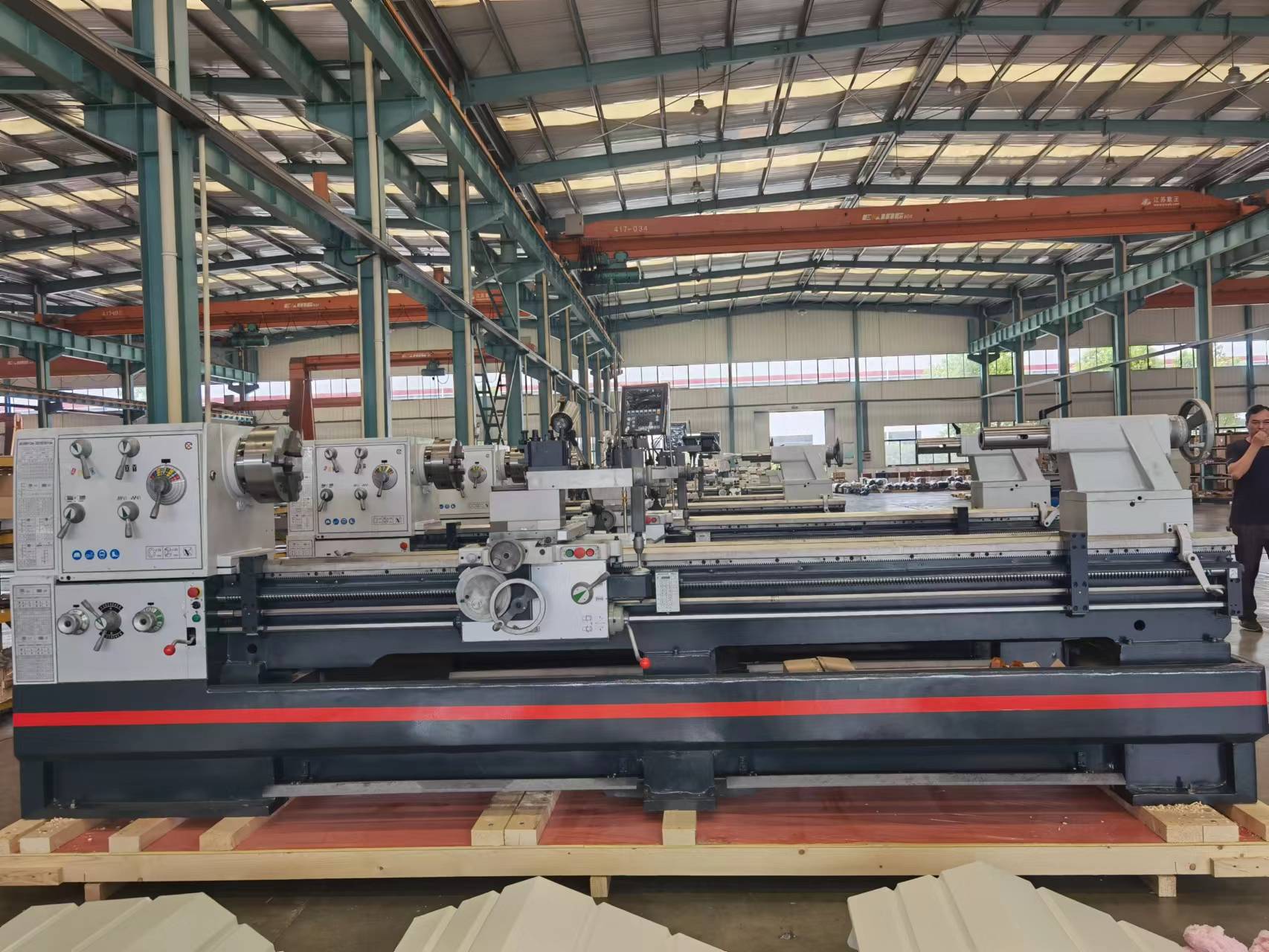

C62660x2000 mm / 3000 mm
| Quantité: | |
|---|---|
| 机床型号 | Type de machine-outil | C62660 (a) | CQ6280 | |
| 机床主参数 | CAPACITÉ | |||
| 床身上最大回转直径 | Balancer sur la diapositive | Φ660 mm | ||
| 拖板上最大回转直径 | Swing sur la diapositive transversale | Φ440 mm | Φ570 mm | |
| 马鞍槽内最大回转直径 | Swing dans le diamètre de l'écart | Φ900mm | Φ1035 mm | |
| 花盘前马鞍有效长度 | Durée de l'écart | 250 mm | ||
| 主轴中心高 | Hauteur centrale | 330 mm | ||
| 两顶尖中心距 | Distance entre les centres | 1500 mm / 2000 mm / 3000 mm | ||
| 床身宽度 | Largeur de lit | 400 mm | 400 mm | |
| 车刀刀杆最大尺寸 （宽 × 高） | Max. Section de l'outil | 25 mm × 25 mm | ||
| 中拖板最大横向行程 | Max. Voyage de la diapositive croisée | 368 mm | 420 mm | |
| 小拖板最大纵向行程 | Max. Voyage de repos composé | 230 mm | 230 mm | |
| 机床主轴参数 | Poubelle | |||
| 主轴孔径 | Alésage de la broche | Φ105 mm | ||
| 主轴头部联接型式 | Nez de fuseau | D1-8 | ||
| 主轴变径衬套锥度 | Contin de l'alésage de la broche | Φ113 mm (1:20) / mt5 | ||
| 主轴转数级数 | Numéro de vitesse de la broche | 16 | ||
| 主轴转速范围 | Gamme de vitesse de broche | 25 ～ 1600 tr / min | 25 ～ 1600 tr / min | |
| 切削螺纹、走刀量范围及种数 | Flux et fils | |||
| 大丝杆规格 | Hauteur de vision | Φ40 mm × 2t.pi ou φ40 mm × 12 mm | ||
| 英制螺纹范围及种数 | Gamme de fils de pouces | 7/16 ～ 80t.pi (54 types) | ||
| 公制螺纹范围及种数 | Gamme de fils métriques | 0,45 ～ 120 mm (54 types) | ||
| 径节范围及种数 | Gamme de pas diamétriques | 7/8 ～ 160 dp (42 types) | ||
| 模数范围及种数 | Gamme de pas de module | 0,25 ～ 60MP (46 types) | ||
| 公制主轴每转纵向走刀量 | Plage des aliments longitudinaux dans la vis du plomb métrique | 0,044 ～ 1,48 mm / REV (25 types) | ||
| 英制主轴每转纵向走刀量 | Plage des aliments longitudinaux en pouces Vis de plomb | 0,00165 '～ 0,05497 ' / rev (25 types) | ||
| 公制主轴每转横向走刀量 | Plage des flux croisés dans la vis du plomb métrique | 0,022 ～ 0,74 mm / REV (25 types) | ||
| 英制主轴每转横向走刀量 | Plage des flux croisés en pouce à vis de plomb | 0,00083 '～ 0,02774 ' / rev (25 types) | ||
| 机床尾架参数 | Étouffage | |||
| 尾架套筒行程 | Voyage en plume | 235 mm | ||
| 尾架套筒外径 | Diamètre de la plume | Φ90 mm | ||
| 尾架套筒内孔锥度 | Conique de plume | MT5 | ||
| 机床电机规格 | MOTEUR | |||
| 主电机功率 | Puissance du moteur principal | 7,5 kW (10 ch) | ||
| 冷却泵电机功率 | Puissance de pompe de liquide de refroidissement | 0,09 kW (1 / 8HP) | ||
| 机床尺寸及重量 | Dimension et poids | |||
| 外型尺寸 (长 × 宽 × 高) | Dimension globale (L × W × H) | 321/371/471 cm × 123 cm × 160cm | 321/371/471 cm × 123 cm × 167 cm | |
| 包装箱尺寸 (长 × 宽 × 高) | Taille d'emballage (L × W × H) | 324/374/474 cm × 114 cm × 184 cm | 324/374/474 cm × 114 cm × 191 cm | |
| 机床净重 | Poids net | 3060/3345 / 3710kg | 3220/3505 / 3870KG | |
| 机床毛重 | Poids brut | 3535/3835 / 4310kg | 3705/4005/4480kg | |
