Diamètre de swing 50-1800 mm léger et tour de tour de tournure sphérique lourde
| Quantité: | |
|---|---|
Description de la machine à tour de tour sphérique
La valve à billes a été introduite dans les années 1950 et a été largement utilisée dans les aliments, la médecine, le pétrole, le produit chimique, le gaz naturel, l'acier, la protection de l'environnement, le conservation de l'eau, l'électricité, le municipal, le papier et d'autres industries pour contrôler la circulation et le blocage du milieu de transport des pipelines. Avec le développement soutenu et fort de l'économie nationale, l'utilisation de grandes vannes à billes augmente d'année en année et continue de proposer de nouvelles exigences.

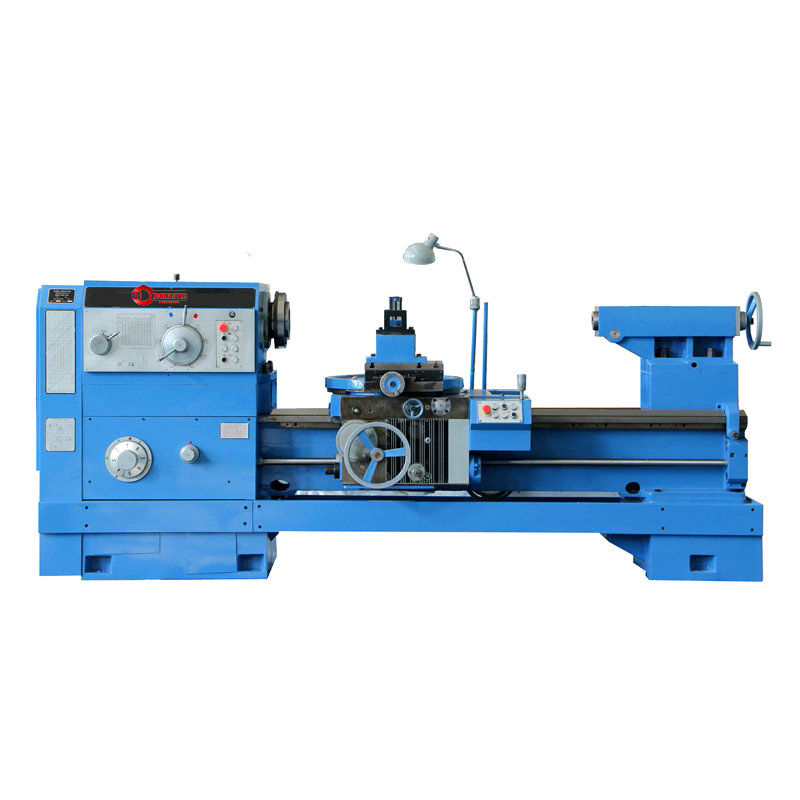

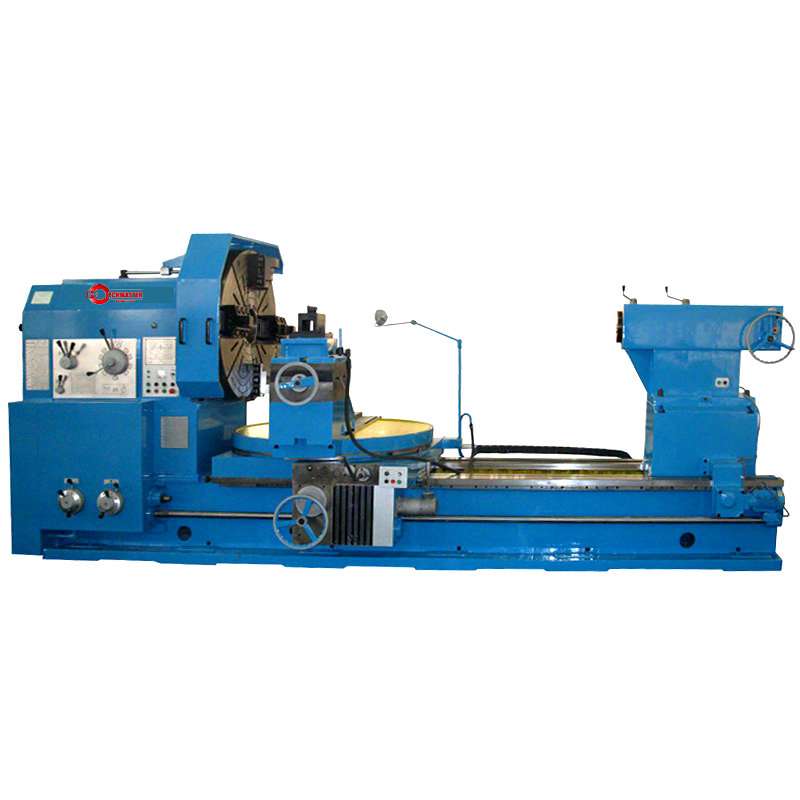

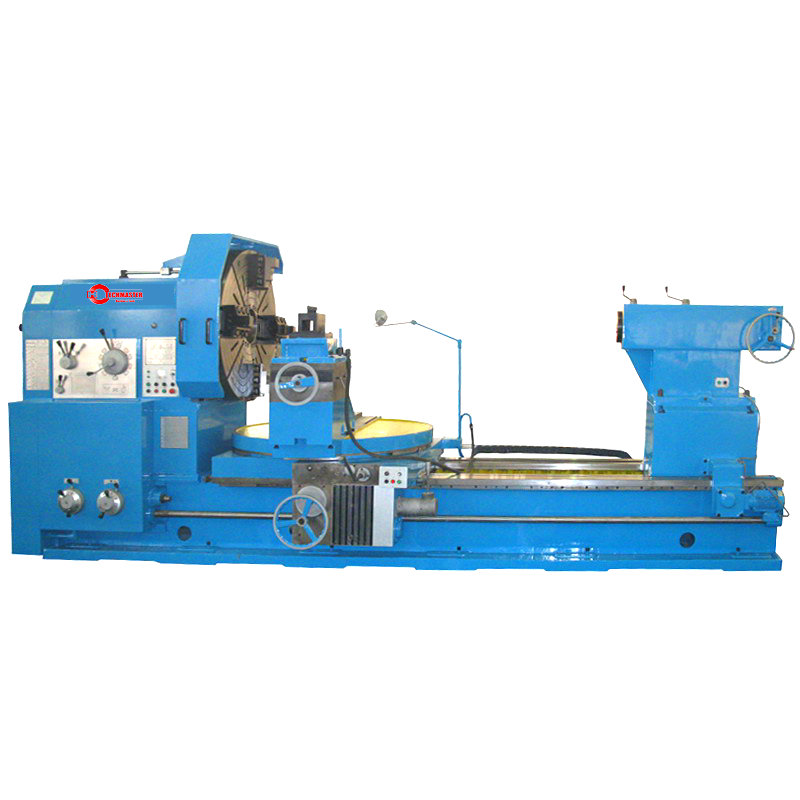

La machine à tour de tour sphérique, également appelée tour de tour à balle, tour de tour de surface à bille externe ou machine à tour de globe, est principalement utilisée pour l'usinage à billes de bille à billes de clé à soupape. Notre entreprise a développé le tour sphérique selon la demande du marché, principalement utilisé pour la balle extérieure de la voiture rugueuse à balle à boulets, le broyage fin et le broyage. Mais a également une partie générale des performances de traitement du tour général, telles que la transformation cylindrique, l'alésage, la fin, etc. Pour répondre à une variété d'exigences de traitement des pièces sphériques et pour répondre à la précision dimensionnelle et à la qualité de la surface, de faibles coûts de production et d'autres exigences. Les spécifications du tour sphérique sont C6555, C6595, C65160, C65180, etc., le plus grand diamètre du corps de la pièce φ940-φ2500mm, le plus petit diamètre de la sphère de traitement φ550-φ1800mm.
| ARTICLE | UNIT | C6555 | C6595 | C65160 | C65180 |
| Max. Diale de sphérique | MM | 550 | 900 | 1600 | 1800 |
| Min. Diale de sphérique | MM | 50 | 260 | 1000 | 1200 |
| Diale de trou de la broche | MM | 100 | 130 | 100 | 100 |
| Conique de trou de la broche | MM | 120 | 140 | 140 | 140 |
| Nombre de vitesses de broche | 18 | 21 (12) | 21 (12) | 21 | |
| Gamme de vitesses de broche | r / min | 6 ~ 800 | 3,15 ~ 315 | 3,15 ~ 315 | 3,15 ~ 315 |
| Spindle Speeds inverse | r / min | 11 ~ 838 | 3,5 ~ 291 | 3,5 ~ 291 | 3,5 ~ 291 |
| Angle pivotant de la pochette | ° | ± 90 | ± 90 | ± 55 | ± 55 |
| Puissance principale | kw | 11 | 22 | 30 | 30 |
| Poids | t | 4.4 | 12 | 25.4 | 27.4 |
| Longueur | MM | 3725 | 4700 | 6120 | 6220 |
| Largeur | MM | 1280 | 2500 | 2620 | 2720 |
| Hauteur | MM | 1690 | 2000 | 2520 | 2620 |
