Caractéristiques du produit
* La surface des voies Bedways est durcie la fréquence supersonique.
* Les engagements se préparent avec précision pour réduire le bruit.
* Le système de broche est de rigidité et de précision élevée.
* Structrue d'alimentation rapide est disponible sur le tablier.
Différence entre CH et CHF Serie
* Les boîtes d'alimentation des deux modle sont la différence.
* La série CH a besoin de vitesses de changement et la série CHF n'a pas besoin d'usinage en threads.

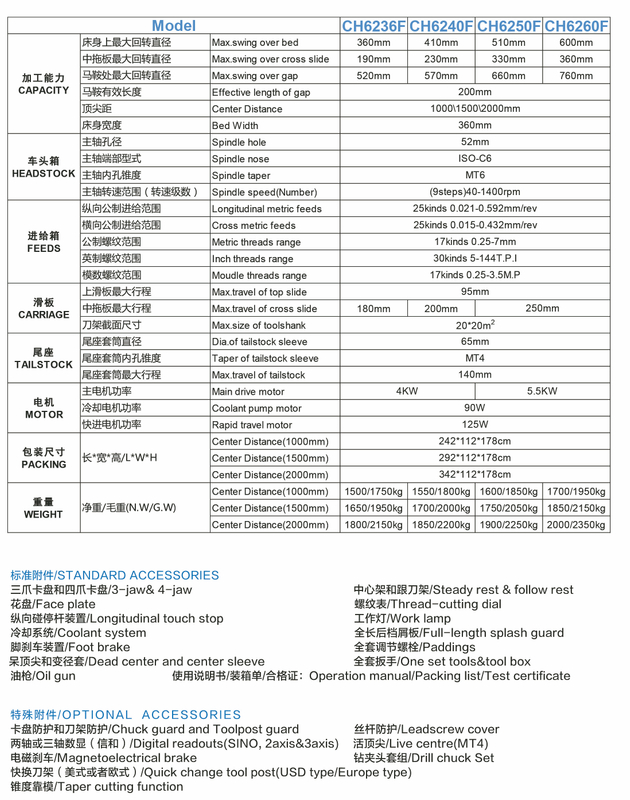

| Modèle | C6236H | C6240H | C6250H | C6260H | |
| Ch6236f | Ch6240f | Ch6250f | Ch6260f | ||
| CAPACITÉ | Max.swing sur le lit | 360 mm | 400 mm | 500 mm | 600 mm |
| Max.swing sur la diapositive transversale | 190 mm | 230 mm | 330 mm | 330 mm | |
| Max.swing sur l'écart | 520 mm | 560 mm | 660 mm | 760 mm | |
| Durée efficace de l'écart | 200 mm | ||||
| Distance centrale | 750 1000 1500 2000 mm | ||||
| Largeur du lit | 360 mm | ||||
| Poubelle | Trou de la broche | 52 mm | |||
| Nez de fuseau | ISO-C6 | ||||
| Fuseau de fuseau | MT6 | ||||
| Vitesse de broche (numéro) | (9 étapes) 40-1400 tr / min | ||||
| Aliments | Gamme de flux longitudinaux | 0,0832-4,66 mm / r | |||
| Plage de flux croisés | 0,048-2,69 mm / r | ||||
| Gamme de fils métriques | 19 kinds 0,25-14 mm | ||||
| Gamme de fils de pouces | 49kinds 2-40 pouces | ||||
| Gamme de threads Moudle | 11kinds 0,5 à 3,5 mπ π | ||||
| TRANSPORT | Max.travel de la diapositive supérieure | 95 mm | |||
| Max.travel de la diapositive transversale | 180 mm | 200 mm | 250 mm | 250 mm | |
| Max.Size of Toolshank | 20 * 20 mm2 | ||||
| Étouffage | Dia.of poule arrière | 65 mm | |||
| Conique de manche de poulet | MT4 | ||||
| Max.travel de taillon | 140 mm | ||||
| MOTEUR | Moteur d'entraînement principal | 4KW | 5,5 kW | 7,5 kW | |
| Moteur de pompe au liquide de refroidissement | 125W | ||||
| Emballage l * w * h | Distance centrale (750 mm) | 225 * 115 * 175cm | |||
| Distance centrale (1000 mm) | 245 * 115 * 175cm | ||||
| Distance centrale (1500 mm) | 295 * 115 * 175cm | ||||
| Distance centrale (2000 mm) | 345 * 115 * 175cm | ||||
| NW / GW | Distance centrale (750 mm) | 1350 / 1750kg | 1400 / 1800kg | 1500 / 1900kg | 1600 / 2000kg |
| Distance centrale (1000 mm) | 1450 / 1850kg | 1500 / 1900kg | 1600 / 2000kg | 1700 / 2100kg | |
| Distance centrale (1500 mm) | 1600 / 2000kg | 1650 / 2050kg | 1750 / 2150kg | 1900 / 2300kg | |
| Distance centrale (2000 mm) | 1750 / 2150kg | 1800 / 2200kg | 1900 / 2300kg | 2050 / 2450kg | |
| *** Accessoires standard | |||||
| 3 mâchoires et 4-mâchoires | |||||
| Repos stable et suivez le repos | |||||
| Assiette | |||||
| Assiette | |||||
| Cadran à fil | |||||
| Arrêt de contact longitudinal | |||||
| Lampe de travail | |||||
| Système de liquide de refroidissement | |||||
| Gardien complet | |||||
| Frein à pied et ruban de frein | |||||
| Changer de vitesse | |||||
| Centre mort et manche centrale | |||||
| Pistolet à pétrole | |||||
| Paddages | |||||
| Une clé entière | |||||
| *** Accessoires facultatifs | |||||
| Voyage rapide | |||||
| Centre live | |||||
| Lectures numériques (sino) | |||||
| CE-Conformité (Guard Chuck et Garde à outils) | |||||
| Frein magnétoélectrique | |||||
| Fonction de coupe effilée |
