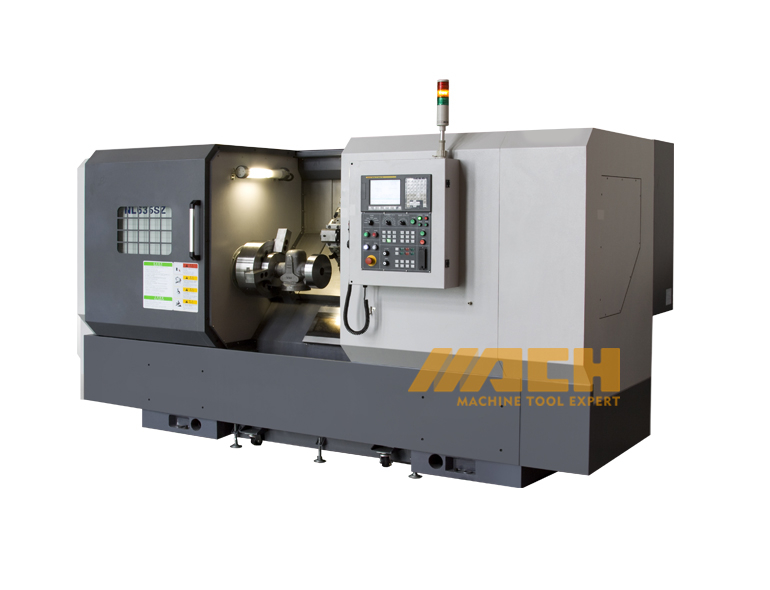

Modèle de tour CNC commun: NL634S
| Quantité: | |
|---|---|
2 broche: Le système de transmission principal est entraîné par des moteurs à fréquence variable à haute performance à travers une paire de roues de courroie entraînant la broche.
3 Talage: la pouce arrière hydraulique et la structure filiale flexible.
4 RESTEUR D'OUTIL: Le disque d'outil hydraulique est adopté pour garantir une vitesse de modification élevée et une fiabilité élevée.
| Article | Unité | Paramètres | Remarques | |
| Gammes d'usinage | Max.swing sur le lit / la selle | MM | Φ630 / φ450 | |
| Max. Diamètre d'usinage (plaque / axe) | MM | Φ630 | | |
| Max. longueur d'usinage | MM | 960 | | |
| Diale du trou de la broche | MM | Φ106 | | |
| Voyage | Axe X | MM | 325 | |
| Axe z | MM | 1100 | | |
| Broche | Puissance de sortie | kw | 15/18.5 | |
| La forme de la fin de la broche | | A2-11 | | |
| Vitesse de broche | RPM | 1000 | | |
| Mandrin | pouce | 15 | chuck solide | |
| Queue | Dia./travel de la manche | MM | Φ130 / 100 | |
| action | Mandrel Taper Tole | | Morse 5 # | |
| Vitesse d'alimentation | Vitesse d'alimentation rapide ( axe x ) | m / min | 8 | |
| Vitesse d'alimentation rapide ( axe z ) | m / min | 12 | | |
| Couper la vitesse d'alimentation | mm / min | 1~8000 | | |
| Transport | Nombre de stations d'outils | | 8 | |
| Temps d'indexation des outils | | 0.5 | | |
| Taille de l'outil de tour | MM | 32′25 | | |
| Max. diamètre de l'outil d'ennui | MM | ?50 | | |
| précision | Précision de positionnement (axe X) | MM | 0.016 | |
| Précision de positionnement (axe z) | MM | 0.025 | | |
| Répétabilité ( axe x ) | MM | 0.007 | | |
| Répétabilité ( axe z ) | MM | 0.01 | | |
| Autres | Capacité électrique | kv a | 25 | |
| Capacité du réservoir de refroidissement | L | 300 | | |
| Dimension (longueur × largeur × hauteur ) | MM | 3855 × 1795 × 1945 | | |
| Poids net | kg | 7500 | | |
