| Spécification | CNC210 |
| Max. balancer sur le lit | 210 mm |
| Distance entre les centres | 400 mm |
| Spinde alésage dia. | 26 mm |
| Fuseau de fuseau | MT4 |
| Vitesse de broche | 3000 tr / min |
| Poste d'outils | 4 positions |
| Gangtool Bar Taille | 12 mm |
| Voyage de l'axe X | 90 mm |
| Voyage de l'axe z | 300 mm |
| X Vitesse mobile | 2000 mm / min |
| Z Vitesse mobile | 2000 mm / min |
| Puissance du moteur de la broche | 1,2 kW |
| X couple de moteur | 3N.M |
| Corque à moteur z | 3N.M |
| Min. unité de réglage | 0,001 mm |
| Diamètre de la poubelle. | 22m |
| Tablier | 50 mm |
| Effilage de l'influence | Mt2 |
| Taille de la machine sans support | 1170x700x860mm |
| NW | 200 kg |
| 参数 | Spécification | CNC180 | CNC210 |  | |||
| 加工能力 | Capacité | ||||||
| 床身上最大回转直径 | Max. balancer sur le lit | 180 mm | 210 mm | ||||
| 两顶尖距离 | Distance entre les centres | 300/350 mm | 400 mm | ||||
| 床身宽度 | Largeur de rail | 85 mm | 100 mm | ||||
| 主轴 | Broche | ||||||
| 主轴孔径 | Spinde alésage dia. | 20 mm | 26 mm | ||||
| 主轴锥度 | Fuseau de fuseau | MT3 | MT4 / 5C (facultatif) | ||||
| 主轴转速 | Vitesse de broche | 50-2250 tr / min | 3000 tr / min | ||||
| 刀架形式 (挪到下面了 ， 你删掉) | Nombre de stations d'outils | 4 positions | 4 positions | ||||
| 进给轴 | Axe | ||||||
| X 轴行程 | Voyage de l'axe X | 60 mm | 105 mm | ||||
| Z 轴行程 | Voyage de l'axe Z | 250 mm | 300 mm | ||||
| X 轴快移速度 | X vitesse rapide | 800 mm / min | 5000 mm / min | ||||
| Z 轴快移速度 | Z vitesse rapide | 1200 mm / min | 5000 mm / min | ||||
| 电机 | Moteur | ||||||
| 主轴电机功率 | Puissance du moteur de la broche | 400 / 550KW | 1,2 kW | ||||
| 主轴电机类型 | Type de moteur principal | Moteur sans balais | Moteur Srevo | ||||
| 操作系统 | Système de contrôleur | Mach 3 | Après 990TDB | ||||
| X 轴电机扭矩 | X couple de moteur | 1,5 nm | 1,9 nm | ||||
| Z 轴电机扭矩 | Corque à moteur z | 2N.M | 1,9 nm | ||||
| 最小设定单位 | Min. unité de réglage | 0,001 mm | 0,001 mm | ||||
| 刀架形式 | Tourelle | ||||||
| 刀架形式 | Taper | Type manuel | Type électrique | ||||
| 刀位数 | Nombre de stations d'outils | 4 position | 4 position | ||||
| 刀具最大截面 | Max. Section de l'outil | 8x8 mm | 10x10 mm | ||||
| 尾座 | Étouffage | ||||||
| 尾座套筒直径 | Diamètre de la poubelle. | 20 mm | 22 mm | ||||
| 尾座套筒行程 | Tablier | 50 mm | 50 mm | ||||
| 尾架套筒锥度 | Effilage de l'influence | Mt2 | Mt2 | ||||
| 机床规格 | Dimensions de la machine | ||||||
| 包装尺寸 （不含床脚 不含床脚 | Taille d'emballage (sans support) | 900x400x1250 mm | 1170x700x860mm | ||||
| 外形尺寸 | Taille globale | 900x400x700 mm | 1300x800x1500mm | ||||
| 净重 （不含床脚 不含床脚 | NW (sans stand) | 150 kg | 200 kg | ||||
| 净重 | NW | 130 kg | 230 kg | ||||
| |||||||

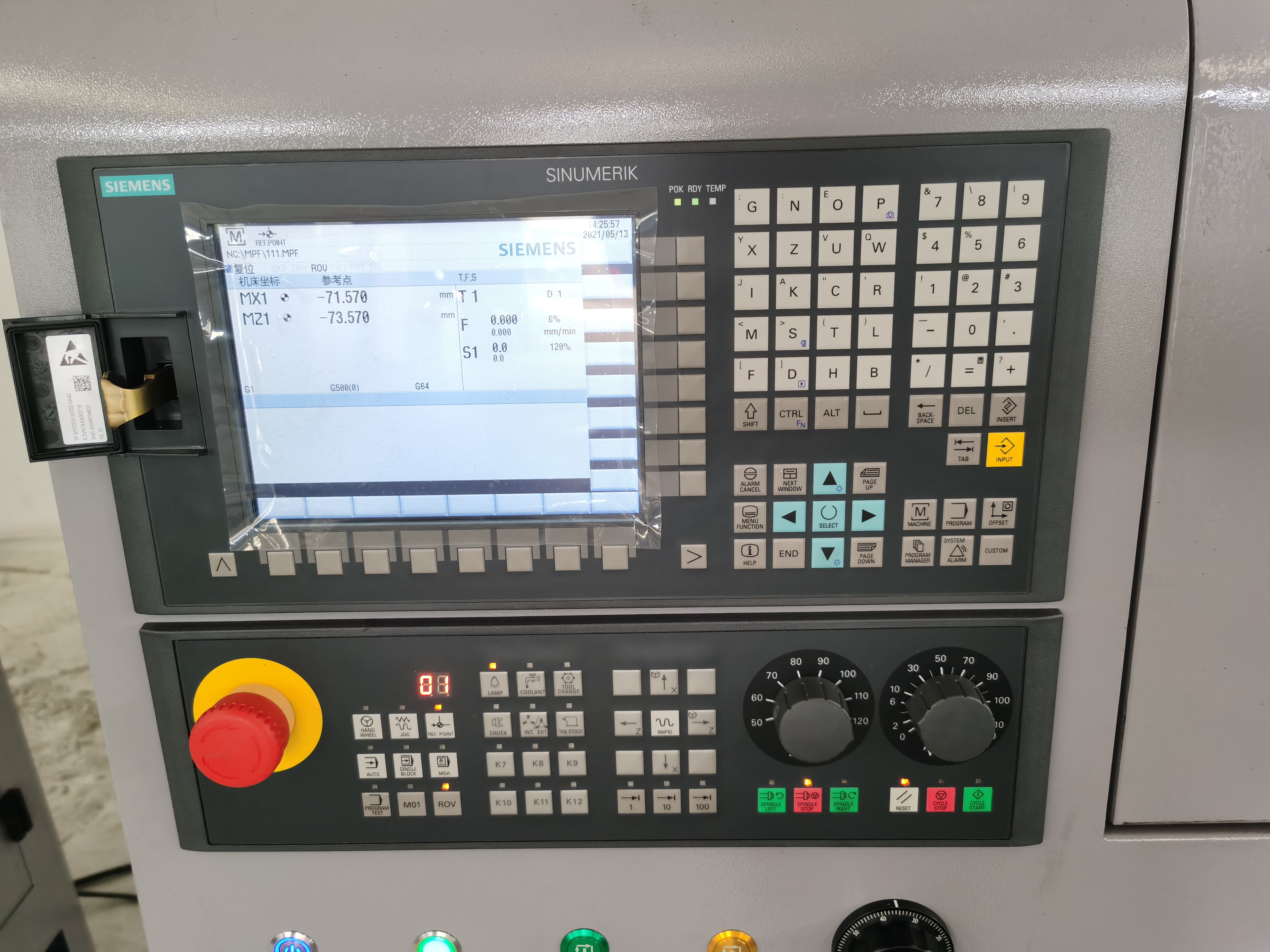

： 1. 三爪卡盘 2. 四工位电动刀架 （仅限 CNC210） 3. 手动润滑系统 4. 冷却系统 5. 工作灯 6. 工具及工具箱 Accessoires standard: 1. Chuck à 3 mâchoires manuelle 2.4 Position du poteau à outils électriques (pour CNC210) 3. Système de lubrification manuelle 4. Système de refroidissement 5. lampe de travail 6. Tool Box avec outils ： 1. 床脚 2.GSK980TDC 系统 3. 西门子 808d 系统 4.5c 气动弹簧夹头 Accessoires en option: 1. MACHINE Stand 2.GSK980TDC Système 3.Siemens 808d Système 4. Collet de printemps 5C pneumatique | |||||||

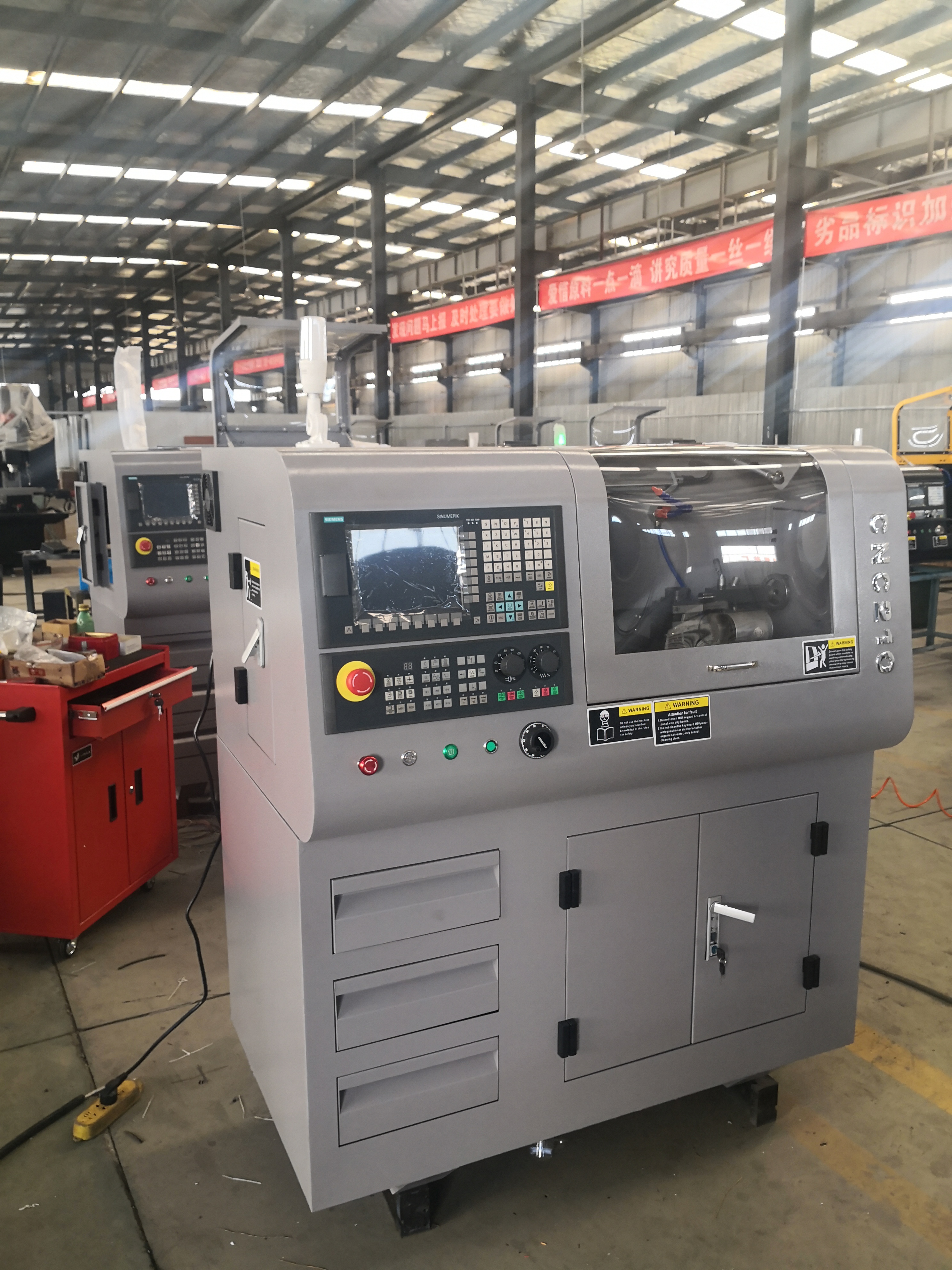

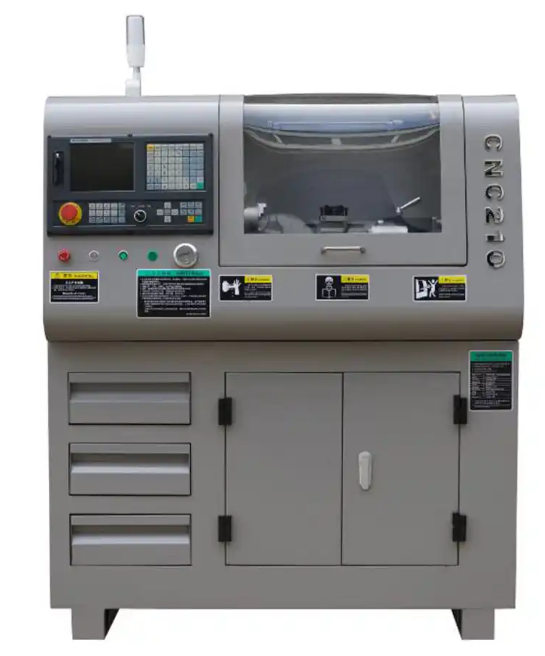

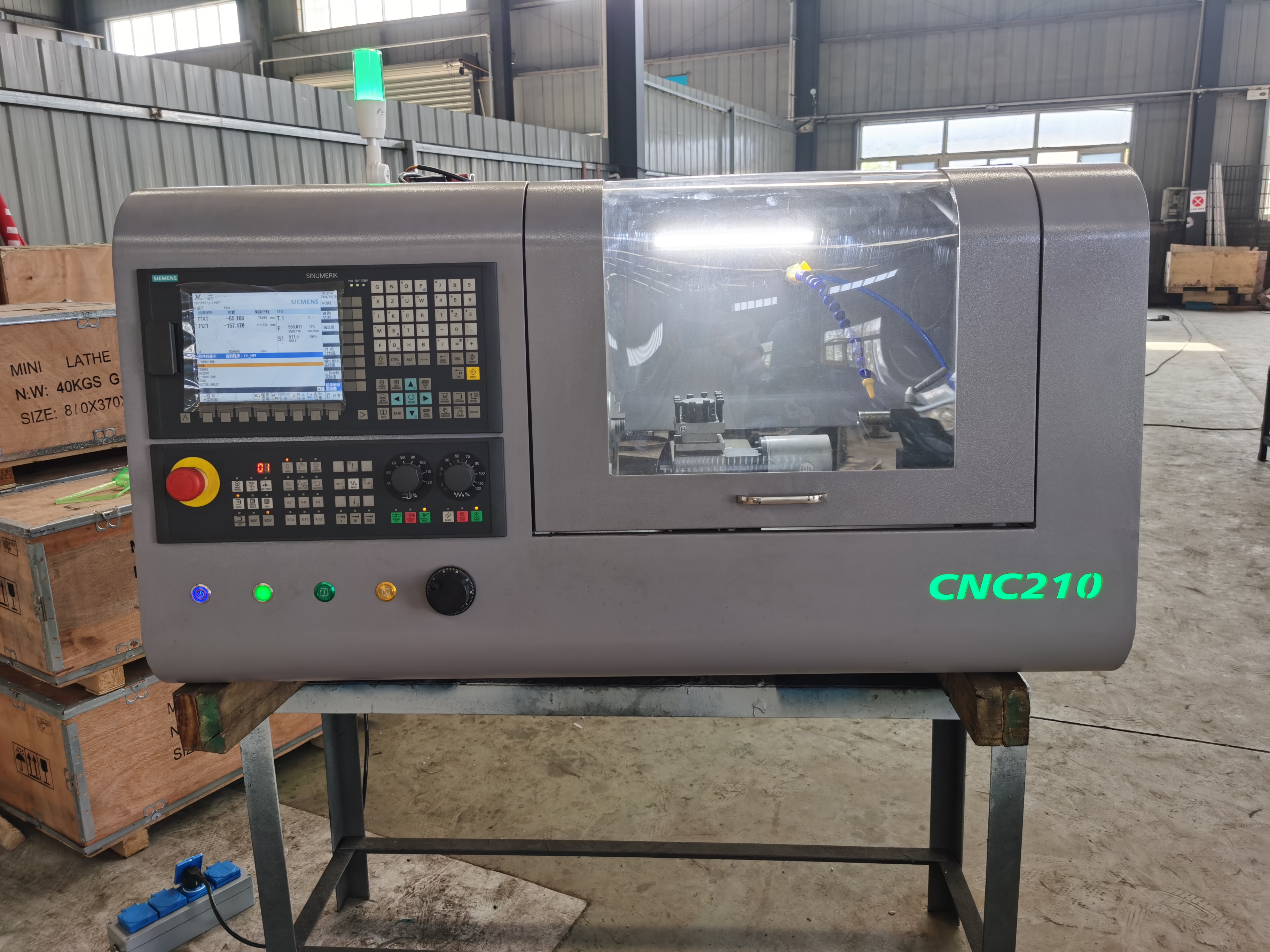

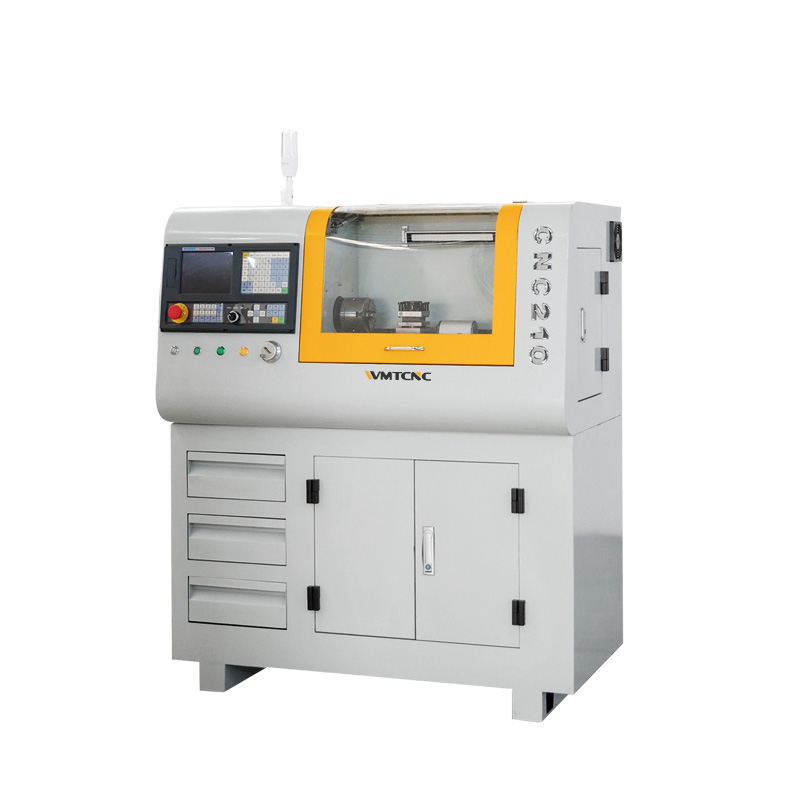

Caractéristiques de la machine CNC210: 1. Moteur d'alimentation x / z et moteur principal: servomoteur. 2. Machine Stand avec tiroir. 3. Bruit inférieur et haute précision. 4. Convient à la formation éducative et à l'usinage des moisissures. 5. Petite taille et prix bon marché. CNC210 性能特点: 1.x / z 进给电机和主电机: 伺服电机 2. 抽屉式床脚 3. 体积小、价格低 4. 噪音低、精度高 5. 适用于教学培训和模具加工 | |||||||
