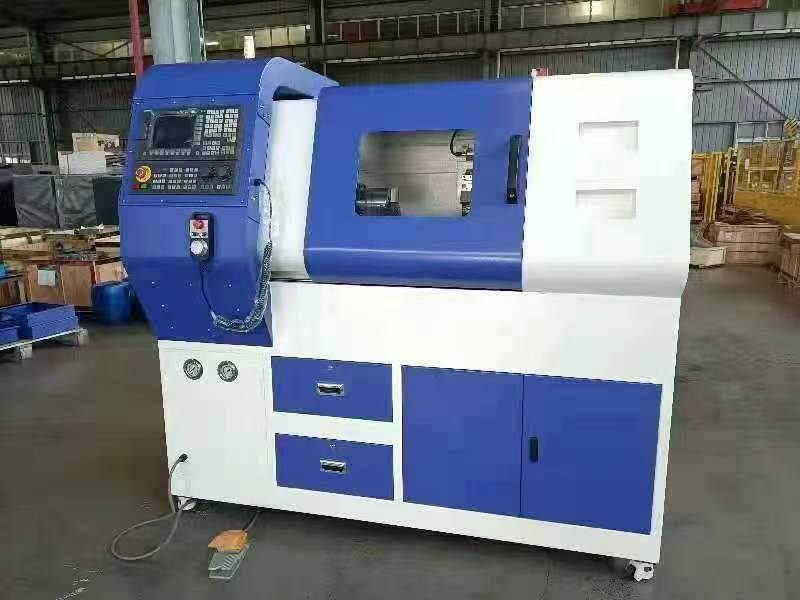

CK6130 (rail dur de l'axe z, rail de l'axe X) Nouveau tour CNC
Spécifications principales et paramètres techniques
Le diamètre rotatif maximal de la pièce sur le lit est de 330 mm
Le diamètre rotatif maximal de la pièce sur la plaque de traînée est de 160 mm
La distance entre les deux centres est de 550 mm
Largeur du lit 150 mm
Type de fin de broche D1-4
Fuseau d'alésage à l'alésage n ° 5
Broche à travers le diamètre du trou 38 mm
Axe x vitesse de déplacement rapide de 12000 mm / min
Vitesse rapide de l'axe z 15000 mm / min
Vitesse d'alimentation de l'axe x 250 mm / min
Vitesse d'alimentation de l'axe z 500 mm / min
Couple maximum de l'axe x 1,3 nm
Couple maximal de l'axe z 2,0 nm
X Axe Voyage 160 mm
Troupe de l'axe z 520 mm (4 stations), 490 mm (6 stations)
Précision de positionnement ± 0,02 mm
Précision de positionnement répétée ± 0,01 mm
Nombre de stations de repos d'outils 4 stations ou 6 stations
La taille maximale de la barre d'outils (largeur × hauteur) est de 16 × 16 mm
Précision de rotation des outils 0,005 mm
Couche de poulet de la poubelle 95 mm (cône intérieur Mohs n ° 2) ou 85 mm (cône intérieur Mohs n ° 3)
Manche à queue Diamètre extérieur 30 mm
Manche à queue Couper intérieur Contest
Puissance du moteur (moteur principal + moteur à axe z + moteur à axe x + moteur de pompe) 1790W
Poids (net / brut) 520 / 600kg
Taille du paquet (référence) 165 × 85 × 160cm
