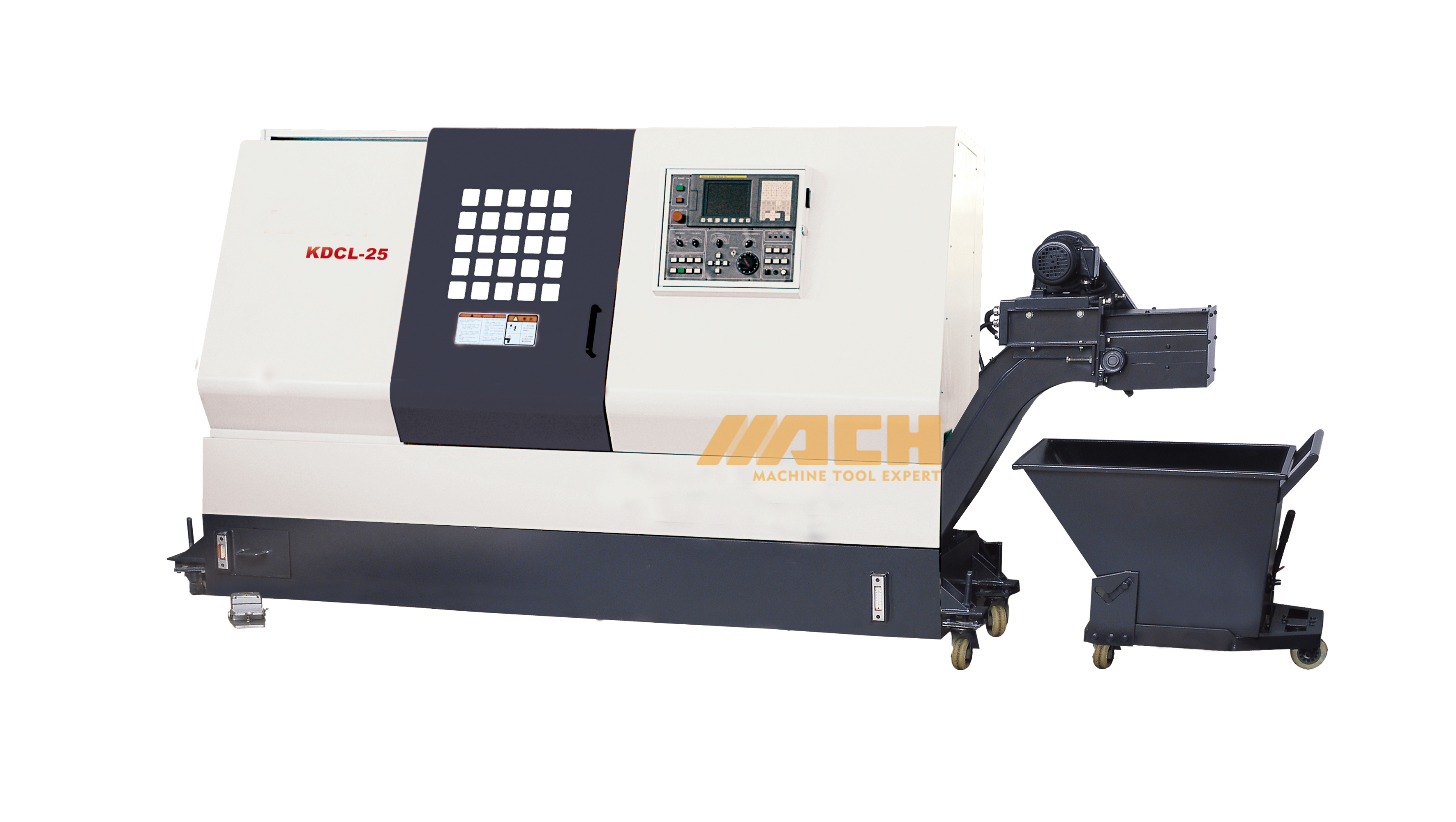

Modèle de machine CNC Lathe: KDCL-25
| Quantité: | |
|---|---|
2.La broche est soutenue par les roulements de la série NSK.
3. Un dispositif de lubrification automatique automatique est fourni pour la machine.
4. Il a une protection intérieure en acier inoxydable et une protection extérieure totalement scellée.
5. Le contrôle et les pièces de diffusion peuvent être combinés en fonction de l'exigence des clients
| ARTICLES | KDCL-25 |
| Max. balancer sur le lit | Φ500mm |
| Max. Couper dia. Pour les pièces à disques | Φ420 mm |
| Max. Couper dia. Pour les pièces d'essieu | Φ250 mm |
| Max. Cross Travel (x) | 220 mm |
| Max. Voyage longitudinal (z) | 550 mm |
| Max. légère pièce | 500 mm |
| Feed rapide pour axe x | 12m / min |
| Alimentation rapide pour axe z | 20m / min |
| Max. vitesse de broche | 4000 tr / min |
| Diamètre de la broche à trou | Φ65 mm |
| Nez de fuseau | A2-6 |
| Alésage effilé de la broche | Métrique 80 mm 1:20 |
| Min. Index de l'axe C | 0,001 ° |
| Chuck hydraulique | 8 ' |
| Nombre d'outils | 12 hydrauliques |
| SEvo Motor Power for Powered Tool | 2.2 / 3,7 kW |
| Max. Speed of Power Tool | |
| Dia extérieur. D'outil de coupe Shand | 25x25 mm |
| Dia intérieure. De couper la tige d'outil | Φ40 mm |
| Dime du manchon de la pouce-poule. | Φ80 mm |
| Voyage de manche | 100 mm |
| Trou conicité de la plume de la poulet | MTNO.4 |
| Min. Saisir | 0,001 mm |
| Structure de lit | Lit incliné à 45 ° intégré au support |
| Capacité de liquide de refroidissement | 120L |
| Puissance du moteur principal | 11/15 kW |
| Modèle de compensation des outils | Usure / géométrique |
| Dimensions globales （L × W × H） | 3712 × 1660 × 1850 |
| Poids net | 4500kg |
1 Chuck à 3 mâchoires (monté sur le tour) φ160mm
2 Circle Tool
3 Post Base (monté sur le tour)
4 Post d'outil Gib (monté sur un tour
5 )
