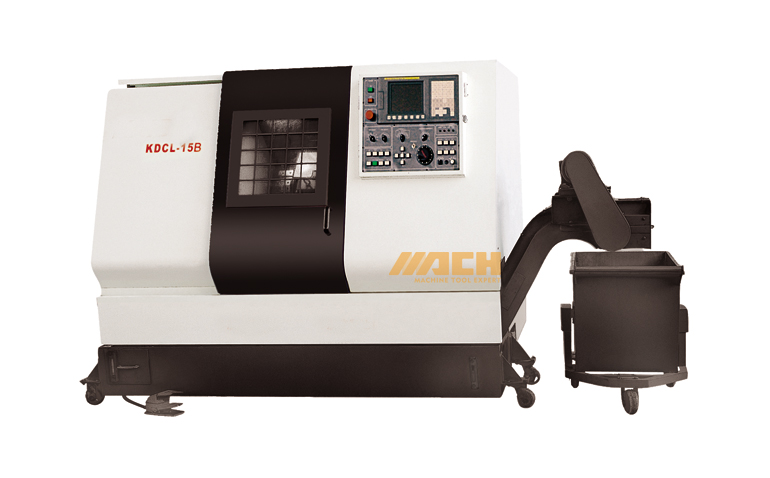

Modèle de machine CNC Lathe: KDCL-15B
| Quantité: | |
|---|---|
2.La broche est soutenue par les roulements de la série NSK.
3. Un dispositif de lubrification automatique automatique est fourni pour la machine.
4. Il a une protection intérieure en acier inoxydable et une protection extérieure totalement scellée.
5. DIFFERRENT LE CONTRÔLE ET LES PIÈCES PEUVENT ÊTRE COMPRISE Selon l'exigence des clients.
| ARTICLES | KDCL-15B |
| Max. balancer sur le lit | 360 mm |
| Max. Couper dia. Pour les pièces à disques | 250 mm |
| Max. Couper dia. Pour les pièces d'essieu | 150 mm |
| Longueur tournée maximale pour les pièces d'essieu | 300 mm |
| Max. Cross Travel (x) | 150 mm |
| Max. Voyage longitudinal (z) | 320 mm |
| Alésage de la broche | 38 mm |
| Nez de fuseau | A2-5 |
| Alésage effilé de la broche | MTNO.5 |
| Vitesse de broche | 4000r / min |
| Chuck Dia. | 6 ' |
| Feed rapide pour axe x | 10m / min |
| Alimentation rapide pour Axisz | 16m / min |
| Nombre de postes d'outil | 8 |
| Dia extérieur. Couper la tige de l'outil | 25 × 25 mm |
| Max. dia intérieure. Couper la tige de l'outil | 25 mm |
| Guiide façons x & z | Rail à billes linéaire de précision |
| Servomator pour l'axe x | 8nm |
| Servomator pour l'axe z | 12nm |
| Dime du manchon de la pouce-poule. | 80 mm |
| Voyage de manche | 90 mm |
| Type de centre de taillé | MTNO.4 |
| Type de moteur de broche | Fréquence variable |
| Puissance du moteur de la broche | 5,5 kW |
| Structure de lit | Lit incliné à 45 ° |
| Min. Saisir | 0,001 mm |
| Répétabilité | ± 0,003 mm |
| Capacité de liquide de refroidissement | 100L |
| Rugosité de surface | ≤ra0,8 μm (non ferreux) |
| ≤ra1,6 μm (pièce en acier) | |
| Dimensions globales （L × W × H） | 2700 × 1460 × 1680 mm |
| Poids net | 3000 kg |
3-maw chuck
cercle outils outil de base
outil
de
base
