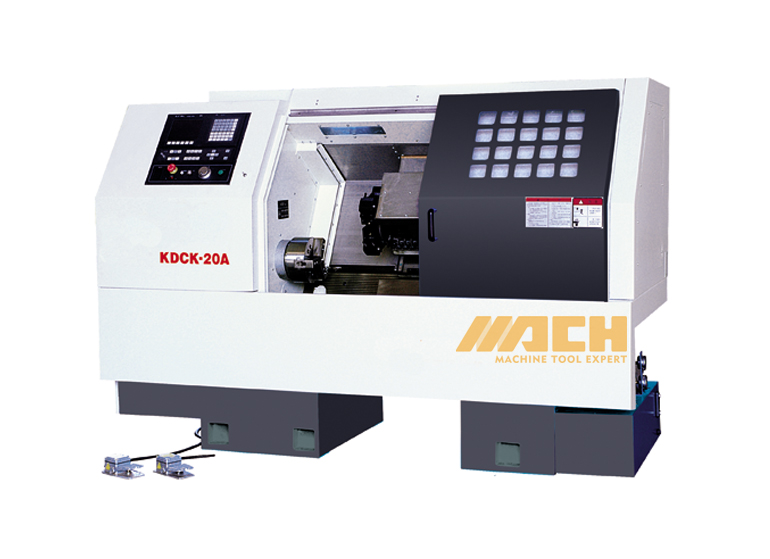

Modèle de machine CNC Lathe: KDCK-20A / KDCK-20B
| Quantité: | |
|---|---|
2. Diamètre de l'alésage de la broche: 63 mm
3. Max. Longueur tournée: 350 mm
| ARTICLE | KDCK-20A | KDCK-20B |
| Max. balancer sur le lit | 410 mm | 410 mm |
| Max. Couper dia. pour les pièces à disques | 360 mm | 360 mm |
| Max. Couper dia. pour les pièces d'essieu | 200 mm | 200 mm |
| Max. Cross Travel (x) | 180 mm | 180 mm |
| Max. ravel longitudinal (z) | 420 mm | 420 mm |
| Alésage de la broche | 63 mm | 56 mm |
| Nez de fuseau | A2-5 | A2-5 |
| Chuck Dia. | 8 ' | 6 ' |
| Vitesse de broche | 3000 R / min （tous deux mandrin: 200） | 6000 r / min |
| 4000 R / min （Les deux mandrin: 160） | ||
| Alimentation rapide pour l'axe x | 9 m / min | 9 m / min |
| Alimentation rapide pour l'axe z | 15 m / min | 15 m / min |
| Nombre de postes d'outil | 8 | 8 |
| Dia extérieur. Couper la tige de l'outil | 20 × 20 mm | 25 × 25 mm |
| Max. dia intérieure. Couper la tige de l'outil | 25 mm | 32 mm |
| Guide les façons X & Z | Rail à billes linéaire de précision | Rail à billes linéaire de précision |
| Servomoteur pour axe x | 7nm | 7nm |
| Servomoteur pour axe z | 7nm | 7nm |
| Dime du manchon de la pouce-poule. | 63 mm | 63 mm |
| Voyage de manche | 100 mm | 100 mm |
| Trou conicité de la plume de la poulet | MTNO.4 | MTNO.4 |
| Type de moteur de broche | 变频 | Servo |
| Puissance du moteur de la broche | 5,5 kW | 5,5 kW / 7,5 kW |
| Structure de lit | Lit incliné à 60 ° | Lit incliné à 60 ° |
| Max. Saisir | 0,001 mm | 0,001 mm |
| Répétabilité | 0,005 / 0,006 mm | 0,005 / 0,006 mm |
| Capacité de liquide de refroidissement | 100L | 100L |
| Rugosité de surface | ≤ra0,8 μm (non ferreux) | ≤ra0,8 μm (non ferreux) |
| ≤ra1,6 μm (pièce en acier) | ≤ra1,6 μm (pièce en acier) | |
| Dimensions globales (L × W × H) | 2435 × 1270 × 1660 mm | 2435 × 1270 × 1660 mm |
| Poids net | 2700㎏ | 2700㎏ |
