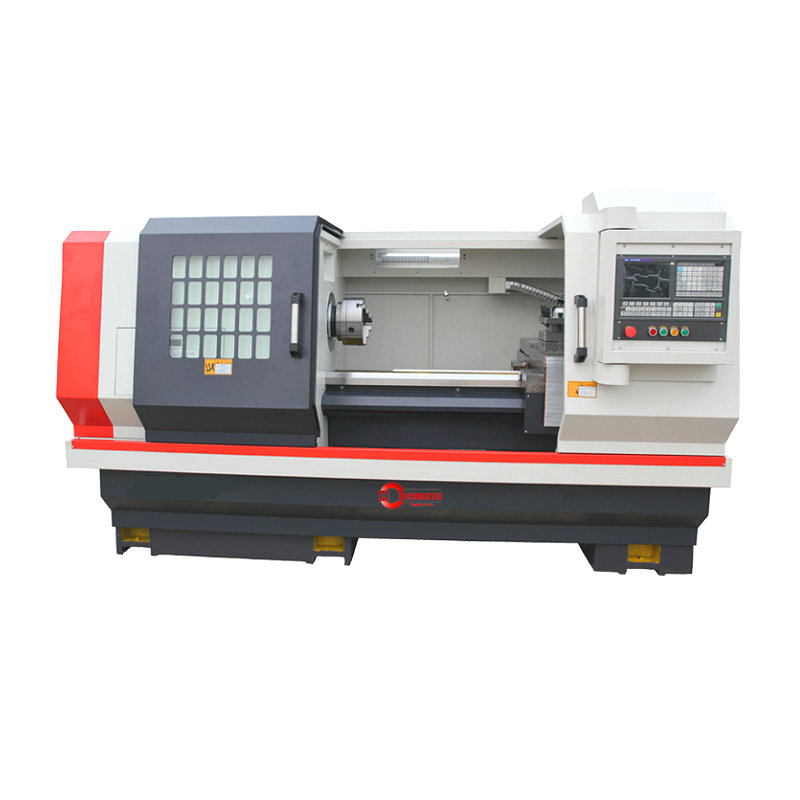

Modèle de machine CNC Lathe: CK6140ZX - CK6150ZX
| Quantité: | |
|---|---|
CNC Lathes Caractéristiques:
1.édiction de rigidité élevée et de planche de pose plus large conviennent à une coupe lourde
2.Tour de la tourelle électrique
3. Réglementation de vitesse sans étape de conversion de fréquence
| Accessoires standard | Accessoires en option |
| GSK980TDC ou SIEMENS 808D NC SysteMinverter Motor 7.5KW4 Station TURRET ELECTRICE250 MM impasse manuelle Système de lubrification automatique intégré système de liquide de refroidissement éclaircir le système
| FANUC 0I MATE TD OU KND1000TISERVO MOTEUR 7.5 / 11 Kwinverter Motor 11 KW6 Station ou 8 station électrique de la station électrique Chuck hydraulique de 10 ' 10 ″ à travers le trou hydraulique du trou Chuck hydraulique de 10 ″ non parthrouch ( Taiwan) 10 ″ à travers le trou hydraulique du trou (Taiwan) repos régulier Suivez le repos Boîte de vitesses ZF |
SPÉCIFICATION
SPÉCIFICATION | CK6150 | CK6160 |
Max. balancer sur le lit | Φ500mm | 600 mm |
Max. Swing sur la diapositive transversale | Φ250 mm | 395 mm |
Max. durée de traitement | 850/1500 mm | 850/1500 mm |
Alésage de la broche | Φ82 mm | 82 mm (130 mm en option) |
Max. diamètre de la barre | 65 mm | 65 mm |
Vitesse de broche | 1800 RPM | 80-1600 tr / min |
Nez de fuseau | A2-8 (A2-11 Facultatif ) | A2-8 (A2-11 Facultatif ) |
Travail de serrage | Chuck manuel de 250 mm | Chuck manuel de 250 mm (380 mm chuck facultatif) |
Puissance du moteur de la broche | 7,5 kW | 11 kW |
Précision de position de l'axe x / z | 0,006 mm | 0,006 mm |
Répétabilité de l'axe x / z | 0,005 mm | 0,005 mm |
Couple de moteur à axe x / z | 5./7.5 N.M (7 / 10N.M FACPATIONNEL) | 5./7.5 N.M (7 / 10N.M FACPATIONNEL) |
Puissance du moteur à axe x / z | 1,3 / 1,88KW | 1,88 / 2,5 kW |
Axe x / z vitesse d'alimentation rapide | 8/10 m / min | 8/10 m / min |
Type de poste d'outil | Tourelle électrique à 4 stations | Tourelle électrique à 4 stations |
Section de la barre d'outils | 25 * 25 mm | 25 * 25 mm |
Dime de la pouce-poule du manchon . | Φ75 mm | 75 mm |
Voyage de manche | 200 mm | 200 mm |
Effilage de l'influence | MT5 # | MT5 # |
NW | 2850 / 3850kg | 3150 / 4150kg |
Dimension de la machine (l * w * h) | 2950/3600 * 1520 * 1750 mm |
