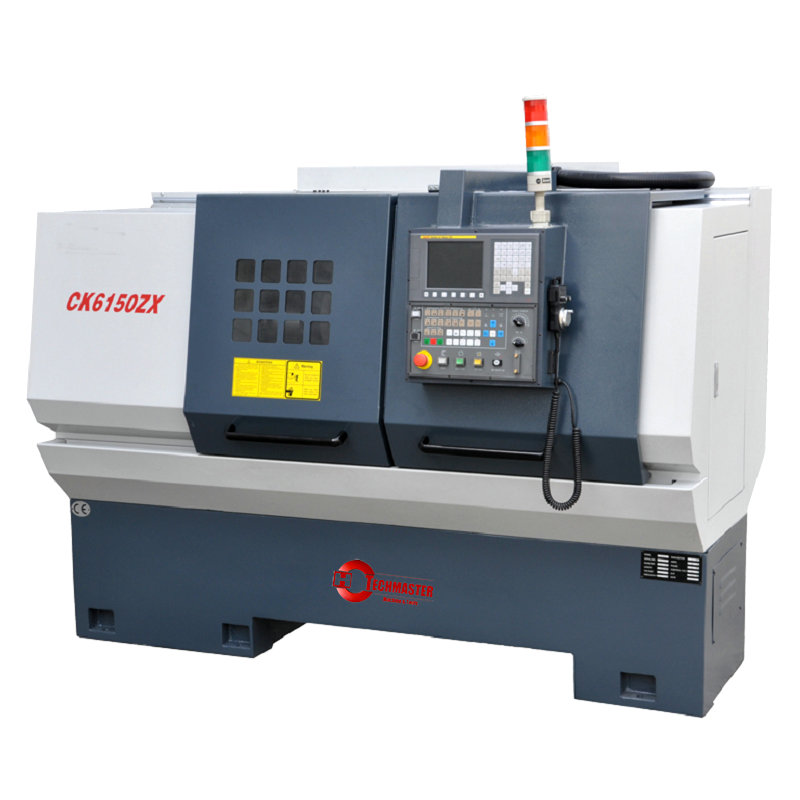

Modèle de machine CNC Lathe: CK6140ZX - CK6150ZX
| Quantité: | |
|---|---|
Caractéristiques du produit:
Les flux longitudinaux et croisés sont effectués par des vis à carreaux de balle. Poussé par les servomoteurs.
Soit le poteau vertical ou horizontal à 4 stations ou à 6 stations ou les outils de gang peuvent être sélectionnés. Le poteau est situé sur des engrenages contrit de précision avec une précision de positionnement répétée élevée.
Le mandrin et le tige sont fournis en type hydraulique ou manuel.
La surface des voies Bedways est endurcie la fréquence supersonique et le sol de précision avec une longue durée de vie.
La taille de l'alésage de la broche est Ø 80 mm. Le système de broche est élevé dans la rigidité et la précision.
CARACTÉRISTIQUES:
ARTICLES | CK6140ZX | CK6146ZX | CK6150ZX |
Au-dessus du lit | Ø400 mm | Ø460 mm | Ø500 mm |
Trop charité | Ø210 / Ø165 mm (outils de gang) | Ø240 / Ø205 mm (outils de gang) | Ø280 / Ø245 mm (outils de gang) |
Longueur tournée maximale | 750 / 1000/1500 mm | ||
Max. longueur de rotation | 600/850/1350 mm | ||
Nez de fuseau | D8 | ||
Alésage de la broche | Ø80 mm | ||
Diamètre du trou du cône et cône du trou de la broche | Mt.NO7 | ||
Étapes de la vitesse de la broche (manuel) | Variable | ||
Gamme de vitesse de broche | 100 ~ 2000r / min | ||
Alimentation rapide pour axe z | 10m / min | ||
Feed rapide pour axe x | 8 m / min | ||
Max. Voyage de l'axe z | 710/960/1460 mm | ||
Max. Voyage de l'axe x | 250/330 mm (outils de gang) | ||
Min. saisir | 0,001 mm | ||
Postes d'outils | 4-voies ou 6 voies ou outils de gangs | ||
Section transversale d'outils | 25 × 25 mm | ||
Diamètre externe | Ø75 mm | ||
Conique de l'alésage | Mt.No.4 | Mt.No.5 | |
Max. Traverser | 130 mm | ||
Puissance du moteur principal | 5,5 kW (7,5 kW supplémentaires) | ||
Puissance de la pompe de refroidissement | 75W | ||
Dimensions globales (L × W × H) | 2060/2310/2790 × 1180 × 1500 mm | ||
Poids net | 2100 2250 2800 kg | ||
