2. Le tour a 4 types (750, 1000, 1500, 2000). Équipées d'une tourelle à 4 stations (standard) / 6 stations (facultative), les tours sont disponibles pour différentes boutures. La porte coulissante assure la sécurité de l'opérateur.
3. Des systèmes CNC tels que Guangzhou 980T, FanUc 0i Mate-TD, Huazhong 21t, Sinumerik 802C Basline / 802dsl, Dasen 3i, KND1000T, etc. est fourni sur demande.
4. Les tours peuvent effectuer un tournant cylindrique interne et externe, un tournant à la cône arbitraire, un tournage d'arc, une face et un filetage. Ils conviennent à diverses productions moyennes ou petits, en particulier pour des kiPices compliqués et à haute précision.

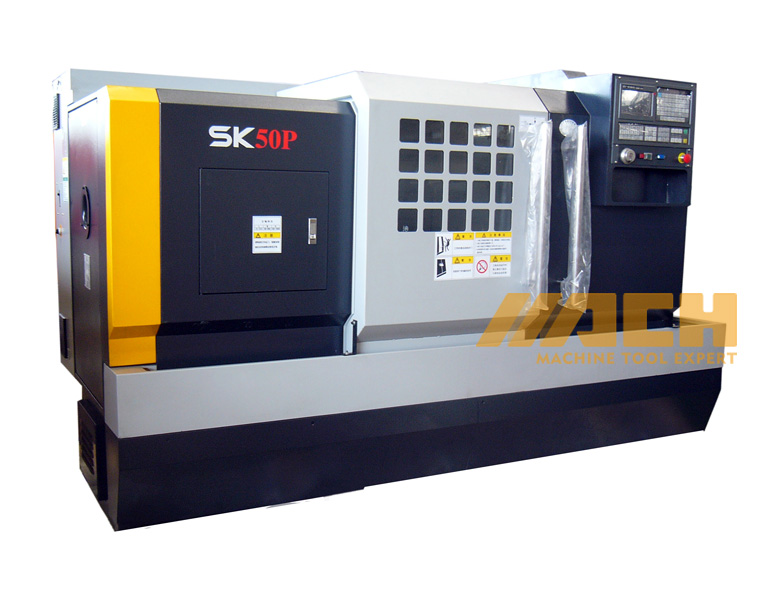

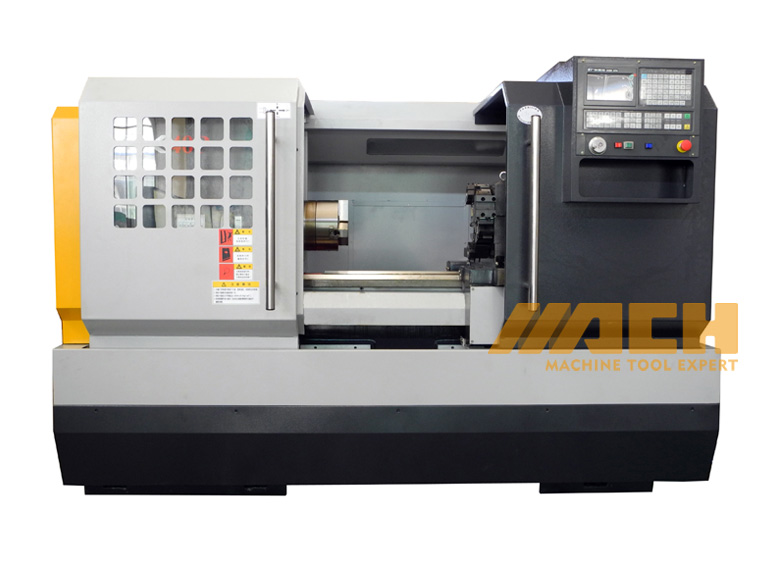

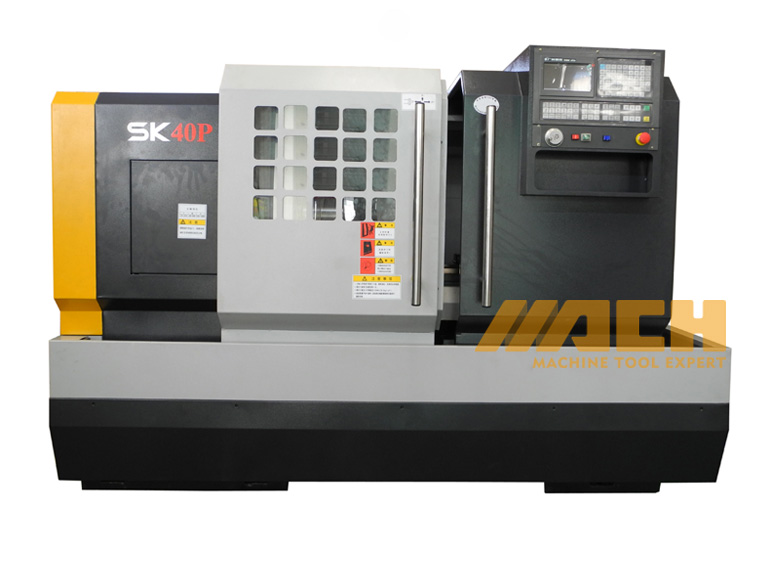

| ARTICLES | UNIT | Sk40p | Sk50p | ||
| Capacité | Max. Dia swing. au-dessus du lit | MM | Φ400 | Φ500 | |
| Max. Dia swing. trop charité | MM | Φ200 | Φ280 | ||
| Max. diamètre de tournage | MM | Φ400 / φ350 * | Φ500 / φ350 * | ||
| Distance entre les centres | MM | 710/960/1460/1960 (620/870/1370/1870) * | |||
| Max. longueur de rotation | MM | 570/820/1320/1820 (500/750/1250/1750) * | |||
| Broche | Type de nez de broche | | Type de verrouillage de came ISO 702 / ⅱ D8 | ||
| Diamètre de l'alésage de la broche | MM | Φ77 | |||
| Vitesse de broche | RPM | 3 étapes 21-1620 H: 162-162 M: 66-660 L: 21-210 | |||
| Max. couple de la broche | Nm | 800 | |||
| Puissance du moteur d'entraînement de la broche (continu ou 30 minutes) | kw | 7.5 | |||
| Étouffage | Diamètre de la plume | MM | Φ75 | ||
| Voyage en plume | MM | 150 | |||
| Tai-Tow | . | Morse n ° 5 | |||
| Tourelle | Taux de traversée rapide x / z Rapid | m / min | 6/12 | ||
| Nombre de stations d'outils | | 4 (option 6) | |||
| Section des outils | MM | 25 × 25 | |||
| X Voyage | MM | 300 | |||
| Z Voyage | MM | 650/900/1400/1900 | |||
| Autres | Dimensions （L ） | MM | 2250/2500/3000/3500 | ||
| （W ） | MM | 1370 | |||
| （H ） | MM | 1690 | |||
| Dimensions de l'emballage (L × W × H) | MM | 2550/2800/3300 / 3800 × 1920 × 2200 | |||
| Poids net | kg | 2050/2100 / 2150/2200 | 2100 / 2150/2200/2260 | ||
