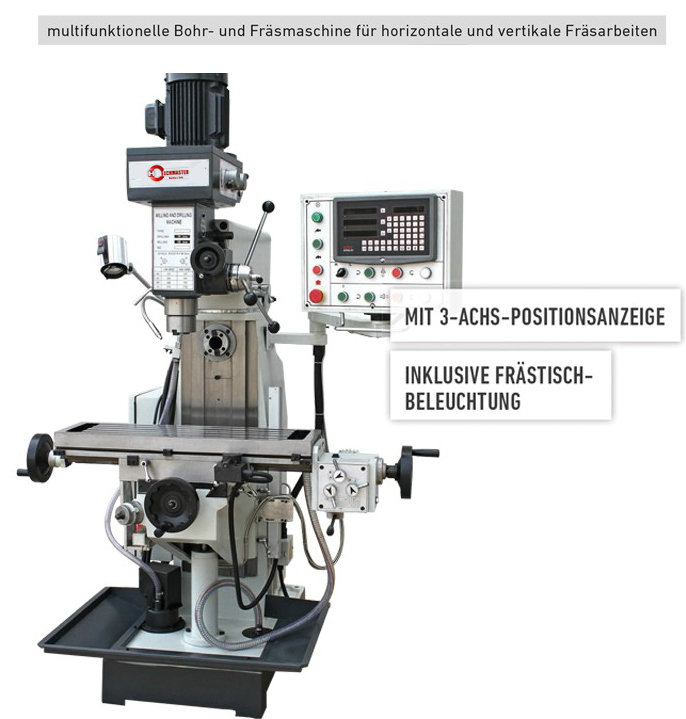

Universal-Fräsmaschine Mf 3 HV
Die Kompakte, Handliche Universalfräsmaschine mit Solider Bauweise und Aus vibrationsdämpftem grauguss verfügt über ein leicht schaltbares vorgelege mit 2 stufen im vertikalfräskopf undst für horizontale wie auch vertikale FräsaRbeinen. Der Fräskopf ist + - 45 ° Schwenkbar. Weiters Sind Kühlmitteleinrichtung und Spänewanne Serrienmäßig Inkludrait.
Positions de 3 ACS
| Bohrleistung à Stahl | 50 mm |
| Gewindeschneidleistung | M24 |
| Fräsleistung Planfräser | 100 mm |
| Fräsleistung schaftfräser | 40 mm |
| Tischgröße | 1,320x320 mm |
| T-nutengröße | 14 mm |
| Spindeldrehzahl Vertikal | (8) 90 - 2.000 1 / min |
| Spindeldrehzahl Horizontal | (12) 38 - 1,310 1 / min |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 120 mm |
| Pinolenvorschübe | (3) 0,08; 0,15; 1,25 mm / u |
| Verfahrweg längs (x) | 750 MM |
| Verfahrweg Quer (Y) | 245 MM |
| Verfahrweg vertikal (z) | 430 MM |
| Abstand Vertikalspindel - Tischoberfläche | 140 - 540 mm |
| Abstand Spindelnase - Tischoberfläche | 140 - 540 mm |
| Tisch Schwenkbar | -45 ° Bis + 45 ° |
| Spindelkopf Schwenkbereich | -90 ° Bis + 90 ° |
| Vorschubgeschwindigkeit X-Achse | (8) 20 - 360 mm / min |
| Eilgang x-Achse | 1,024 mm / min |
| Motorleistung Kühlmittelpumpe | 0,09 kW |
| Vertikal de Motorleistung | 0,85 / 1,5 kW |
| Motorleistung horizontal | 2,2 kW |
| MaschinenabMessung (b x t x h) | 1,71x1,72x2,33 m |
| Netzanschluss | 400/50 - 60 V / Hz |
| GEWICHT CA. | 1800 kg |
