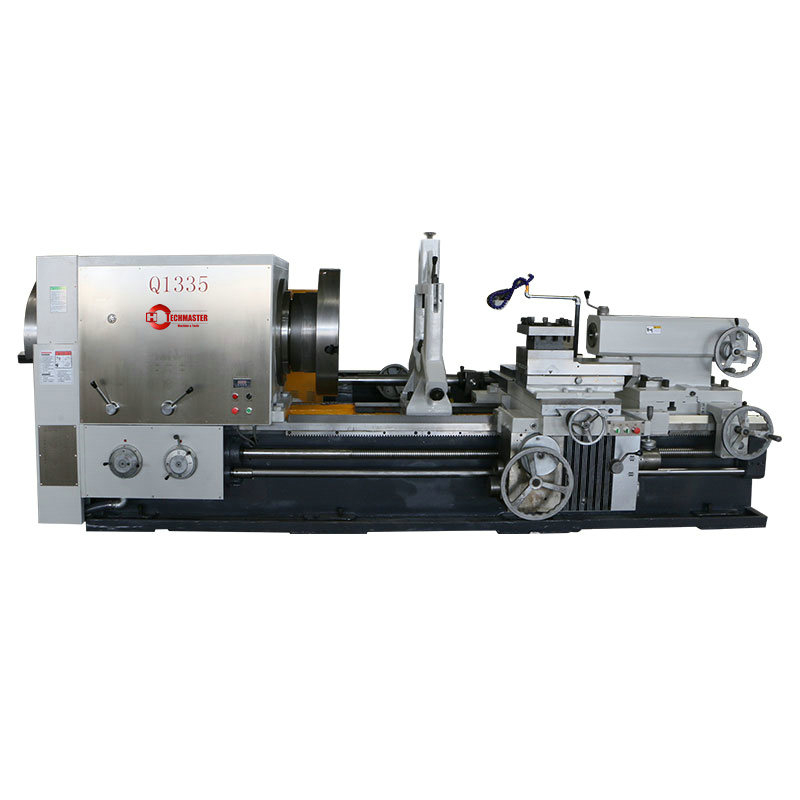

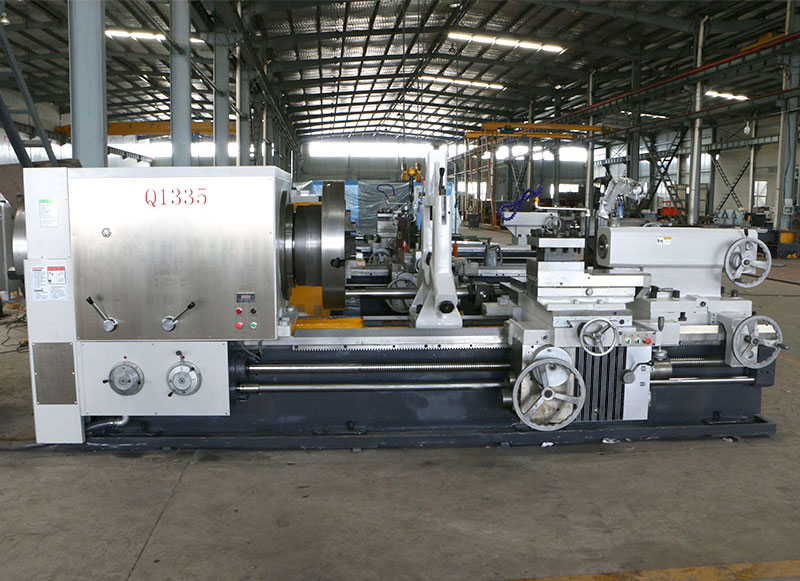

Q1335
| Quantité: | |
|---|---|
L'alésage de grosses broches et le double mandrin autorisent la pince et traiter les tuyaux de grand diamètre.
Le lit de machine intégral adopte le fer à haute résistance pour réaliser une rigidité et une précision élevées.
Les guides éteintes en fréquence ultrasoniques sont assez difficiles pour une bonne résistance à l'usure.
Équipé d'un périphérique de barre de guidage conique, cela permet à la machine de traiter les threads coniques.
| Spécification | Unité | Q1335 |
| Max dia.swing sur le lit | MM | 630 |
| Max Dia.swing sur la diapositive transversale | MM | 350 |
| Max.lengle de la pièce de travail | MM | 1500 |
| Largeur de lit | MM | 550 |
| Alésage de la broche | MM | 200 |
| Puissance du moteur de broche | Kw | 11 |
| Vitesse de broche | r / min | 24-300 FWD.12 étapes |
| Grade / plage d'alimentation de l'axe z | mm / r | 26 / 0,07-1,33 |
| Grade / plage d'alimentation de l'axe X | mm / r | 22 / 0.02-0.45 |
| Vitesse de transport rapide | mm / min | 4000 |
| Vitesse de traversée rapide à glissière | mm / min | 2300 |
| Grade de filetage métrique / plage | MM | 2024/1/14 |
| Grade de filetage / plage | TPI | 1940/2/28 |
| Grade / plage de filetage du module | MM | 0,5-7,5 |
| Grade / plage de filetage DP | DP | 28-2 |
| Traversé de la diapositive transversale | MM | 320 |
| Max. Traverse de la tourelle | MM | 200 |
| Voyage de la plume de la poulet | MM | 250 |
| Townstock Quill Dia./taper | MM | Φ100 / （MT5 #） |
| Mandrin | 4-maw manuel | |
| Dimensions globales (l * w * h) | MM | 3657 × 1360 × 1555 |
| Poids net | T | 4.5 |
