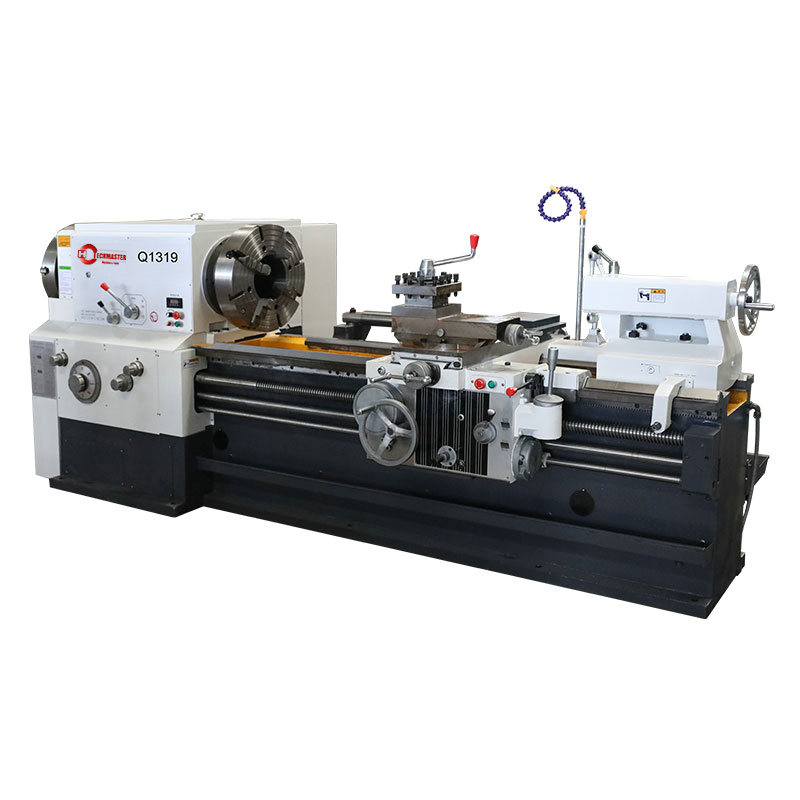

La machine de filetage en acier Q1319 est principalement utilisée pour tourner les filetages internes et externes, y compris le fil métrique et le fil, ainsi que pour avoir toutes les fonctions courantes du tour de moteur normal telles que le traitement de l'alésage intérieur et la face finale des arbres et des disques, cette machinerie est équipée d'un dispositif de barre de guidage conforme qui permet à cette série de traiter le fil d'agitation.
| Spécification | Unité | Q1319 |
| Max dia.swing sur le lit | MM | 630 |
| Max Dia.swing sur la diapositive transversale | MM | 350 |
| Max.lengle de la pièce de travail | MM | 1500 |
| Largeur de lit | MM | 550 |
| Alésage de la broche | MM | 200 |
| Puissance du moteur de broche | Kw | 11 |
| Vitesse de broche | r / min | 24-300 FWD.12 étapes |
| Grade / plage d'alimentation de l'axe z | mm / r | 26 / 0,07-1,33 |
| Grade / plage d'alimentation de l'axe X | mm / r | 22 / 0.02-0.45 |
| Vitesse de transport rapide | mm / min | 4000 |
| Vitesse de traversée rapide à glissière | mm / min | 2300 |
| Grade de filetage métrique / plage | MM | 2024/1/14 |
| Grade de filetage / plage | TPI | 1940/2/28 |
| Grade / plage de filetage du module | MM | 0,5-7,5 |
| Grade / plage de filetage DP | DP | 28-2 |
| Traversé de la diapositive transversale | MM | 320 |
| Max. Traverse de la tourelle | MM | 200 |
| Voyage de la plume de la poulet | MM | 250 |
| Townstock Quill Dia./taper | MM | Φ100 / （MT5 #） |
| Mandrin | 4-maw manuel | |
| Dimensions globales (l * w * h) | MM | 3657 × 1360 × 1555 |
| Poids net | T | 4.5 |
L'alésage de grosses broches et le double mandrin autorisent la pince et traiter les tuyaux de grand diamètre.
Le lit de machine intégral adopte le fer à haute résistance pour réaliser une rigidité et une précision élevées.
Les guides éteintes en fréquence ultrasoniques sont assez difficiles pour une bonne résistance à l'usure.
Équipé d'un périphérique de barre de guidage conique, cela permet à la machine de traiter les threads coniques.
