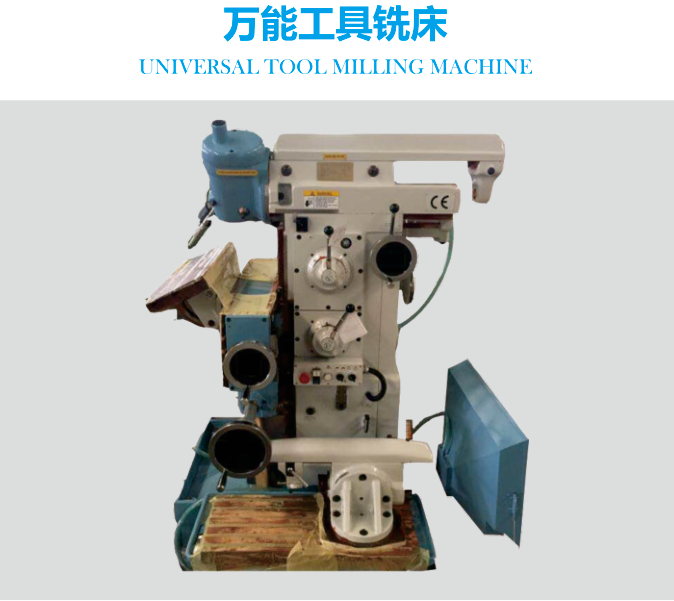

Machine à outils x8126

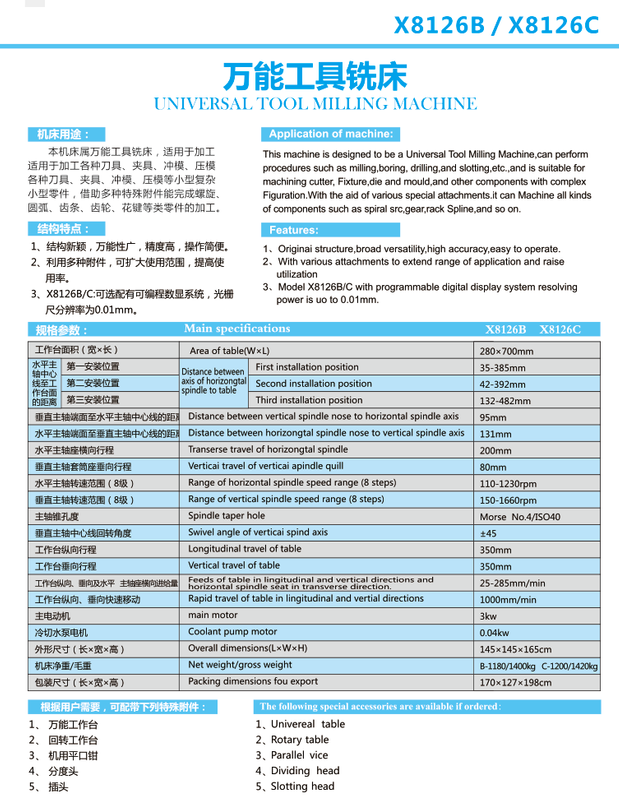

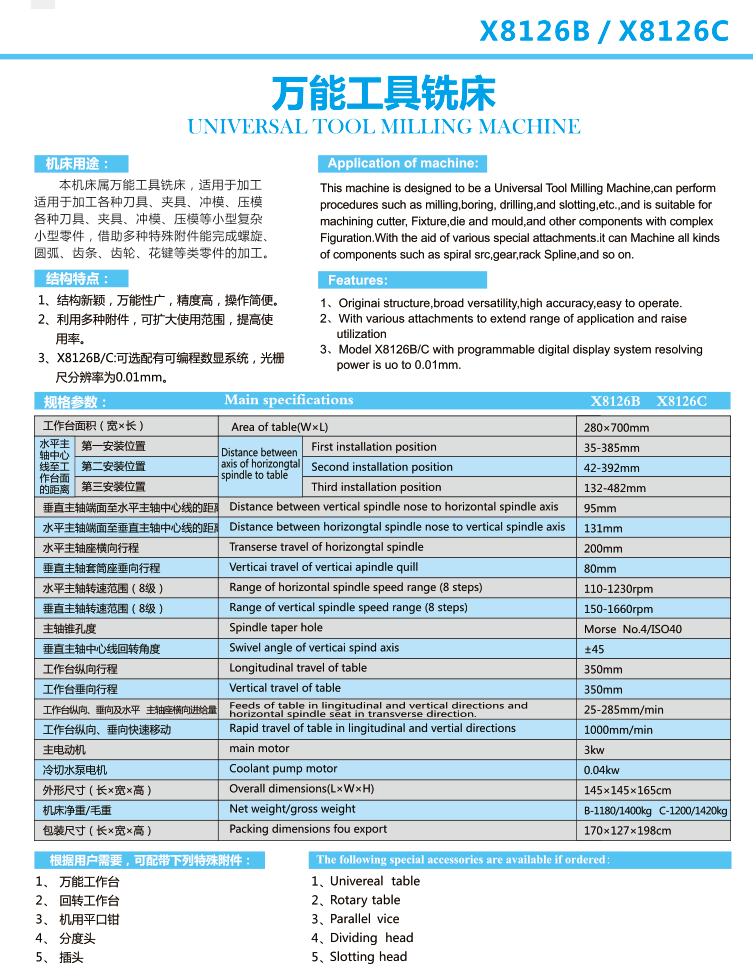

| Spécixficationsx | ||
Taille de la table | 280 x 700 mm | |
Distance entre axe de la broche horizongtale à la table | Première position d'installation | 35 ~ 385 mm |
Deuxième position d'installation | 42 ~ 392 mm | |
Troisième position d'installation | 132 ~ 482 mm | |
Distance entre le nez vertical de la broche à l'axe de broche horizontale | 95 mm | |
Distance entre le nez de broche horizontal à l'axe vertical de la broche | 131 mm | |
Voyage transversal de la broche horizontale | 200 mm | |
Voyage vertical de la plume verticale | 80 mm | |
Plage de vitesses de broche horizontales (8 étapes) | 110-1230 tr / min | |
Gamme de vitesses de broche verticales (8 étapes) | 150-1660 tr / min | |
Taper de trou de la broche | IS040 / Morse n ° 4 | |
Angle pivotant de l'axe de la broche verticale | ± 45 ° | |
Voyage longitudinal de la table | 350 mm | |
Voyage vertical de la table | 350 mm | |
Aliments de la table dans des directions longitudinales et verticales et le joint de broche horizontal dans la direction transversale | 25-285 mm / min. | |
Feed de la table dans les directions longitudinales et vertives | 1000 mm / min. | |
Moteur principal | 3 kW | |
Moteur de pompe au liquide de refroidissement | 0,04 kW | |
Dimensions globales | 1450 x 1450 x 1650 mm | |
Poids net | 1180/1410 kg | |
Accessoires en option |
Table universelle |
Vice parallèle |
Tête de fente |
Table rotative |
Diviser la tête |
