MODEL | UNIT | CW621 23C-3000 mm | |
Balancer sur le lit | MM | 1230 | |
Se balancer dans l'écart | MM | 1490 | |
Swing sur la diapositive transversale | MM | 900 | |
Distance entre les centres | MM | 3000 | |
Longueur d'espace de la plaque du visage | MM | 380 | |
Nez de fuseau | MM | C11 ou D11 (facultatif) | |
Alésage de la broche | MM | 130 (facultatif) | |
Vitesses de broche | RPM / étapes | 10-80 0/18 | |
Voyage de glissement croisé | MM | 615 | |
Voyage de repos supérieur | MM | 300 | |
Taille de la tige d'outil | MM | 42×42 | |
Voyage rapide | mm / min | Hache longitudinale Z: 3240 Converse Axe X: 1870 | |
Diamètre de la plume | MM | 120 | |
Voyage en plume | MM | 270 | |
Conique de plume | MT6 | ||
Largeur du lit | MM | 610 | |
Fils métriques | mm / types | 1-240 / 53 | |
Filetages de pouces | TPI / | 30-2 / 31 | |
Filetages du module | mm / types | 0,25-60 / 46 | |
Filetages de pas diamétriques | TPI / | 60-1 / 2/47 | |
Flux longitudinaux | mm / r | 0,07-16,72 | |
Croix | mm / r | 0,04-9,6 | |
Puissance du moteur principal | kw | 11 | |
Taille d'emballage | Longueur | MM | 5170 |
Largeur | MM | 1500 | |
Hauteur | MM | 2080 | |
Poids brut | kg | 6500 | |
Caractéristiques principales:

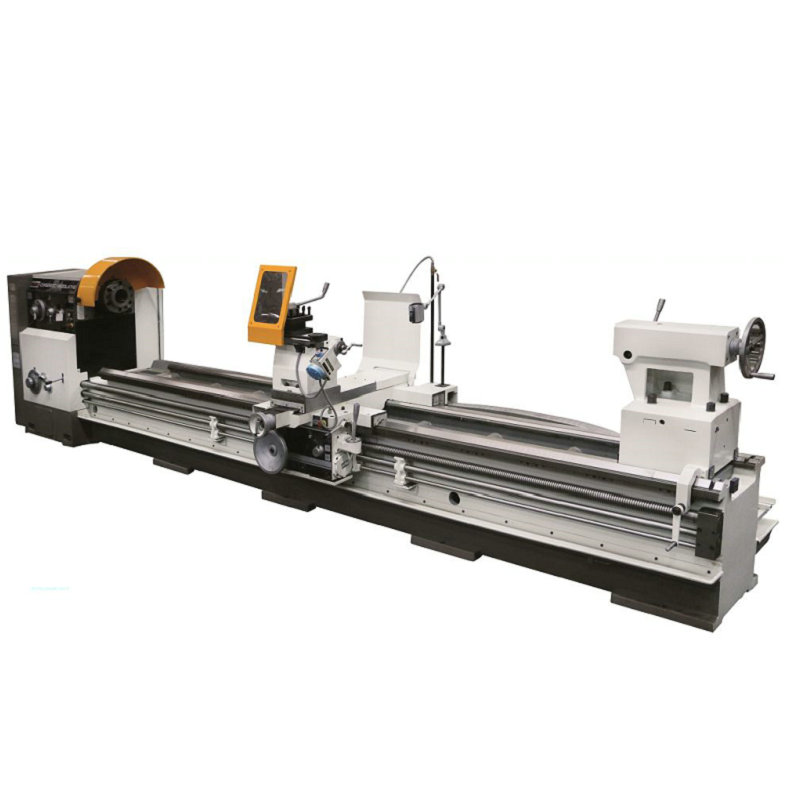

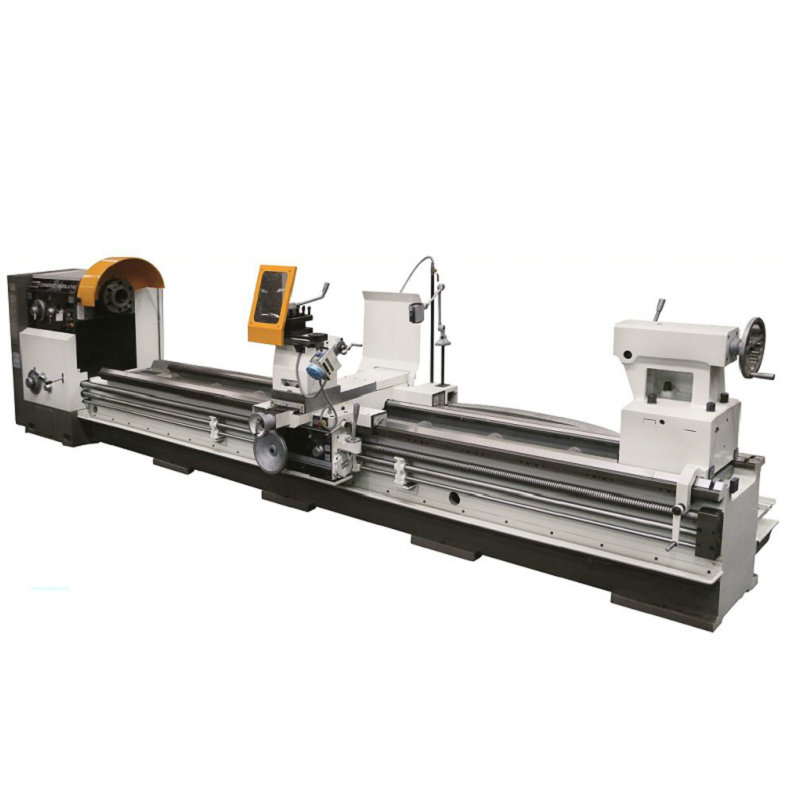

Ce tour horizontal de série est un produit nouveau conçu, qui est basé sur le tour de la série 63C selon la demande du marché. Le tour convient particulièrement pour l'usinage des pièces de travail à grande disque en service léger et des pièces de travail d'arbre à grand diamètre .
| Modèle | Unité | CW62103C | CW62123C | CW62143C | CW62163C | CW62183C |
| Balancer sur le lit | MM | 1030 | 1230 | 1430 | 1630 | 1830 |
| Se balancer dans l'écart | MM | 1290 | 1490 | 1690 | 1890 | 2090 |
| Swing sur la diapositive transversale | MM | 700 | 900 | 1100 | 1240 | 1440 |
| Distance entre les centres | MM | 1500, 2000, 3000, 4500, 6000 | ||||
| Longueur d'espace de la plaque du visage | MM | 380 | ||||
| Nez de fuseau | C11 ou D11 | |||||
| Alésage de la broche | MM | 105, 130 | ||||
| Vitesses / étapes de la broche | RPM / étapes | 10 - 800/18 | 7 - 531/18 | 6 - 480/18 | ||
| Voyage de glissement croisé | MM | 615 | 715 | 815 | 915 | |
| Voyage de repos supérieur | MM | 300 | ||||
| Traversée rapide | mm / min | Axe Z: 3240, AX X: 1870 | ||||
| Diamètre de la plume | MM | 120 | ||||
| Voyage en plume | MM | 270 | ||||
| Conique de plume | MT6 | |||||
| Largeur du lit | MM | 610 | ||||
| Fils métriques | mm / types | 1 - 240/53 | ||||
| Filetages de pouces | TPI / | 30 - 2/31 | ||||
| Filetages du module | mm / types | 0,25 - 60/46 | ||||
| Filetages de pas de diamètre | LPI / | 60 - 1/2/47 | ||||
| Puissance du moteur principal | kw | 11 | ||||
| Poids brut | Kg - 1500 b / c | 5200 | 5350 | 5550 | 5750 | 6000 |
| Kg - 2000 b / c | 5500 | 5650 | 5850 | 6100 | 6350 | |
| Kg - 3000 b / c | 6350 | 6500 | 6700 | 6900 | 7150 | |
| Kg - 4500 b / c | 7600 | 7750 | 7950 | 8150 | 8400 | |
| Kg - 6000 b / c | 8800 | 9000 | 9200 | 9400 | 9650 | |
Accessoires standard:
4-maw Chuck / & Flange / φ500 (103C, 123C); Φ630 (143c, 163c, 183c)
Centres morts, manches de réduction
boulons de fond / écrous
blocs de niveau
régulier, φ500 (103c, 123c), φ700 (143c, 163c, 183c) (pour la plaque de randonnée de 3000 mm et vers le haut)
Suivre
les accessoires en option:
3-mâchoires pour épingler
la plaque
d'
électricité Tourrelle
à l'énergie (moins que 3000 mm).
de la boucle électrique
Tapitre de rotation
