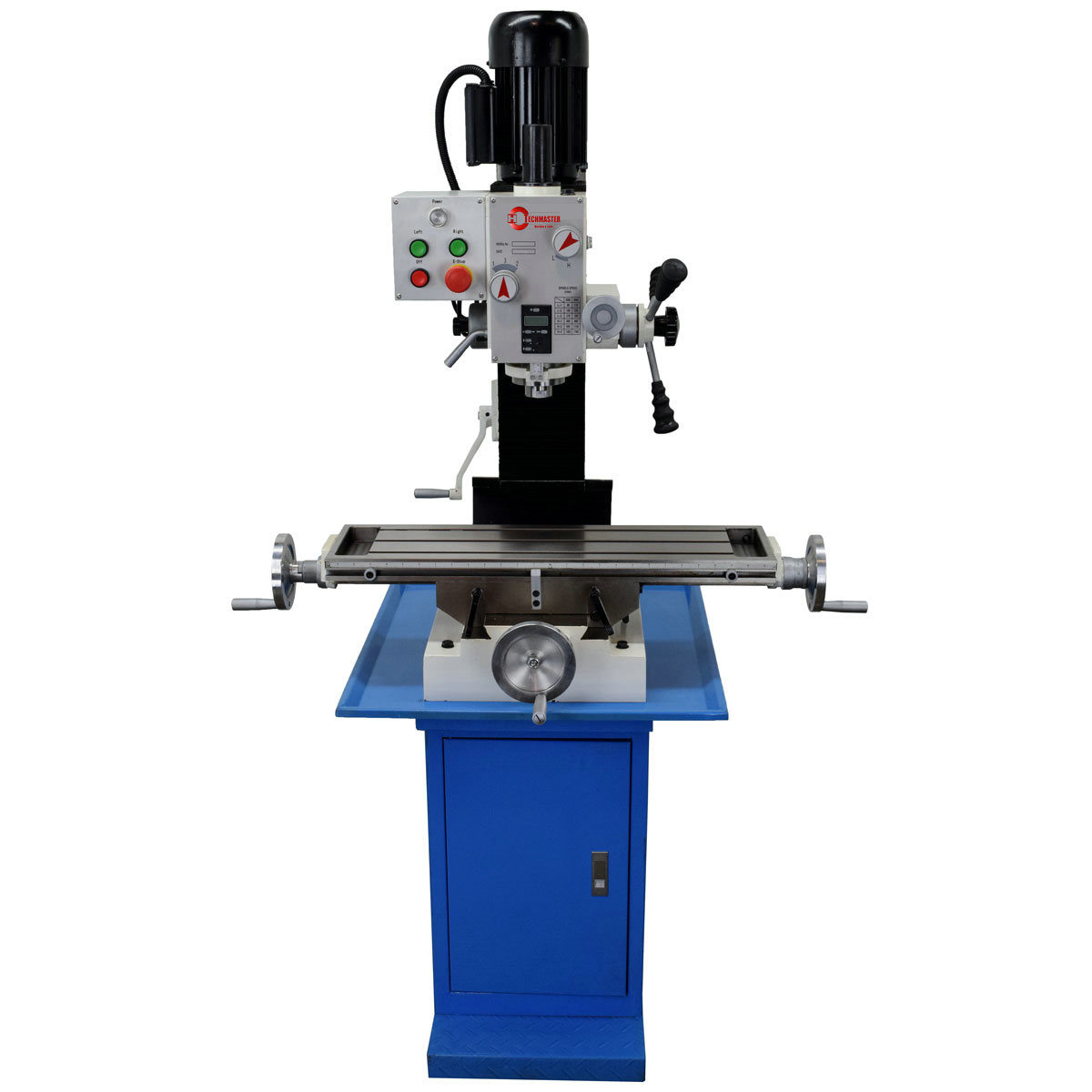

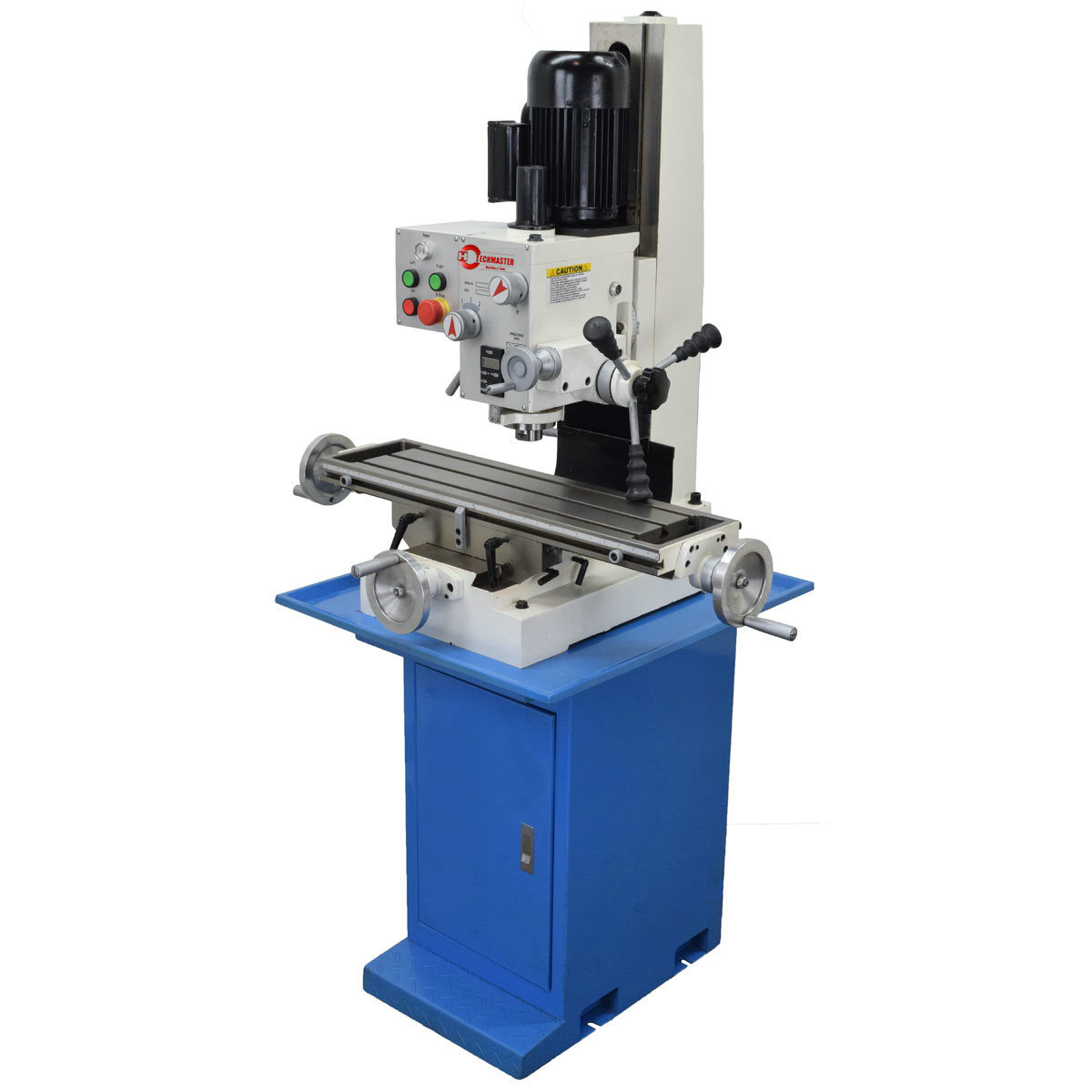

Forage et fraisage à engrenages ZX32G

Une construction solide, un aliment en série en série, une indication de course numérique de broche et des performances extraordinaires. Ce modèle est populaire chez les fabricants de modèles, les artisans et les ateliers de réparation.

• Le sélecteur d'équipement permet un changement de vitesse facile et rapide

• Équipé en série avec 3 flux de forage réglables

• Plusieurs possibilités d'application telles que le forage, le fraisage et la coupe de threads

• Grande table transversale, surface traitée avec précision

• Gibs réglable à la table

• Englets polis, dans un bain d'huile, pour une course lisse

• Les roulements à rouleaux coniques garantissent une concentration élevée

• La rotation droite et gauche permet la coupe du fil

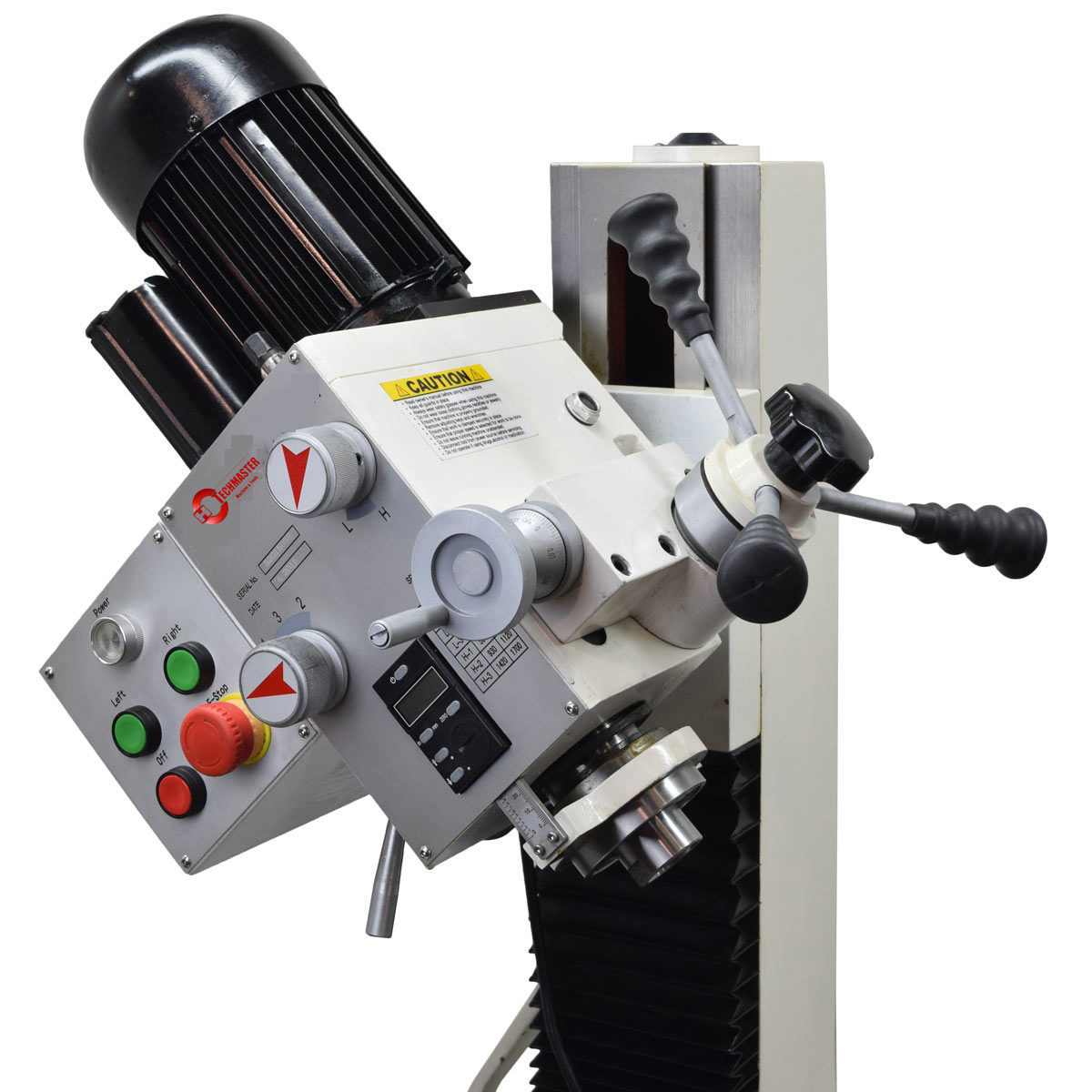

• Tête d'engrenage 180 ° Tiltable, 360 ° rotatif et réglable en hauteur

• Moteur puissant en 2 étapes, plage de vitesse 75 - 3200 tr / min

• Poignée pour le réglage de la broche, volant pour les aliments fins

• Tous les engrenages en acier endurcis et moulues dans la tête, pour
  une capacité de coupe beaucoup plus lourde, en particulier par rapport aux modèles équipés de l'engrenage en plastique

• Taille compacte pour les petits ateliers de travail, mais a plus de poids et de puissance pour
  éliminer le matériau en cas de besoin

• Les graduations de table en 0,001 ″ sur X et Y avec un véritable
  ci-dessous de la vision de pas, entraînent un fonctionnement plus facile lorsque les tolérances sont importantes

• La colonne principale est attachée à la base avec 4 boulons du haut, avec
  une surface de montage très large pour beaucoup plus de rigidité sur d'autres
  modèles dans cette gamme de taille

• Garantie de 3 ans, pour plus de tranquillité d'esprit

Caractéristiques principales:
• machine compacte, précise et économique. Idéal pour ceux qui recherchent une
machine compacte pour un plus petit atelier de travail, mais ont besoin de prendre des coupes plus lourdes
par rapport aux autres machines dans cette gamme de taille
•
La
broche est prise en charge par des roulements à rouleaux coniques de
haute
précision
. Avoir une finition chromée satin, graduée en 0,001 ″
• Quill Dro est standard, précision de l'affichage 0,0005 ', sélectionnable à partir de
mm / pouce
• Généreuse broche 18-1 / 4 ″ à la distance maximale pour la distance pour le travail plus grand
• 8-1 / 2 ″ Axe Y, plus que les autres machines de cette classe

ACCESSORIETÉ FORMÉELLE Remarques:

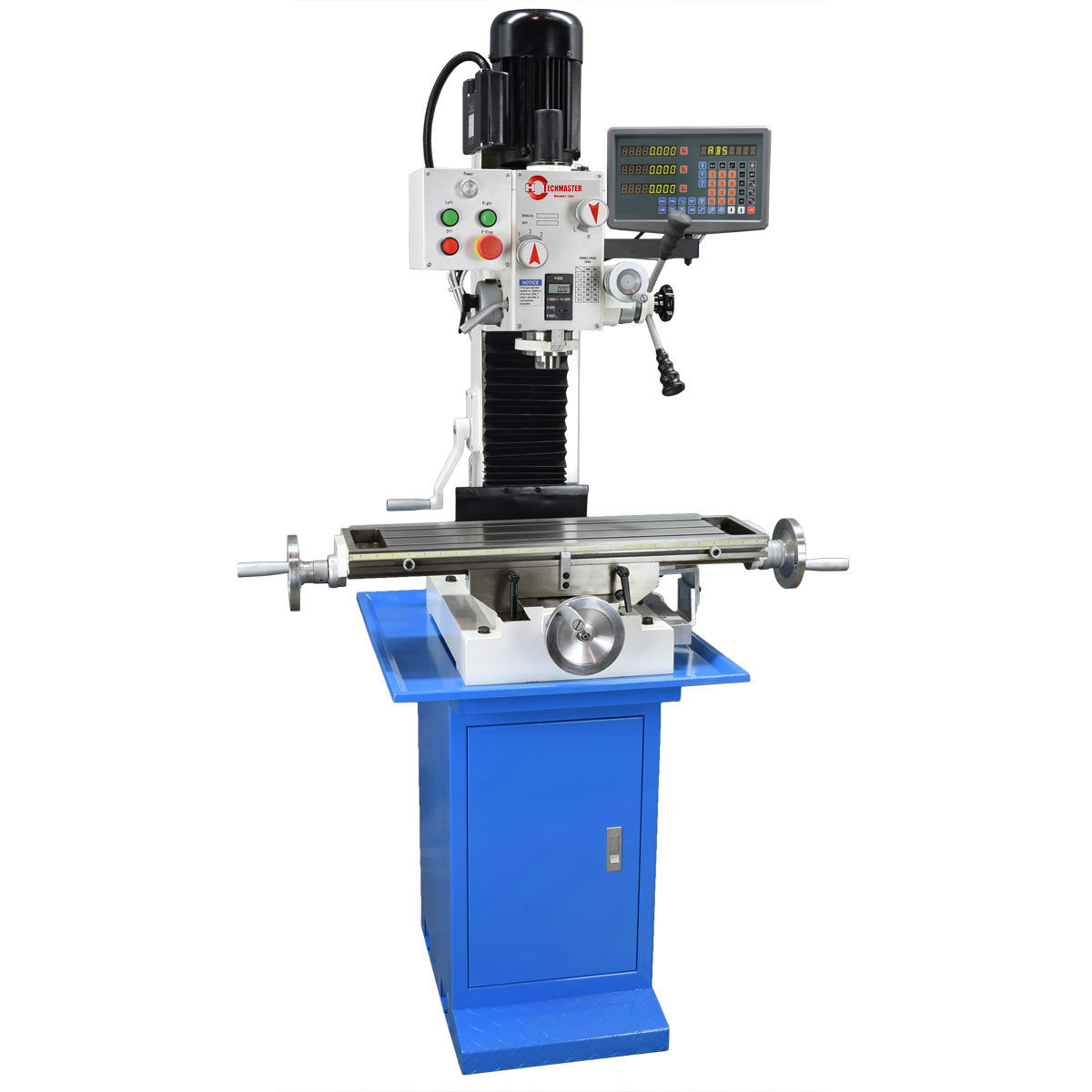

3 axes DRO Installé  Remarque: Si un DRO à 3 axes est ajouté à la machine, le 3ème axe du DRO lit la tête de haut en bas, pas la plume, donc elle ne double pas sur la mesure. Si vous ajoutez le DRO à 3 axes,  les deux mouvements de l'axe z sont maintenant couverts)

Spécifications principales Système de pouces
max. Capacité de forage:                                1-1 / 4 ″
max. Capacité de fraisage final:                          1 ″
max. Capacité de fraisage de visage:                         3 ″
Tableau Taille:                                            27-1 / 2 ″ x 7-1 / 8 ″
Travel Cross (Axe Y):                                8-1 / 2 ″
Voyage                      longitudinal (axe x): Graduations de la
table                    de ciel de plomb 15
″                              10
tpi (.100 ″ par tour                              )
Graduations              de
numérotation W / 7/16-20 Drafar Thread                      .
Spindle (Quill) Voyage:                                 3 ″
T Taille de l'emplacement: 1/2 ″ (les machines à         sous
T sont légèrement inférieures à 1/2 ″, Taille réelle 12 mm, notre kit 1/2 ″
est               dimensionné
pour                                            cette machine)
Plage Poids (avec base en option):                                                             de
vitesses           d'
épine          575 lbs
de puissance requise:                   110 / 120V, minimum de 15 ampères
Dimensions de circuit (assemblé sur le support):  39 ″ W x 70 ″ H x 30 ″ D
Hauteur avec tête en haut du voyage Z:   76 ″ (sur le support)
Hauteur avec la tête à la hauteur de travail normale: 71 ″ (sur le support)
Hauteur de support                                27-5 / 8 ″


Système   métrique métrique

* Sans stand
