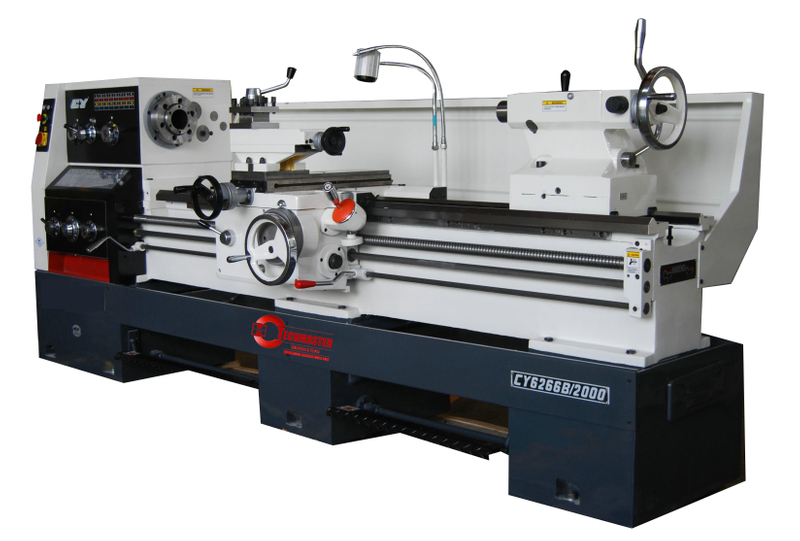

CY6266B

Lathe universel CY-6140B   CY-6240B, CY-6150B, 6250B, 6166B, 6266B

Lathe Caractéristiques
★ Système de broche de rigidité élevé, avec une température absolue augmentant pas supérieure à 35 ℃.
★ La poupée, la boîte de vitesses, le tablier et les voies de lit sont en fonte de haute qualité, et sont toutes coulées avec la technologie de fonderie de sable de résine. Les voies du lit sont durcies par l'induction, avec dureté autour de HRC 55.
★ La broche soutenue par des roulements de haute précision à 3 points et tous les engrenages de la poupée sont avec précision, la broche se tourne en douceur à grande vitesse.
★ Système d'alimentation rapide pour améliorer l'efficacité. Une large gamme de flux et de hauteur est disponible sans changer de vitesse.
★ Lorsque l'alimentation rapide est activée, le volant de voyage longitudinal de glissière à outil sera automatiquement affectueux.
★ Les dispositifs de sécurité fiables tels que le frein et l'interrupteur d'urgence d'urgence sont assemblés. Le périphérique de protection de surcharge réglable est également installé dans le système d'alimentation.
★ Le poste d'outil adopte la structure de cliquet et peut être rempli en tournant le levier sur seulement un demi-tour.
★ Le taillon est équipé d'un mécanisme à double verrouillage, le mouvement lisse et sans effort est assuré par les dispositifs de défilement élastique en dessous.
★ Avec une capacité de balançoire sur le lit 660 mm, balançoire dans l'espace 830 mm, distance entre les centres de 1000 à 5000 mm, ce tour couvre une large gamme de pièces de travail.


SPÉCIFICATION	CY-6140B	CY-6240B	CY-6150B	CY-6250B	CY-6166B	CY-6266B
Balancer sur le lit	400 mm		500 mm		660 mm
Swing sur la diapositive transversale	220 mm		300 mm		430 mm
Se balancer dans l'écart		630 mm		710 mm		870 mm
Largeur de l'écart		240 mm		240 mm		240 mm
Largeur de lit	390 mm		390 mm		390 mm
Durée de travail (max)	750/1000/1500/2000/3000		750/1000/1500/2000/3000/4000/5000mm		750/1000/1500/2000/3000/4000/5000mm
Nez de fuseau	D8		D8		D8
Contin de centre de broche	1:20		1:20		1:20
Diamètre de l'alésage de la broche	82 mm		82 mm		82 mm
Vitesse de broche	9-1600rmp		9-1600rmp		9-1600rmp
Max. couple de sortie de la broche	1500n.m		1500n.m		1500n.m
Gamme d'aliments longitudinaux	0,028-6,43 mm / rev		0,028-6,43 mm / rev		0,028-6,43 mm / rev
Gamme d'aliments transversaux	0,12-2,73 mm / rev		0,12-2,73 mm / rev		0,12-2,73 mm / rev
Pas de vis de plomb	12 mm (système métrique) 2TPI (Système de pouces)		12 mm (système métrique) 2TPI (Système de pouces)		12 mm (système métrique) 2TPI (Système de pouces)
Diamètre de la vis du plomb	40 mm		40 mm		40 mm
Fils métriques	0,5-224 mm (48 emplacements)		0,5-224 mm (48 emplacements)		0,5-224 mm (48 emplacements)
Filetages de pouces	72-1 / 8tpi (46 emplacements)		72-1 / 8tpi (46 emplacements)		72-1 / 8tpi (46 emplacements)
Filetages du module	0,5-112 mm (42 emplacements)		0,5-112 mm (42 emplacements)		0,5-112 mm (42 emplacements)
Filetages de pas de diamètre	56-1 / 4dp (45 emplacements)		56-1 / 4dp (45 emplacements)		56-1 / 4dp (45 emplacements)
Voyage de diapositives croisées (Max.)	320 mm		320 mm		360 mm
Voyage de diapositive supérieur (Max.)	145 mm		145 mm		170 mm
Spécification de la section du poste d'outil	25x25 mm		25x25 mm		25x25 mm
Vitesse de déplacement rapide longitudinal	4,5 m / min (50 Hz) 5,4 m / min (60 Hz)		4,5 m / min (50 Hz) 5,4 m / min (60 Hz)		4,5 m / min (50 Hz) 5,4 m / min (60 Hz)
Vitesse de déplacement rapide transversale	1,9 mm / min (50 Hz) 2,3 m / min (60 Hz)		1,9 mm / min (50 Hz) 2,3 m / min (60 Hz)		1,9 mm / min (50 Hz) 2,3 m / min (60 Hz)
Morse Caper de Centre-Tone	M5		M5		M5
Max. Voyage de la pouette de trempage	150 mm		150 mm		150 mm
Diamètre de la quille	75 mm		75 mm		75 mm
Moteur principal	7,5 kW		7,5 kW		11 kW
Moteur de voyage rapide	250W 1360 tr / min		250W 1360 tr / min		250W 1360 tr / min
moteur de pompe au liquide de refroidissement	90W 25L / min		90W 25L / min		90W 25L / min


Système de broche de rigidité élevée, avec une température absolue augmentant pas supérieure à 35 ℃.
Des dispositifs de sécurité fiables tels que les puits de pied et l'interrupteur d'alimentation d'urgence sont assemblés. Le périphérique de protection de surcharge réglable est également installé dans le système d'alimentation. Système d'alimentation rapide pour améliorer l'efficacité. Une large gamme de flux et de hauteur est disponible sans changer de vitesse.
La voie du lit est faite de fonte de haute qualité et de durcissement à l'induction. La dureté est autour de HRC 55.
Le bas-plan est équipé d'un mécanisme à double verrouillage, des mouvements lisses et sans effort sont réalisés à travers les dispositifs de défilement élastique en dessous.

SPÉCIFICATION	CY-6250B	CY-6266B
Balancer sur le lit	500 mm	660 mm
Swing sur la diapositive transversale	300 mm	380 mm
Se balancer dans l'écart	710 mm	830 mm
Largeur de l'écart	240 mm
Largeur de lit	390 mm
Durée de travail (max)	750,1000, 2000,3000 mm
Nez de fuseau	D8
Contin de centre de broche	1:20
Diamètre de l'alésage de la broche	82 mm
Vitesse de broche	9-1600rmp
Max. couple de sortie de la broche	1470n.m
Gamme d'aliments longitudinaux	0,028-6,43 mm / rev
Gamme d'aliments transversaux	0,12-2,73 mm / rev
Pas de vis de plomb	12 mm (système métrique) 2TPI (Système de pouces)
Diamètre de la vis du plomb	40 mm
Fils métriques	1-224 mm (48 lancers)
Filetages de pouces	72-1 / 8tpi (48 emplacements)
Filetages du module	0,5-112 mm (42 emplacements)
Filetages de pas de diamètre	56-1 / 4dp (45 emplacements)
Voyage de diapositives croisées (Max.)	320 mm	350 mm
Voyage de diapositive supérieur (Max.)	145 mm	170 mm
Vitesse de déplacement rapide longitudinal	4,5 m / min (50 Hz)
Vitesse de déplacement rapide transversale	1,9 mm / min (50 Hz)
Diamètre de la manche	75 mm


Accessoires standard:                                                        Accessoires en option:
3                                                                         -mâchoire Chuck TiPer
Turning                                                                         Attachement
4-Jaw Chuck                                                                           Micro
Stop                                                                           Stable
Rest Stop                                                                           for
Saddle, Suivez REST STOP POUR                                                               LA
PLAQUE
DE
LA
PLIQUE
DE
SLIDE CROSS
