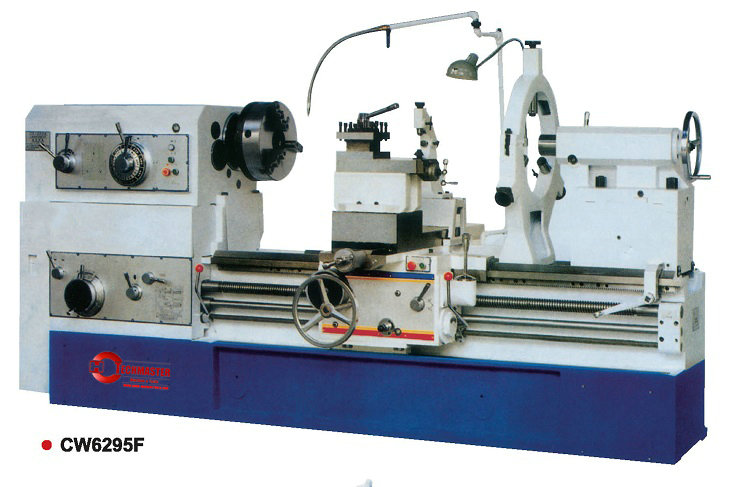

| Article | Unité | CW6263F | CW6280F | CW6295F | CQ62110F | CQ62125F | CQ62145F |
| Max. balancer sur le lit | MM | Ø630 | Ø 800 | Ø 950 | Ø 1100 | Ø 1250 | Ø 1450 |
| Max. pièce de travail de longueur | MM | 1000/1500/2000/3000/4000/5000/6000/7000/8000/10000 | |||||
| Max. balancer sur la voiture | MM | Ø350 | Ø520 | Ø640 | Ø800 | Ø940 | Ø1140 |
| Max. se balancer dans l'écart | MM | Ø800 | Ø70 | Ø1340 | Ø1490 | Ø1640 | Ø1820 |
| Longueur maximale dans l'espace | MM | 400 | 400 | ||||
| Largeur de lit | MM | 550/600 | 550/600 | ||||
| Fuseau à travers le diamètre | MM | Ø105 | Ø105 | ||||
| Diamètre et cône de l'alésage de la broche | MM | Ø120 1:20 | Ø120 1:20 | ||||
| Inside Morse Capier de la manche centrale | | N ° 5 | N ° 5 | ||||
| Vitesses de broche | r / min | 6-800 | 4-530 | ||||
| Max. couple de sortie à la broche principale | Nm | 3040 | 3040 | ||||
| Flux longitudinaux | mm / r | 0,1-24,3 | 0,1-24,3 | ||||
| Aliments transversaux | mm / r | 0,05-12,5 | 0,05-12,5 | ||||
| Pith / diamètre à vis de plomb | MM | 12/55 | 12/55 | ||||
| Fils métriques | mm / types | 1-240 / 50 | 1-240 / 50 | ||||
| Filetages de Whitworth | TPI / | 14-1 / 26 | 14-1 / 26 | ||||
| Filetages du module | mm / types | 0,5-120 / 50 | 0,5-120 / 50 | ||||
| Filetages diamétraux | DP / types | 28-1 / 24 | 28-1 / 24 | ||||
| Max. Voyage de la diapositive croisée | MM | 420 | 445 | 540 | 590 | 650 | 770 |
| Max. diapositive de repos de voyage de voyage | MM | 200 | 200 | ||||
| Max. Coupe transversale de la tige d'outil | MM | 32x25 | 32x25 | ||||
| Vitesse de déplacement rapide longitudinal | m / min | 4 | 4 | ||||
| Vitesse de déplacement rapide transversale | m / min | 2 | 2 | ||||
| Diamètre de la manche | MM | Ø100 | Ø100 | ||||
| Morse Caper de l'alésage de la manche | | N ° 5 | N ° 5 | ||||
| Max. étouffe de manche | MM | 250 | 250 | ||||
| Moteur principal du conducteur | kw | 11 | 11 | ||||
| Moteur de voyage rapide | kw | 0.55 | 0.55 | ||||
| Moteur de pompe au liquide de refroidissement | kw | 0.125 | 0.125 | ||||
| Sur la taille de look (l x w x h) | MM | 3010/3510/4010 / 5010/6010/7010/8010/10010/12010/14010x1300/1405/1460/1500/1520X1280/1365/1440/1530/1597/1697 | |||||
| Poids net (environ) | kg | 4000/5000 | 4700/5300 | 5000/5600 | 5300/5900 | 5700/6200 | 6000/5000 |
| | | 5300/6500 | 5600/6800 | 5900/7100 | 6300/7500 | 6700/7900 | 7000/8200 |
| | | 7400/5100 | 7700/8400 | 8000/8700 | 8400/9100 | 8800/9500 | 9100/9800 |
| | | 8900/10600 | 9200/10900 | 9500/11200 | 9900/11600 | 10300/12000 | 10600/12300 |
| | | 12400/14200 | 12700/14500 | 13000/14800 | 13400/15200 | 13800/16000 | 14100/16800 |
