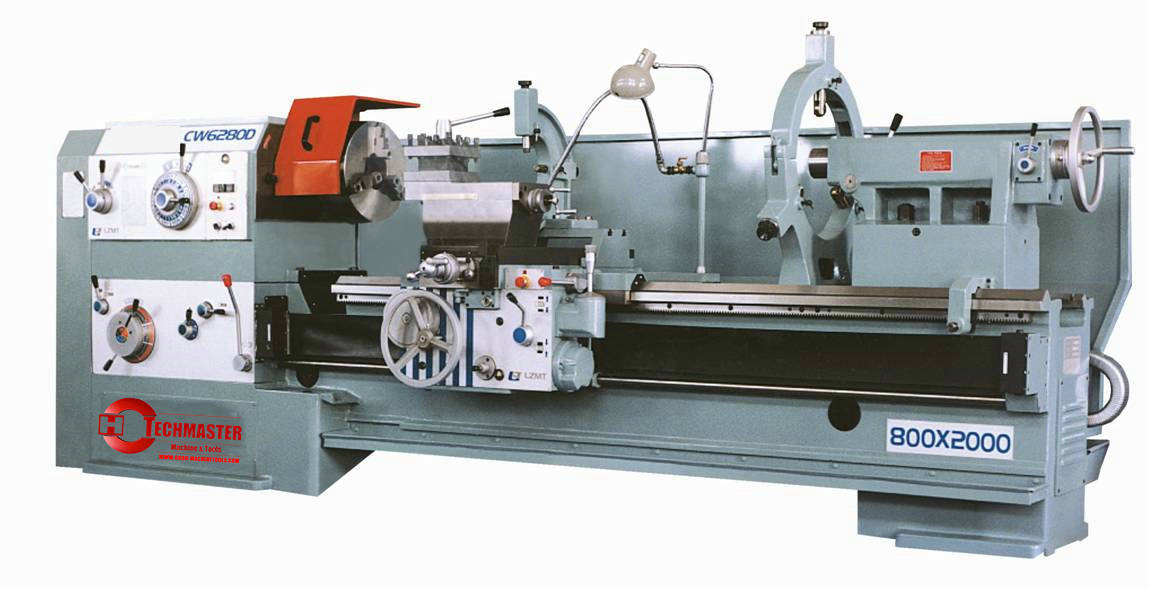

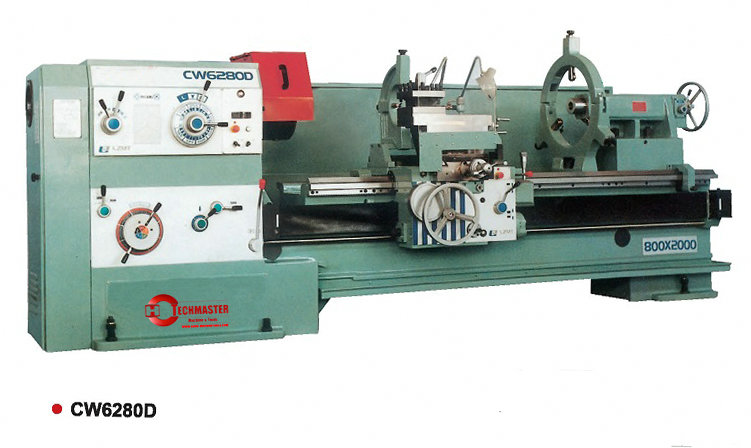

CW6280D

Les façons du lit durcie et du sol
D1-11 nez de broche Camlock facile pour le mandrin changeant
épine lourde de 105 mm ou 128 mm
multi-disques avant et inversant l'embrayage pour le démarrage lent de la pièce lourde
et une pièce rapide dans un tablier avec
une base de fonte à une pièce à un
bacotage en fonte en fonte
en fonte
à la structure de bac à base de fonds à la main.

Le tour de la série C62163D et CW62100D est de nouveaux produits développés en usine basés sur de nombreuses années de production CW6163A, CW6163C Series Lathe Experience, selon les clients Différents exigences de transformation ont développé des produits de nouvelle génération.
There are four varieties of workpiece turning length from 0.75-12 m,
Metric, Imperial have thirty-eight kinds to be choose
This series of machine tools used machine repair, tools and manufacturers industrial production
Mainly used for various types of shafts, disc type, shaped like turning internal and external cylindrical surface, conical surface, the other rotating surface, turning face, and can cutting metric, inch, modulus, thread pitch
This lathe can also realize Forage, tank ennuyeux, alésage et broche et ainsi de suite.

Lit de base en fonte haute résistance du lit monolithique, la coulée de sable en résine est une technologie de cuisson étroite, l'utilisation du corps de la poule arrière à vitesse variable.

CARACTÉRISTIQUES	CW6280D (LZJC)	CW6180D (LZJC)
Balancer sur le lit	840 mm (32 ')	840 mm (32 ')
Centres de distance btw	3m, 4m, 5m, 6m, 8,10m, 12m
Swing sur la diapositive transversale	560 mm	560 mm
Se balancer sur l'écart	1100 mm
Longueur du lit de l'espace	340 mm
Alésage de la broche	105 mmor 128 mm (facultatif) 132 mm (facultatif)
Vitesse de broche	18 étapes 6-800rpm
Gamme de fil pouces	(43kinds) 1/16 - 19tpi
Gamme de threads métriques	(50kinds) 1-24 mm
Fil modulaire	50kinds 1-240 mm
Pas de fil diamétrique	42kinds 19-1 / 16t. P. I
Moteur	11KW (3040N) 15KW (facultatif)
Poids net	5800 kg (3m) 6500 kg (4m) 7200kg (5m)	6100kg (3m) 6800 kg (4m) 7500kg (5m)



Spécification		CW6263d		CW6280D		CW62100D	CW62125D	CW6185A	CW61100A
Swing max sur le lit		670 mm		840 mm		1000 mm	1250 mm	850 mm	1030 mm 1600 mm
Swing max sur la diapositive transversale		390 mm		560 mm		720 mm	970 mm	520 mm	720 mm 118/0 mm
Swing sur l'écart		930 mm		1100 mm		1250 mm	1510 mm	1150 mm	1350 mm
Ergage de longueur valide		340 mm				340 mm		1500-16000
Largeur de lit		550 mm   en option: 600 mm						600 mm
Capacité maximale de la table de travail		3T						4t
Trou de la broche et cône		120 ou 140 mm			120 mm		120 mm	160 mm
Vitesses de broche		6-1100 tr / min ou 6-800 tr / min / 18 étapes			6-800rpm / 18 étapes			Manuel opérant 4 étapes (5-630R / min)
Voyage de glissement croisé		420 mm			580 mm		695 mm	600 mm
Distance centrale		750-12000 mm			750/1500/2000/3000/4000/5000/6000 ​			3000/4000/5000/6000 mm
Gamme de threads métriques		1-24 mm / 51kinds			50kinds1-240 mm			56 kinds 1-120 mm
Plage de filetage du module		0,5-120π m / 53kinds			53 kinds 0,5-120π m			56 kinds 30-1 / 4 '
Plage de threads diamétriques		30-1 / 8d. P / 42kinds			42 types 30-1 / 8d. P			56 kinds 60-0,5d. P
Flux longitudinaux		0,04-24 mm / 72 kinds			64 kinds 0,1-24,3 mm			64 types 0,08-9,6 mm
Croix		0,02-12 mmn / 72 kind			64 kinds 0,05-12 mm			64KIDS 0,04-4,8 mm
Moteur d'entraînement principal		1,1 kW (15KW en option)			15 kW			AC15KW		AC18.5KW
Taille d'emballage	Longueur	2760/3510/3965 / 5010/6010			2815/3515/4015/5015 / 6160 / 7160/8160			5150 mm		5150 mm
	Largeur	1600 mm			1395		1395	1500 mm		1600 mm
	Hauteur	1565 mm	1650 mm		1725		1855	1500 mm		1600 mm
Poids   net		NW: 3600/4300/5000/5800 / 65007200/8000/11000 /13000/15000kg			3600/4300/5000/5800 / 6500/7200/8000KGS
