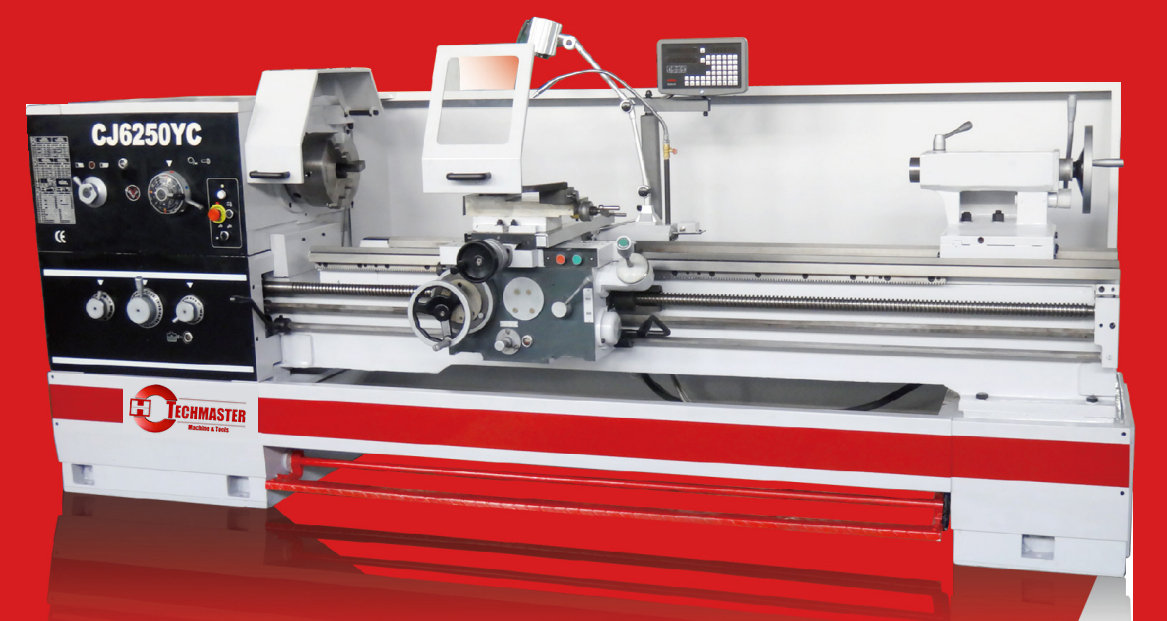

CJ6250YC-CJ6266YC-CJ6280YC
TECHMASTER
| Quantité: | |
|---|---|
Description du produit
La surtace des voies Bedways est une fréquence supersonique.
La taille de l'alésage de la broche est de 105 mm. Le système de broche est riche en rigidité et en précision.
Il n'est pas nécessaire de changer de vitesse. La machine peut tourner environ 89 types de threads métriques, pouces, modules et DP.
Un dispositif d'arrêt automatique est utilisé pour réaliser un arrêt automatique pour l'usinage d'une pièce d'une certaine longueur
| Modèle | CJY6250C CJ6280YC | ||||
| Capacités | Max. balancer sur le lit | Φ 500 mm | Φ 800 mm | ||
| Max. balancer sur le côté transversal | Φ 300 mm | Φ 560 mm | |||
| Distance centrale | 1000 mm (40 ″) 1500 mm (600 ″) 2000 mm (80 ″) 3000 mm (118 ″) | ||||
| Max. se balancer sur l'écart | Φ 710 (28 ″) | Φ 1010 (40 ″) | |||
| Durée efficace de l'écart | 230 mm (9 ″) | ||||
| Largeur du lit | 405 mm | ||||
| Poubelle | Trou de la broche | Φ 105 mm | |||
| Nez de fuseau | D8 | ||||
| Fuseau de fuseau | 113 mm 1: 20 | ||||
| Vitesses de broche (numéro) | 36 ~ 1600R. p. M (12 étapes) 30 ~ 1400r. p. M (12 étapes) | ||||
| Aliments | Plage de threads métriques (types) | 1 ~ 14 mm / 22kinds | |||
| Gamme de fils de pouces (types) | 28 ~ 2T. P. L / 26KINDS | ||||
| Gamme de threads Moudle (types) | 0,5 à 7 mm / 18 kind | ||||
| Gamme de fils diamétraux (types) | 56 ~ 4 D. P / 24kinds | ||||
| Gamme de flux longitudinaux | 0,063-2,52 (0,023 ″ -0,937 ″) | ||||
| Plage de flux croisés | 0,027-1.07 (0,011 ″ -0,404 ″) | ||||
| Taille de vision: pas de diamètre | Φ 40 mm / 12 mm 12,7 mm | ||||
| Carriacge | Voyage du côté transversal | 360 mm (14-3 / 16 ″) | |||
| Voyage de repos composé | 145 mm (5-3 / 4 ″) | ||||
| Taille de la section transversale de la banque d'outils | 25 * 25 mm (1 ″ * 1 ″) | ||||
| Étouffage | Conique de manche de poulet | Mt no. 5 | |||
| Diamètre de la gousse de poulet | Φ 75 mm (2-61 / 64 ″) | ||||
| Voyage de manche | 150 mm (5-29 / 32 ″) | ||||
| MOTEUR | Moteur d'entraînement principal | 5,5 kW / 7,5 kW | |||
| Taille d'emballage (l * w * h) | |||||
| Distance centrale: 1500 mm | 3000 * 1150 * 1800 mm | ||||
| 2000 mm | 3500 * 1150 * 1800 mm | ||||
| 3000 mm | 4500 * 1150 * 1800 mm | ||||
| Poids net / poids brut (KG) | |||||
| Distance centrale: 1500 mm | 3150 / 3800kgs | 3650 / 4300kgs | |||
| 2000 mm | 3400 / 4100kgs | 4200 / 4900kgs | |||
| 3000 mm | 4750 / 4820kgs | ||||
