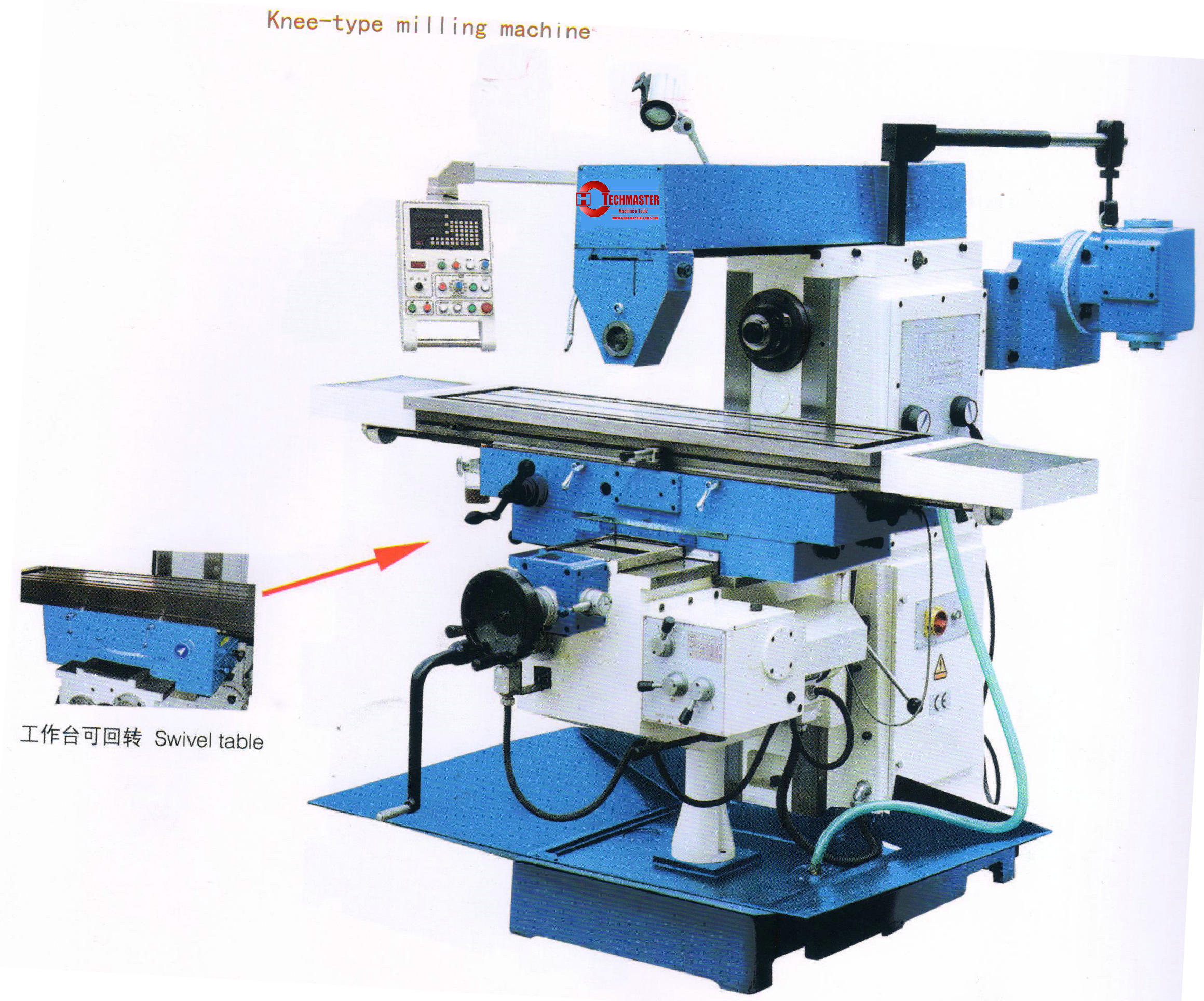

Le tableau peut pivoter ± 45°
Tableau la table de 1600 * 360 mm est facultatif
L'axe X, Y, Z est une alimentation automatique centralisée par une seule boîte
La tête verticale est standard
La broche horizontale est ISO50, la tête verticale est ISO40
| broyeur universel | unité | Xw6136 |
| TABLEAU | ||
| Taille de la table | MM | 1320x360 |
| Slot t | Non | 5 |
| Taille (largeur) | MM | 14 |
| Distance centrale | MM | 95 |
| Max. charge de table | kg | 400 |
| pivotant de table | degré | ± 35º |
| plage d'usinage | ||
| Table Voyage longitudinal (manuel / auto) | MM | 1000 |
| Table Cross Travel (manuel / auto) | MM | 290/280 |
| Table Voyage vertical (manuel / auto) | MM | 400 |
| Broche principale | ||
| Fuseau de fuseau | ISO50 | |
| vitesse de broche / étape | RPM | 58-1800 / 12 |
| Axe de broche verticale à la surface de la colonne | MM | 320 |
| Nez vertical de la broche à la surface de la table | MM | 0-341 |
| Axe de broche horizontale à la surface de la table | MM | 0-400 |
| Axe de broche horizontal au bas du bras | MM | 175 |
| Voyage des bras | MM | 500 |
| Aliments | ||
| Flux longitudinal / transversal | mm / min | 22-420 / 8 22-393 / 8 |
| Vertical / étape | mm / min | 10-168 / 8 |
| Vitesse longitudinale / croisée rapide | mm / min | 1290/1205 |
| Traversage rapide vertical | mm / min | 513 |
| POUVOIR | ||
| moteur principal | kw | 4 |
| (X / y / z) Moteur d'alimentation | kw | 1.1 |
| moteur de refroidissement | kw | 0.09 |
| autres | ||
| dimension de package | cm | 207x192x225 |
| dimension globale | cm | 202.5x207x195 |
| N / b, g / w | kg | 2200 |
