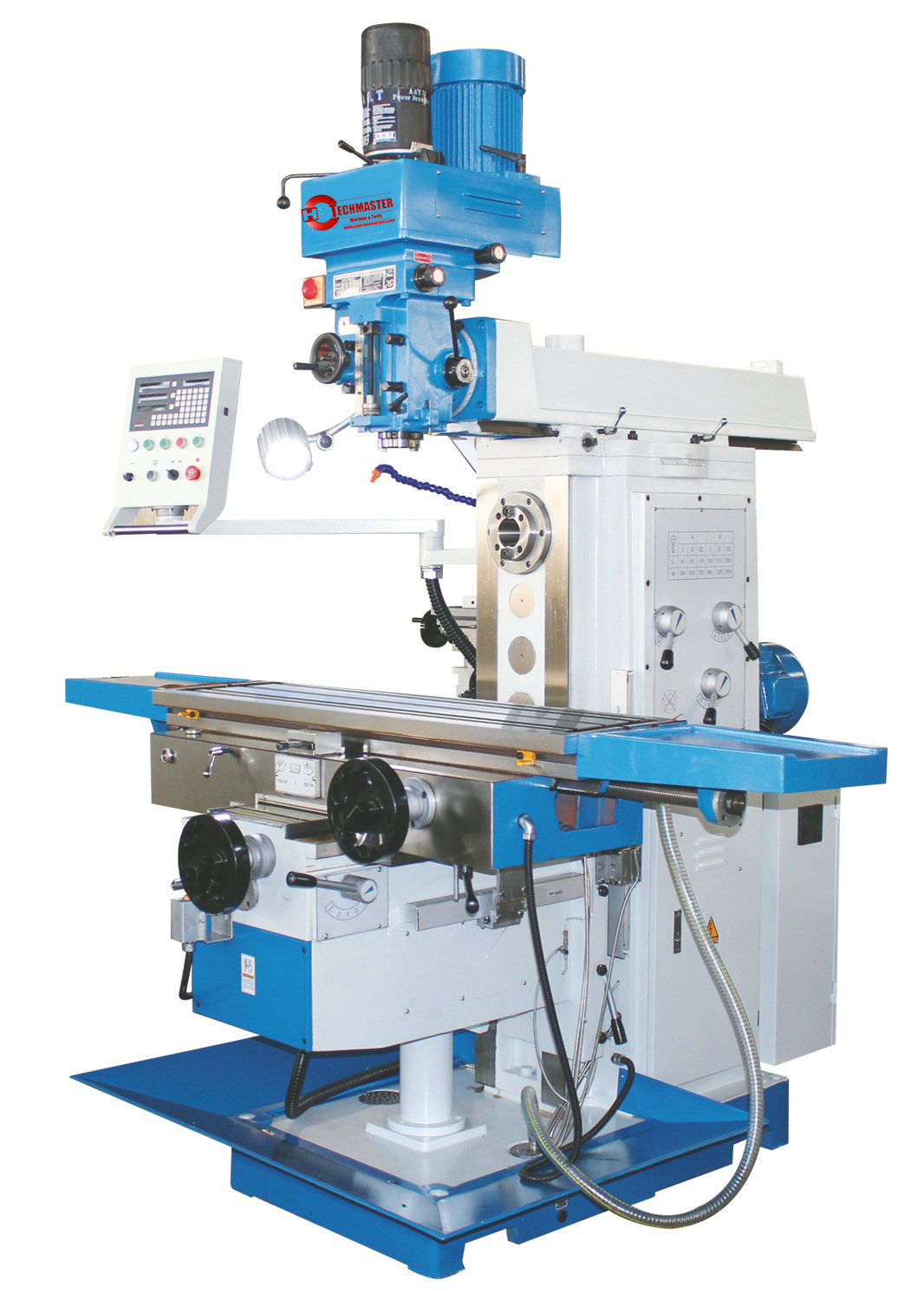

Fonctionnalité: Broyage universel La conception de cadre rigide avec de larges voies de guidage et des voyages |
Caractéristiques | Unité | Xl6336 xl6332 | Xl6336c xl6332c | Xl6336cl xl6332cl |
Taille de la table | MM | 1325 * 360 1325 × 320 | 1600 * 360 1600 × 320 | |
Voyage de table (x / y / z) | MM | 750/320/460 | 1100/320/450 | 1300/320/450 |
Table Feed. (X / y / z) | mm / min | 30-750 / 20-500 / 15-375 | ||
Tableau Rapid Speed (x / y / z) | mm / min | 1200/800/600 | ||
Fuseau de fuseau | | 7:24 IS050 (H) 7:24 IS040 (V) | ||
Strake of Spindle Quill | MM | 127 (V) / 140 | ||
Distance entre le nez de la broche et la surface de la table | MM | 200-660 | 200-650 | |
Distance entre la ligne centrale de la broche horizontale et la surface de la table | MM | 20-480 | 20-470 | |
Distance entre la ligne centrale de la broche horizontale et la surface du bras | MM | 245 | ||
Plage de vitesse de la broche | RPM | 16 Étapes 60-1800 (h) 8 Étapes 65 ~ 4660 (V) | ||
T-slots (n °/width/pitch) | MM | 18/03/70 | ||
Voyage des bras | MM | 550 | ||
Puissance du moteur principal | Kw | 5.5 (H) 3.7 /5.5(v) | ||
Couple du servomoteur de l'axe x / y / z | Nm | 10 | ||
Taille globale | MM | 1800 × 2100 × 2500 | 2245 × 2100 × 2500 | 2520 × 2100 × 2500 |
Poids net | kg | 2710/2660 | 27/0/2730 | 2850/2800 |
