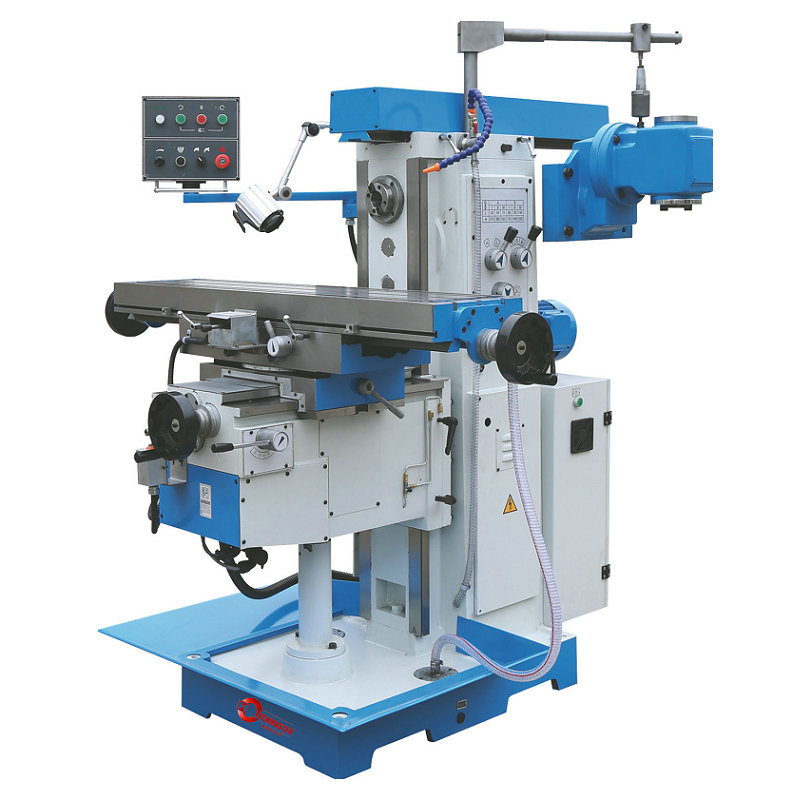

X6436a / x6436a-1 (Big Worktable)
| Quantité: | |
|---|---|
Spécification | Unité | Xl6030 | Xl6030a | Xl6030b | Xl6030c |
Taille de la table | MM | 1270X300 | 1370X300 | 1270 * 300 | 1370 * 300 |
Voyage de table (x / y / z) | MM | 720/ 300/400 | 820/300/400 | 900/380/400 | 1000/380/400 |
Fuseau de fuseau | --- | 7:24 ISO40 | |||
Vitesse rapide de la table (x / y / z) | mm / min | 1335/1335/1000 | |||
Table Feed (x / y / z) | mm / min | XY: 30-830 Z: 23-625 | |||
T-slots （ n °/width/pitch) | MM | 14/03/80 | |||
Plage de vitesse de la broche | r / min | 12 étapes 35-1500 | |||
Distance entre le nez de la broche et la surface de la table | MM | 75-475 | |||
Distance entre l'axe de la broche et la voie de guidage col u mn | MM | 155 | |||
Moteur principal | kw | 3 | |||
Couple de l'axe x / y / z A c servomoteur | N .m | 10 | |||
Taille globale | MM | 1720X 1680x1730 | 1820X 1680x1730 | 1720X 1680x1730 | 1820X 1680x1730 |
Poids net | kg | 1500 | 1550 | 1550 | 1600 |
Le tableau rotatif en option ± 45 ° peut être commandé
Modèle | Taille de la table | Voyage maximal - x / y / z | Angle rotatif maximum de la table | Distance entre la ligne centrale de la broche et la surface de la table |
Xl6130 | 1270X300 | 720/ 300/400 | ± 45 ° | 35-435 |
Xl6130a | 1370X300 | 820/300/400 | ||
Xl6130b | 1270X300 | 900/380/400 | ||
Xl6130c | 1370X300 | 1000/380/400 |
Accessoires en option
NON. | Nom |
1 | DRO à 3 axes |
2 | CE Schneider Electric |
3 | Marmotte en aluminium |
4 | Couverture de table de travail |
5 | Lampe de travail LED |
6 | Tableau rotatif ± 45° |
7 | Lubrification automatique |
8 | Bras de support pour la tête verticale |
Accessoires standard
Article | Nom | Spécification | Qté |
1 | Tête de broyeur vertical | 1 | |
2 | Téletée Allen | 5 、6、10 | 1 |
3 | Clé à altitude | 17 * 19 、22 * 24 、32 * 36 | 1 |
4 | Manche | 7:24; ISO40-MS4 | 1 |
5 | Poignée | 1 | |
6 | Tonnelle de moulage | 7:24 ISO40 φ27 | 1 set |
7 | Support de mouture de la tonnelle | 1 | |
8 | Dessiner | M16 × 480 | 1 |
9 | Laveuse 、de noix | M16 | 2 |
10 | Manuel d'opération | 1 | |
11 | Système de liquide de refroidissement avec moteur électrique | 1 | |
12 | Auto Feed et Feed rapide de XYZ | 1 | |
13 | Bac à puce | 1 |
