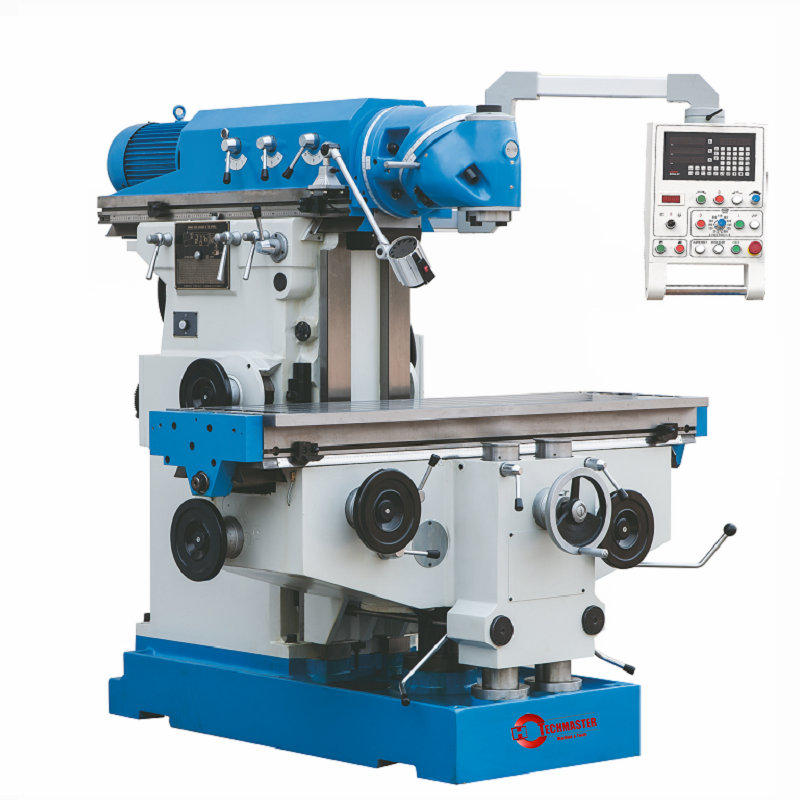

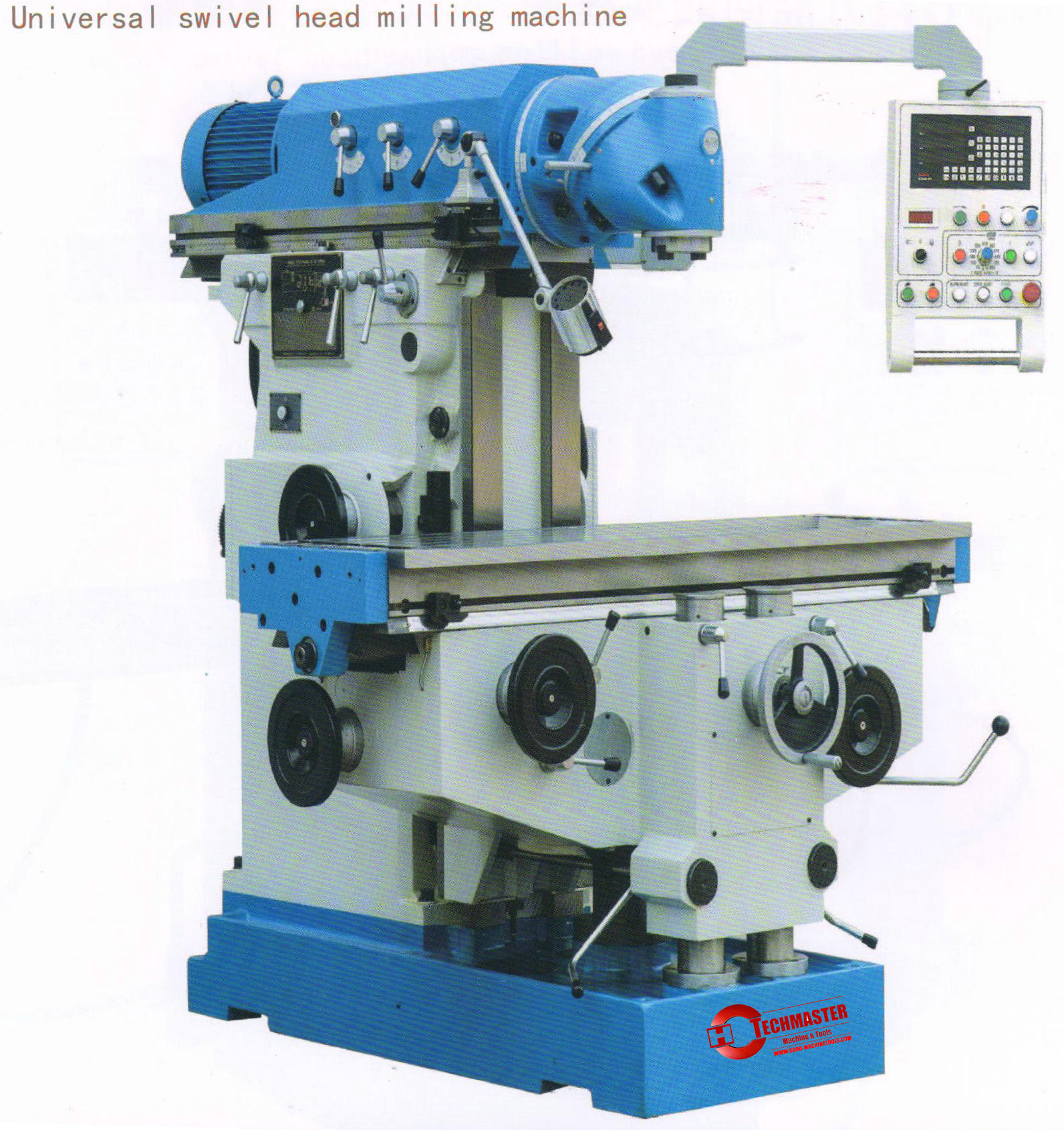

X5746 / x5746-1 (tâtonnement plus grand)
| Quantité: | |
|---|---|
Caractéristiques:
1,Tépus-moteur de fréquence AC entraîné avec la vitesse indiquant l'écran du panneau.
2,Axe d'alimentation à 3 adoption du moteur GSK et de l'entraînement contrôlé par Siemens plc.
3,Panneau d'opération Installez Siemens Touch Screen Plc, qui peut réaliser l'usinage automatique.
4,L'alimentation à 3 axes peut contrôler non seulement par la roue à main électrique mais également le bouton de croisement sur le panneau.
5,La vis à billes x ,y ,z peut assurer un meilleur positionnement de précision.
6,Lubrification automatique, guide rectangulaire avec une couche en plastique peut charger 1500 kg.
Article | spécification | X5746 | |
1 | Taille de table de travail | 1635 × 460 (mm 2) | |
2 | Voyage de table (x / y) | 1300/470 mm | |
3 | Table T de la table de travail (nombre / largeur) | 5/18 mm | |
4 | Distance entre les mèches T adjacentes | 80 mm | |
5 | Fuseau de fuseau | ISO40 | |
6 | Distance entre le nez de la broche à la surface de la table de travail | 40 mm ~ 510 mm | |
7 | Distance entre l'axe de la broche à la surface de la colonne | 68 ~ 718 mm | |
8 | Voyage transversal de RAM | 630 mm | |
9 | Plage de vitesse de la broche | 30-2050 tr / min 27 étapes | |
10 | Étape d'alimentation de la table de travail et de la RAM | Sans étape | |
11 | Taux d'alimentation de la table de travail | longitudinal | 10-1000 mm / min |
transversal | 6-6400 mm / min | ||
12 | Taux d'alimentation de la RAM | 10-1000 mm / min | |
13 |
Gamme rapide de table de travail | longitudinal | 2200 mm / min |
transversal | 1460 mm / min | ||
14 | Plage rapide de la RAM | 2200 mm / min | |
15 | Moteur de broche principale | 7,5 kW | |
16 | Puissance de l'alimentation du moteur | 4.4 kW 28.4n / m | |
17 | Poids net | 3500 kg | |
Article | spécification | X5746-1 | |
1 | Taille de table de travail | 2000 × 460 (mm 2) | |
2 | Voyage de table (x / y) | 1500/470 mm | |
3 | Table T de la table de travail (nombre / largeur) | 5/18 mm | |
4 | Distance entre les mèches T adjacentes | 80 mm | |
5 | Fuseau de fuseau | ISO40 | |
6 | Distance entre le nez de la broche à la surface de la table de travail | 40 mm ~ 510 mm | |
7 | Distance entre l'axe de la broche à la surface de la colonne | 68 ~ 718 mm | |
8 | Voyage transversal de RAM | 630 mm | |
9 | Plage de vitesse de la broche | 30-2050 tr / min 27 étapes | |
10 | Étape d'alimentation de la table de travail et de la RAM | Sans étape | |
11 | Taux d'alimentation de la table de travail | longitudinal | 10-1000 mm / min |
transversal | 6-6400 mm / min | ||
12 | Taux d'alimentation de la RAM | 10-1000 mm / min | |
13 |
Gamme rapide de table de travail | longitudinal | 2200 mm / min |
transversal | 1460 mm / min | ||
14 | Plage rapide de la RAM | 2200 mm / min | |
15 | Moteur de broche principale | 7,5 kW | |
16 | Puissance de l'alimentation du moteur | 4.4 kW 28.4n / m | |
17 | Poids net | 3700 kg | |
Caractéristiques:
1,Tépus-moteur de fréquence AC entraîné avec la vitesse indiquant l'écran du panneau.
2,Axe d'alimentation à 3 adoption du moteur GSK et de l'entraînement contrôlé par Siemens plc.
3,Panneau d'opération Installez Siemens Touch Screen Plc, qui peut réaliser l'usinage automatique.
4,L'alimentation à 3 axes peut contrôler non seulement par la roue à main électrique mais également le bouton de croisement sur le panneau.
5,La vis à billes x ,y ,z peut assurer un meilleur positionnement de précision.
6,Lubrification automatique, guide rectangulaire avec une couche en plastique peut charger 1500 kg.
Article | spécification | X5746 | |
1 | Taille de table de travail | 1635 × 460 (mm 2) | |
2 | Voyage de table (x / y) | 1300/470 mm | |
3 | Table T de la table de travail (nombre / largeur) | 5/18 mm | |
4 | Distance entre les mèches T adjacentes | 80 mm | |
5 | Fuseau de fuseau | ISO40 | |
6 | Distance entre le nez de la broche à la surface de la table de travail | 40 mm ~ 510 mm | |
7 | Distance entre l'axe de la broche à la surface de la colonne | 68 ~ 718 mm | |
8 | Voyage transversal de RAM | 630 mm | |
9 | Plage de vitesse de la broche | 30-2050 tr / min 27 étapes | |
10 | Étape d'alimentation de la table de travail et de la RAM | Sans étape | |
11 | Taux d'alimentation de la table de travail | longitudinal | 10-1000 mm / min |
transversal | 6-6400 mm / min | ||
12 | Taux d'alimentation de la RAM | 10-1000 mm / min | |
13 |
Gamme rapide de table de travail | longitudinal | 2200 mm / min |
transversal | 1460 mm / min | ||
14 | Plage rapide de la RAM | 2200 mm / min | |
15 | Moteur de broche principale | 7,5 kW | |
16 | Puissance de l'alimentation du moteur | 4.4 kW 28.4n / m | |
17 | Poids net | 3500 kg | |
Article | spécification | X5746-1 | |
1 | Taille de table de travail | 2000 × 460 (mm 2) | |
2 | Voyage de table (x / y) | 1500/470 mm | |
3 | Table T de la table de travail (nombre / largeur) | 5/18 mm | |
4 | Distance entre les mèches T adjacentes | 80 mm | |
5 | Fuseau de fuseau | ISO40 | |
6 | Distance entre le nez de la broche à la surface de la table de travail | 40 mm ~ 510 mm | |
7 | Distance entre l'axe de la broche à la surface de la colonne | 68 ~ 718 mm | |
8 | Voyage transversal de RAM | 630 mm | |
9 | Plage de vitesse de la broche | 30-2050 tr / min 27 étapes | |
10 | Étape d'alimentation de la table de travail et de la RAM | Sans étape | |
11 | Taux d'alimentation de la table de travail | longitudinal | 10-1000 mm / min |
transversal | 6-6400 mm / min | ||
12 | Taux d'alimentation de la RAM | 10-1000 mm / min | |
13 |
Gamme rapide de table de travail | longitudinal | 2200 mm / min |
transversal | 1460 mm / min | ||
14 | Plage rapide de la RAM | 2200 mm / min | |
15 | Moteur de broche principale | 7,5 kW | |
16 | Puissance de l'alimentation du moteur | 4.4 kW 28.4n / m | |
17 | Poids net | 3700 kg | |
