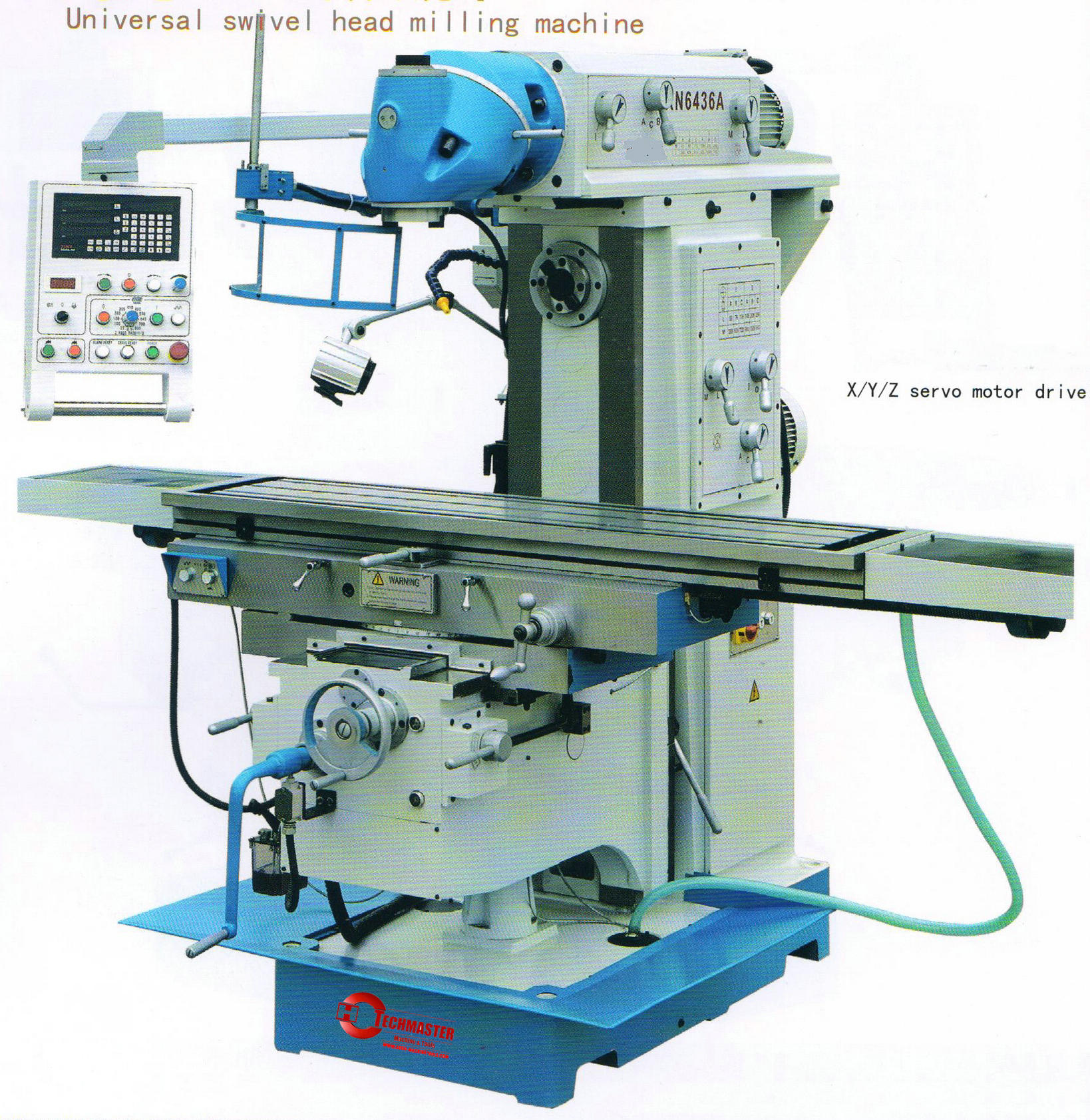

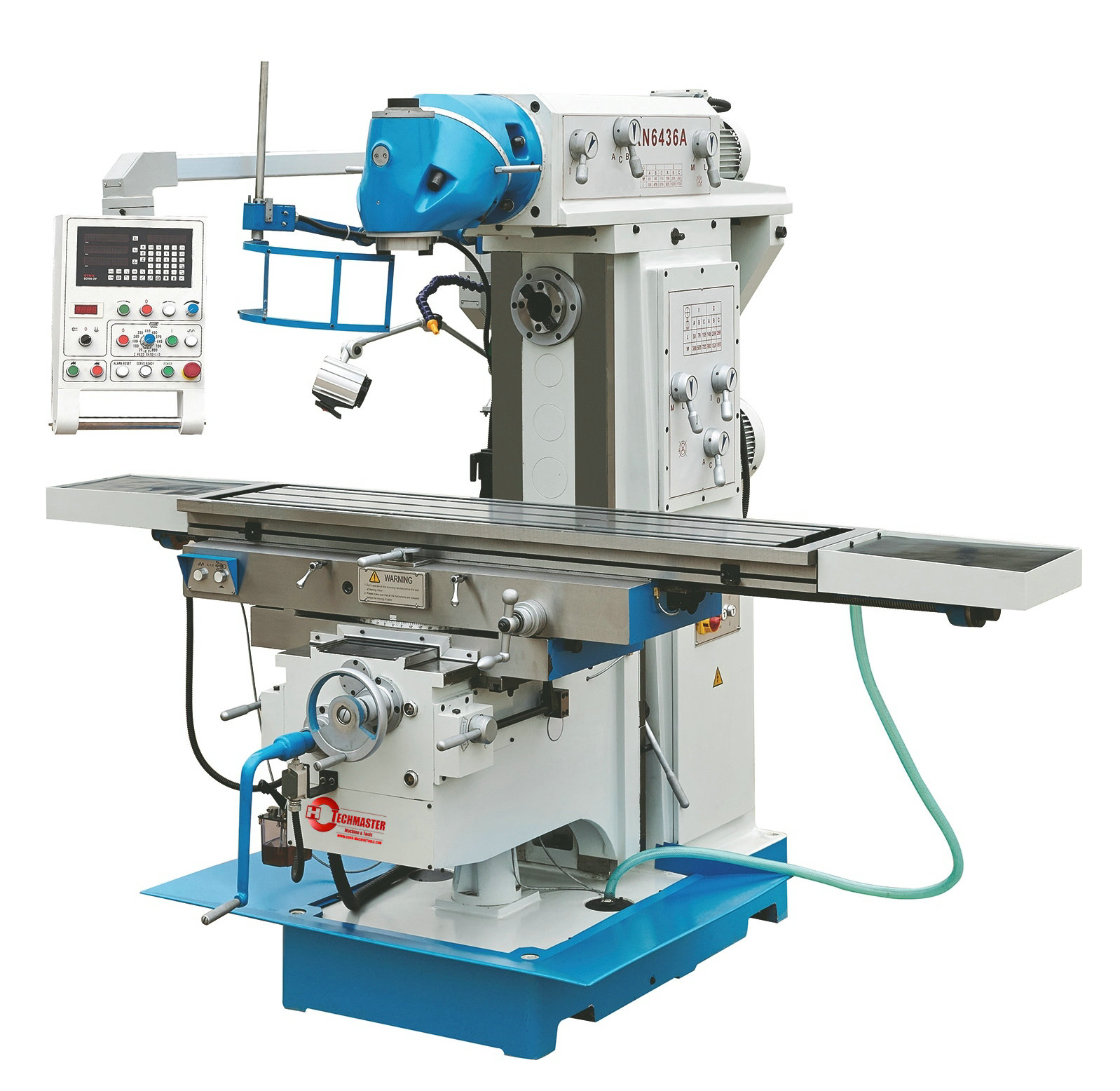

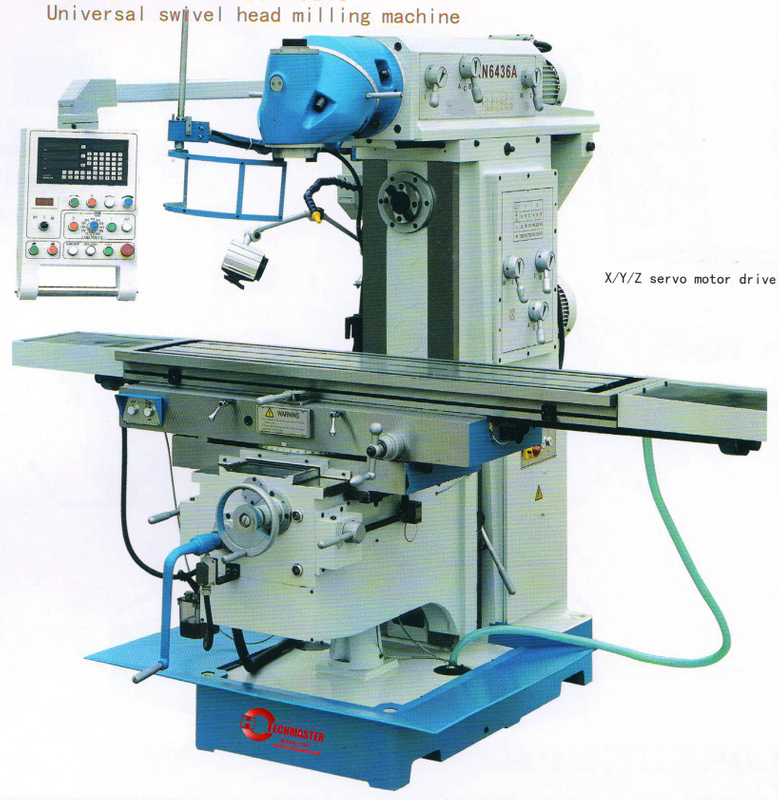

La machine est avec une tête de broyage universelle , elle peut pivoter 360 les degrés.
2. La table peut pivoter les degrés latéraux gauche et droit 35 .
3.La machine peut se nourrir automatique de trois axes contrôlés via une boîte de vitesses .
4. Le RAM est mobile en avant et en arrière.
5.x, Y, Z servomoteur
6.La machine est équipée d' un panneau d'opération qui est pratique pour l' opérateur.
| unité | XN 6436A | |
| Taille de la table | MM | 1650x360 |
| T Slot No./width/Distance | Non | 14/03/95 |
| Max. charge de table | kg | 300 |
| angle pivotant de la table | degré | ± 35º |
| Table Voyage longitudinal (manuel / auto) | MM | 1300 |
| Table Cross Travel (manuel / auto) | MM | 320 |
| Table Voyage vertical (manuel / auto) | MM | 420 |
| Fuseau de fuseau | ISO50 | |
| vitesse de broche / étape - vertical | RPM | 58-1800 / 12 |
| --Horizontal | RPM | 60-1750 / 12 |
| angle pivotant de la tête pivotante | degré | 360º |
| Distance de l'axe de la broche verticale à la surface de la colonne | MM | 230-550 |
| Distance entre le nez vertical de la broche à la surface de la table | MM | 170-580 |
| Distance de l'axe de la broche horizontale à la surface de la table | MM | 0-420 |
| Distance de l'axe de la broche horizontale au fond du RAM | MM | 175 |
| Ram Voyage | MM | 500 |
| Flux longitudinal / transversal | mm / min | 25-800 |
| Alimentation / étape verticale | mm / min | 8-267 |
| Vitesse longitudinale / croisée rapide | mm / min | 1200 |
| Traversage rapide vertical | mm / min | 400 |
| moteur principal | kw | 5.5 (h) 4 (v) |
| (X / y / z) Moteur d'alimentation | kw | 1.8 |
| dimension globale | cm | 255x216.1x210.0 |
| Poids de la machine | kg | 2850 |
