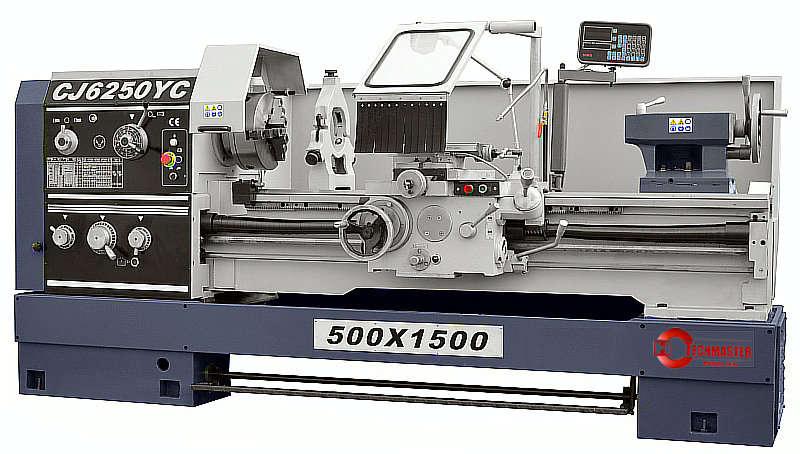

Cjyc arc tête tour plate plate
TECHMASTER
| Quantité: | |
|---|---|
1. La surface du guide durcissé par la surper-fréquence et le terrain de prévision
2. Tous les engrenages Hardenden et Pression Ground
3. L'alésage de la broche est de 52 mm, 80 mm, 105 mm de plus pour le choix et le meilleur dans la rigidité et la précision
4. Avec une structure d'alimentation rapide pour le tablier
5. avec système d'embrayage en tête de tête
| Modèle | Cjs | ||||
| CJSA | Cjsb | CJSC | |||
| Capacités | Max. balancer sur le lit | Φ 400 mm | Φ 500 mm | Φ 660 mm | Φ 800 mm |
| Max. balancer sur le côté transversal | Φ 400 mm | Φ 400 mm | Φ 400 mm | Φ 400 mm | |
| Distance centrale | 1000 mm (40 ″) 1500 mm (600 ″) 2000 mm (80 ″) 3000 mm (118 ″) | ||||
| Max. se balancer sur l'écart | Φ 630 (24 ″) φ 710 (28 ″) φ 870 (34 ″) φ 1010 (40 ″) | ||||
| Durée efficace de l'écart | 230 mm (9 ″) | ||||
| Largeur du lit | 390 mm | ||||
| Poubelle | Trou de la broche | Un modèle: φ 52 mm B Modèle: φ 82 mm C Modèle: φ 105 mm | |||
| Nez de fuseau | Un modèle: D6 B, C Modèle: D8 | ||||
| Fuseau de fuseau | Un modèle: Mors6 B: 87 mm 1: 20 C: 113 mm 1: 20 | ||||
| Vitesses de broche (numéro) | A, b: 9 ~ 1600r. p. M (24) C: 36 ~ 1600R. p. M (12 étapes) | ||||
| Aliments | Plage de threads métriques (types) | A, B: 1 ~ 224 mm / 48 C: 1 ~ 14 mm / 22kinds | |||
| Gamme de fils de pouces (types) | A, B: 72 ~ 118/48 C: 28 ~ 2T. P. L / 26KINDS | ||||
| Gamme de threads Moudle (types) | A, B: 0,5 ~ 112/42 C: 0,5 ~ 7 mm / 18 kind | ||||
| Gamme de fils diamétraux (types) | A, B: 56 ~ 114 mm / 45 C: 56 ~ 4d. P / 24KINDS | ||||
| Gamme de flux longitudinaux | 0,063-2,52 (0,023 ″ -0,937 ″) | ||||
| Plage de flux croisés | 0,027-1.07 (0,011 ″ -0,404 ″) | ||||
| Taille de vision: pas de diamètre | Φ 40 mm / 12 mm 12,7 mm | ||||
| Carriacge | Voyage du côté transversal | 360 mm (14-3 / 16 ″) | |||
| Voyage de repos composé | 145 mm (5-3 / 4 ″) | ||||
| Taille de la section transversale de la banque d'outils | 25 * 25 mm (1 ″ * 1 ″) | ||||
| Étouffage | Conique de manche de poulet | Mt no. 5 | |||
| Diamètre de la gousse de poulet | Φ 75 mm (2-61 / 64 ″) | ||||
| Voyage de manche | 150 mm (5-29 / 32 ″) | ||||
| MOTEUR | Moteur d'entraînement principal | 5,5 kW / 7,5 kW / 11kw | |||
