Description du produit

1. Description du produit

Caractéristiques

1) Faire de travail automatique à table

2) vitesse de broche à la vitesse a changé cycliquement et à l'alimentation automatique de la broche et au changement cyclique de la vitesse d'alimentation

3) Mison, forage, tapotement, ennuyeux et alésage

4) Swivels de tête + -90 'verticalement

5) Micro Feed Precision

6) Gibs réglables sur la précision du tableau

7) Rigidité forte, coupe puissante et positionnement précis

Spécification

Modèle	Zay7032a / 1	Zay7040a / 1	Zay7045a / 1
Capacité de forage	32 mm	40 mm	45 mm
Diamètre maximum	50 mm	60 mm	70 mm
Capacité du moulin à face maximale	63 mm	80 mm	80 mm
Capacité de l'usine de fin maximale	20 mm	32 mm	32 mm
Distance maximale du nez de la broche à la table	400 mm	400 mm	400 mm
Min Distance de l'axe de la broche à la colonne	260 mm	260 mm	260 mm
Voyage de la broche	130 mm	130 mm	130 mm
Fuseau de fuseau	MT3 ou R8	MT4 ou R8	MT4 ou R8
Étape de la vitesse de la broche	6	6	6
Gamme de vitesse de broche 50Hz	80-1250 tr / min	80-1250 tr / min	80-1250 tr / min
60 Hz	95-1500 tr / min	95-1500 tr / min	95-1500 tr / min
Étape d'alimentation automatique de la broche	6	6	6
Quantité automatique de broche	0,06-0.30 mm / r	0,06-0.30 mm / r	0,06-0.30 mm / r
Angle pivotant de la poupée (perpendiculaire)	± 90 °	± 90 °	± 90 °
Étape d'alimentation automatique de la broche (longitudinal / croix)	6	6	6
Amout automatique de la table de travail	24,35,49,73,104,145 mm / min	24,35,49,73,104,145 mm / min	24,35,49,73,104,145 mm / min
Taille de la table	800 × 240 mm	800 × 240 mm	800 × 240 mm
Voyage avant et arrière de la table	165 mm	165 mm	165 mm
Voyage gauche et droit de la table	450 mm	450 mm	450 mm
Puissance du moteur	0,75 kW (1 ch)	1,1 kW (1,5 ch)	1,5 kW (2HP)
Tension / fréquence	En tant qu'exigence du client	En tant qu'exigence du client	En tant qu'exigence du client
Poids net / poids brut	355 kg / 415 kg	358 kg / 418kg	360kg / 420kg
Taille d'emballage	930 × 770 × 1160 mm	930 × 770 × 1160 mm	930 × 770 × 1160 mm
Montant du chargement	36PCS / 20Container	36PCS / 20Container	36PCS / 20Container

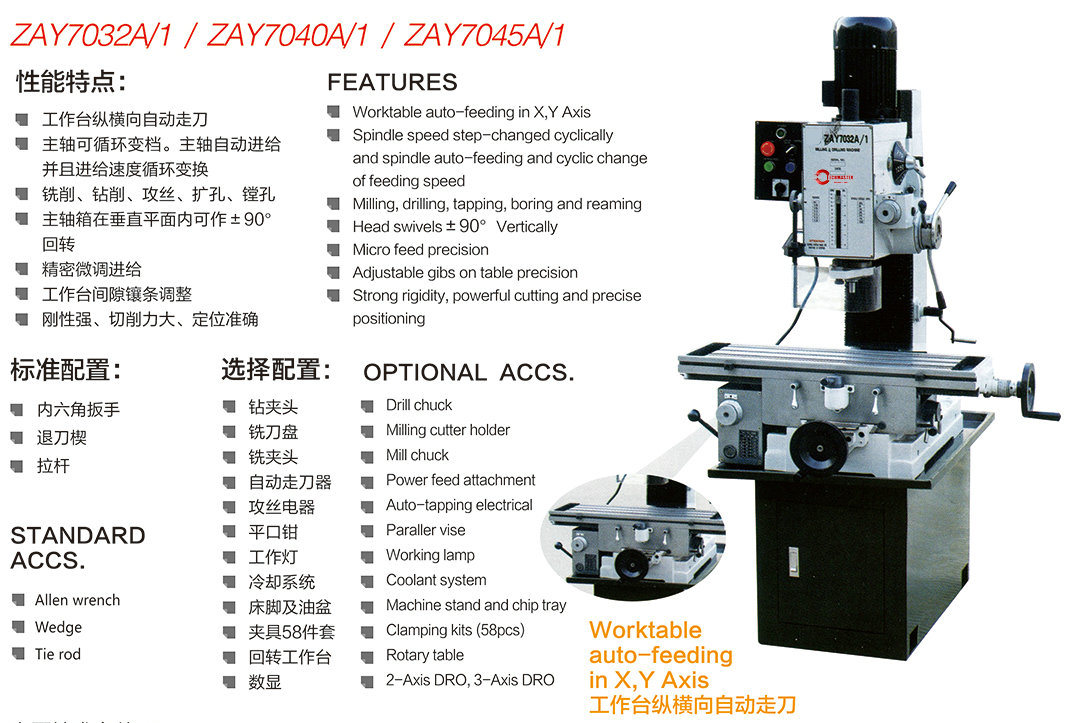

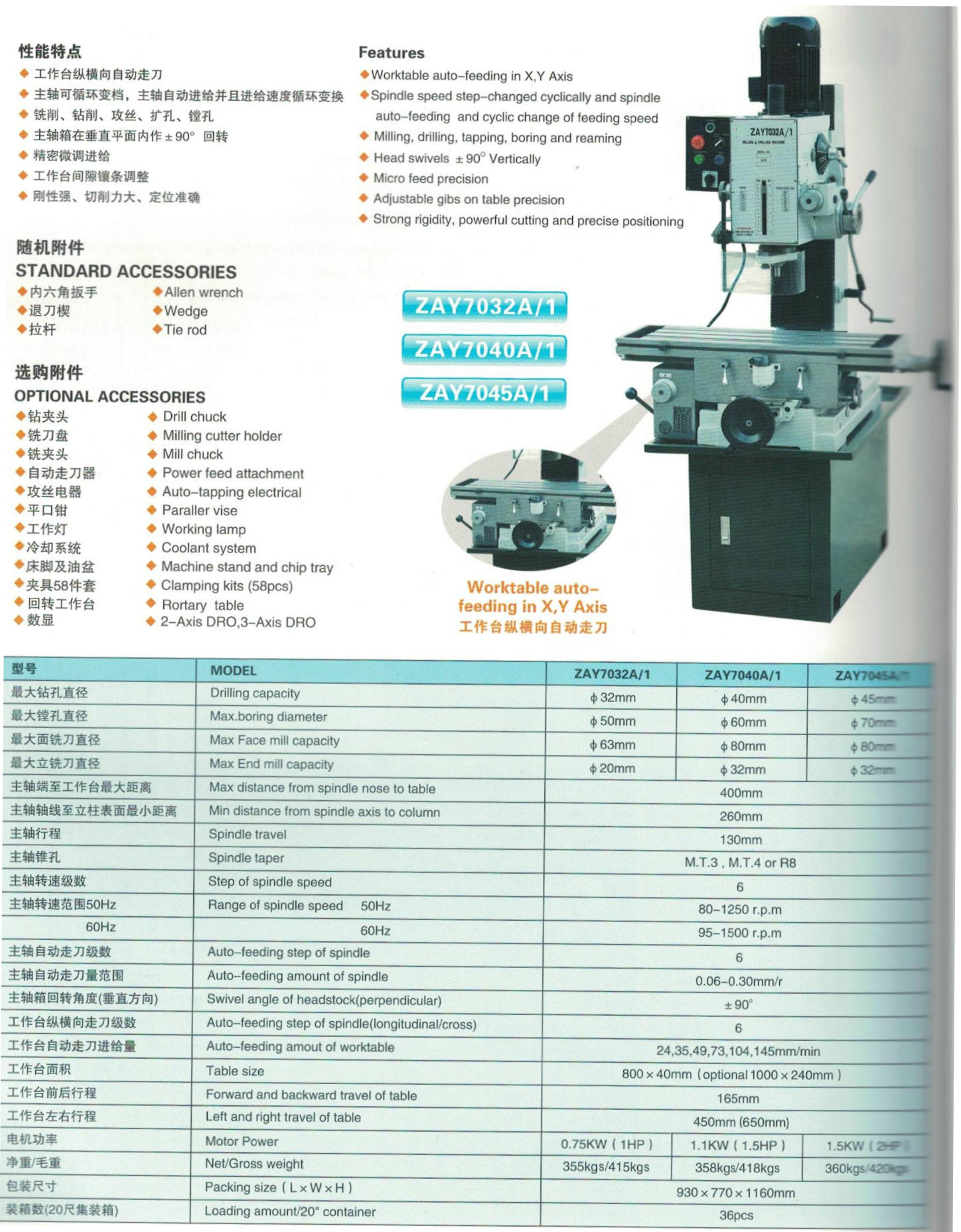

2.Machine Photo

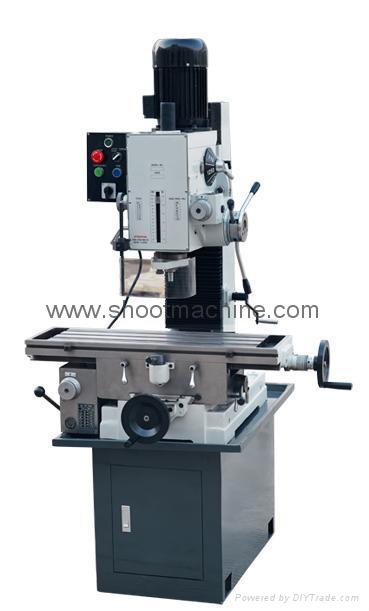

Machine de fraisage et de forage zay7045a / 1

Modèle	Zay7032a / 1	Zay7040a / 1	Zay7045a / 1
Capacité de forage	32 mm	40 mm	45 mm
Diamètre maximum	50 mm	60 mm	70 mm
Capacité du moulin à face maximale	63 mm	80 mm	80 mm
Capacité de l'usine de fin maximale	20 mm	32 mm	32 mm
Distance maximale du nez de la broche à la table	400 mm	400 mm	400 mm
Min Distance de l'axe de la broche à la colonne	260 mm	260 mm	260 mm
Voyage de la broche	130 mm	130 mm	130 mm
Fuseau de fuseau	MT3 ou R8	MT4 ou R8	MT4 ou R8
Étape de la vitesse de la broche	6	6	6
Gamme de vitesse de broche 50Hz	80-1250 tr / min	80-1250 tr / min	80-1250 tr / min
60 Hz	95-1500 tr / min	95-1500 tr / min	95-1500 tr / min
Étape d'alimentation automatique de la broche	6	6	6
Quantité automatique de broche	0,06-0.30 mm / r	0,06-0.30 mm / r	0,06-0.30 mm / r
Angle pivotant de la poupée (perpendiculaire)	± 90 °	± 90 °	± 90 °
Étape d'alimentation automatique de la broche (longitudinal / croix)	6	6	6
Amout automatique de la table de travail	24,35,49,73,104,145 mm / min	24,35,49,73,104,145 mm / min	24,35,49,73,104,145 mm / min
Taille de la table	800 × 240 mm	800 × 240 mm	800 × 240 mm
Voyage avant et arrière de la table	165 mm	165 mm	165 mm
Voyage gauche et droit de la table	450 mm	450 mm	450 mm
Puissance du moteur	0,75 kW (1 ch)	1,1 kW (1,5 ch)	1,5 kW (2HP)
Tension / fréquence	En tant qu'exigence du client	En tant qu'exigence du client	En tant qu'exigence du client
Poids net / poids brut	355 kg / 415 kg	358 kg / 418kg	360kg / 420kg
Taille d'emballage	930 × 770 × 1160 mm	930 × 770 × 1160 mm	930 × 770 × 1160 mm
Montant du chargement	36PCS / 20Container	36PCS / 20Container	36PCS / 20Container
